6ka ਬਕਾਇਆ ਮੌਜੂਦਾ ਸਰਕਟ ਬ੍ਰੇਕਰ ਮੌਜੂਦਾ ਸੁਰੱਖਿਆ ਆਰ.ਸੀ.ਬੀ.ਓ

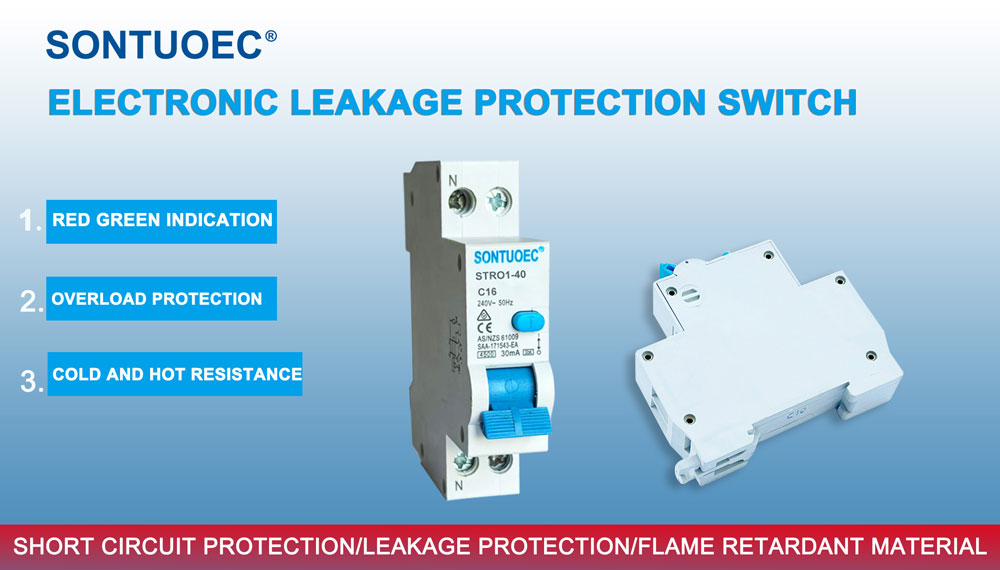

SONTUOEC ਚੀਨੀ ਸਪਲਾਇਰਾਂ/ਨਿਰਮਾਤਾਵਾਂ ਵਿੱਚੋਂ ਇੱਕ ਹੈ ਜੋ ਵੱਖ-ਵੱਖ ਛੋਟੇ ਬਿਜਲੀ ਉਪਕਰਨਾਂ STRO1-40 RCBO ਦੇ ਉਤਪਾਦਨ ਵਿੱਚ ਮਾਹਰ ਹੈ, ਪੂਰਾ ਨਾਮ ਓਵਰਕਰੈਂਟ ਪ੍ਰੋਟੈਕਸ਼ਨ ਵਾਲਾ ਰਿਸੀਡੁਅਲ ਕਰੰਟ ਸਰਕਟ ਬ੍ਰੇਕਰ ਹੈ। ਇਹ ਇੱਕ ਇਲੈਕਟ੍ਰੀਕਲ ਸੁਰੱਖਿਆ ਯੰਤਰ ਹੈ ਜੋ ਓਵਰਲੋਡ ਸੁਰੱਖਿਆ, ਸ਼ਾਰਟ-ਸਰਕਟ ਸੁਰੱਖਿਆ ਅਤੇ ਲੀਕੇਜ ਸੁਰੱਖਿਆ ਨੂੰ ਏਕੀਕ੍ਰਿਤ ਕਰਦਾ ਹੈ, ਅਤੇ ਨਿੱਜੀ ਸੁਰੱਖਿਆ ਅਤੇ ਸਾਜ਼ੋ-ਸਾਮਾਨ ਦੇ ਸੁਰੱਖਿਅਤ ਸੰਚਾਲਨ ਨੂੰ ਯਕੀਨੀ ਬਣਾਉਣ ਲਈ ਰਿਹਾਇਸ਼ੀ, ਵਪਾਰਕ ਅਤੇ ਉਦਯੋਗਿਕ ਖੇਤਰਾਂ ਵਿੱਚ ਬਿਜਲੀ ਪ੍ਰਣਾਲੀਆਂ ਵਿੱਚ ਵਿਆਪਕ ਤੌਰ 'ਤੇ ਵਰਤਿਆ ਜਾਂਦਾ ਹੈ। ਇਸਦੇ ਕੰਮ ਕਰਨ ਦੇ ਸਿਧਾਂਤ, ਵਿਸ਼ੇਸ਼ਤਾਵਾਂ, ਐਪਲੀਕੇਸ਼ਨ ਦ੍ਰਿਸ਼ਾਂ, ਅਤੇ ਚੋਣ ਅਤੇ ਇੰਸਟਾਲੇਸ਼ਨ ਵਿਧੀਆਂ ਨੂੰ ਸਮਝ ਕੇ, ਤੁਸੀਂ ਇਲੈਕਟ੍ਰੀਕਲ ਪ੍ਰਣਾਲੀਆਂ ਦੇ ਸੁਰੱਖਿਅਤ ਸੰਚਾਲਨ ਨੂੰ ਯਕੀਨੀ ਬਣਾਉਣ ਲਈ STRO7-40 RCBO ਦੀ ਬਿਹਤਰ ਵਰਤੋਂ ਅਤੇ ਰੱਖ-ਰਖਾਅ ਕਰ ਸਕਦੇ ਹੋ।

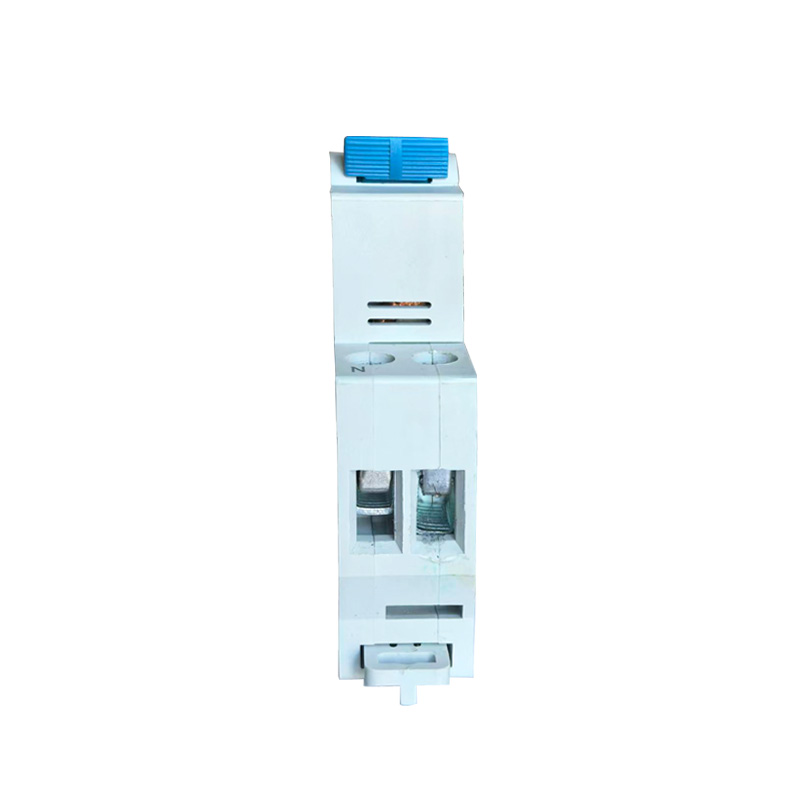

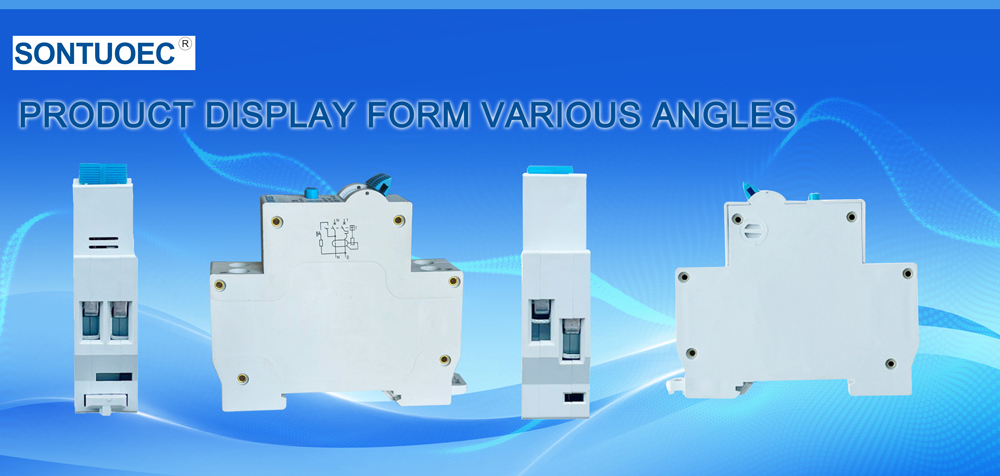

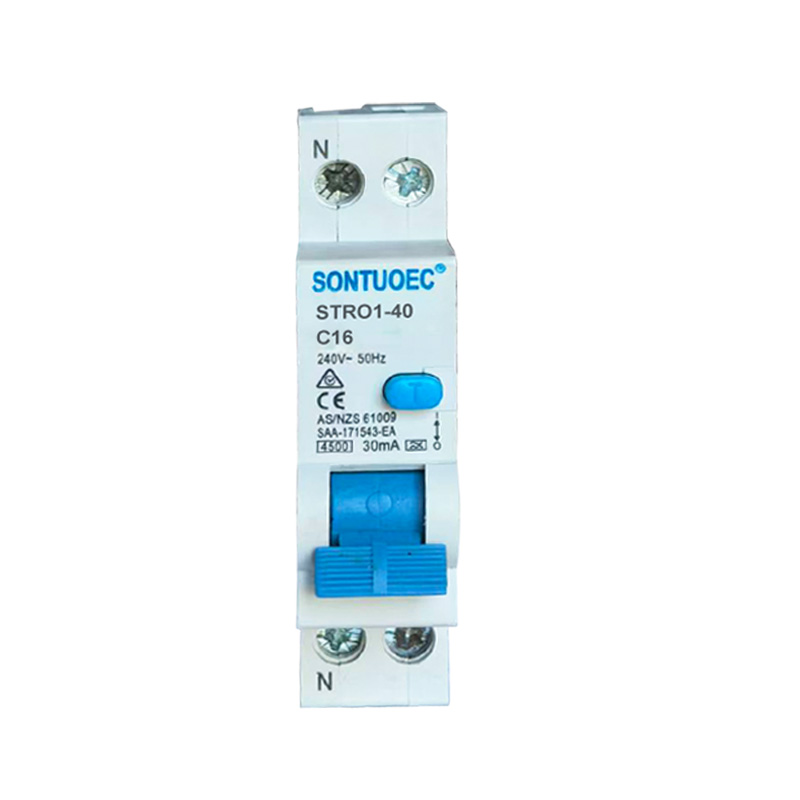

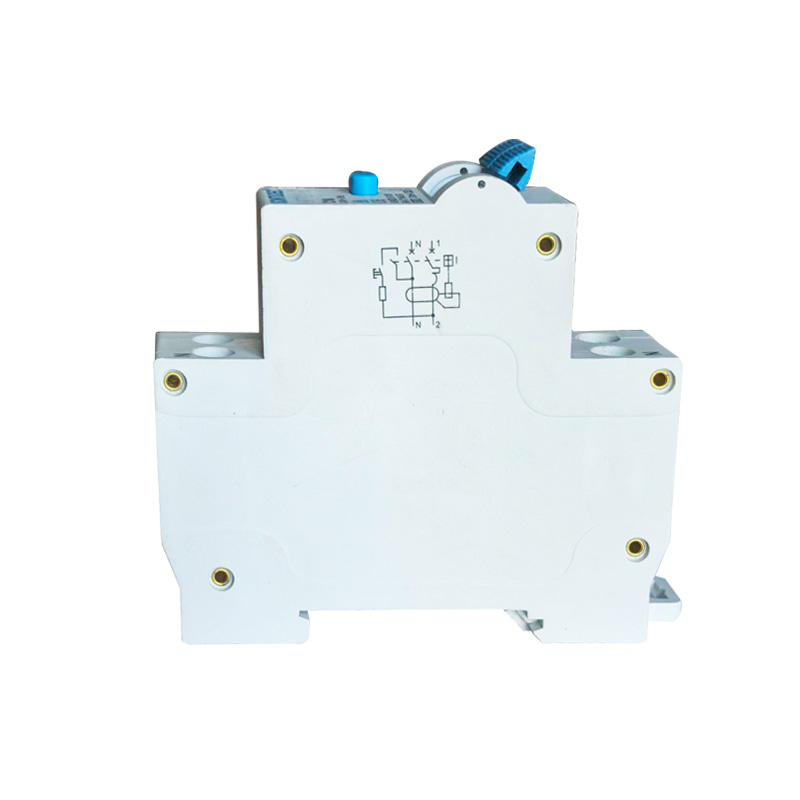

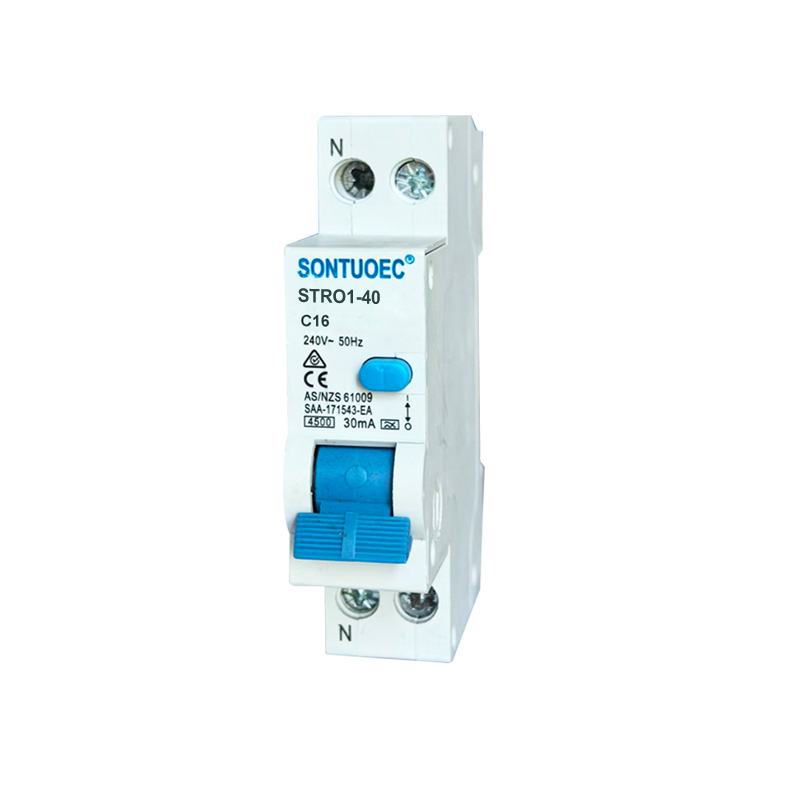

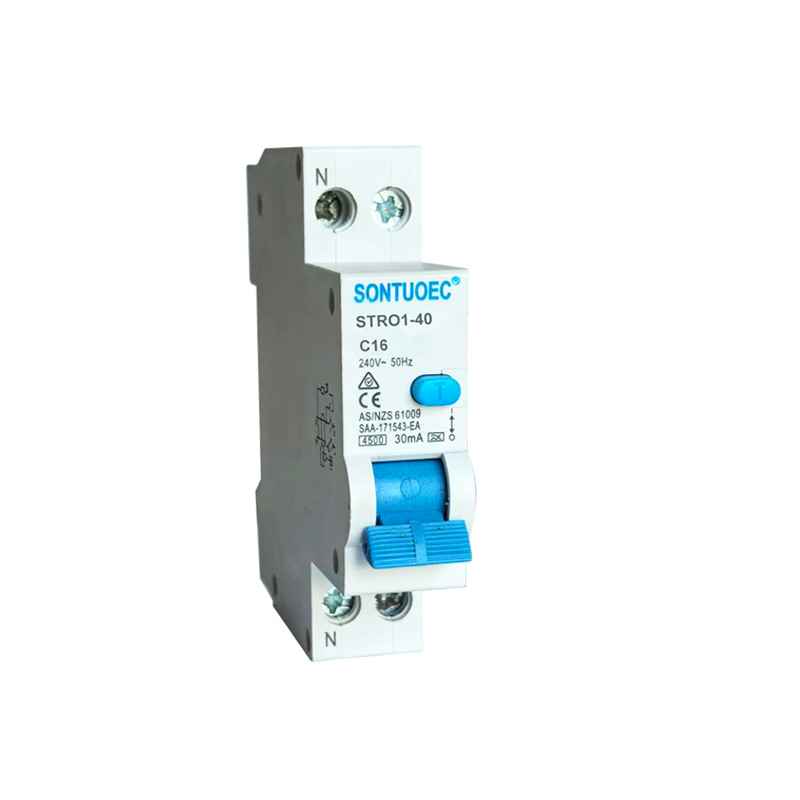

ਮਾਡਲ:STRO1-40

ਜਾਂਚ ਭੇਜੋ

ਉਤਪਾਦ ਵਰਣਨ

ਨਿਰਧਾਰਨ:

ਸੈਂਡਰਡ			IEC/EN 61009-1
ਇਲੈਕਟ੍ਰੀਕਲ	ਕਿਸਮ (ਧਰਤੀ ਲੀਕੇਜ ਦਾ ਤਰੰਗ ਰੂਪ ਮਹਿਸੂਸ ਕੀਤਾ ਗਿਆ)		ਇਲੈਕਟ੍ਰਾਨਿਕ ਕਿਸਮ
ਵਿਸ਼ੇਸ਼ਤਾਵਾਂ	ਦਰਜਾ ਮੌਜੂਦਾ ਇਨ	A	ਏ, ਏ.ਸੀ
	ਖੰਭੇ	P	1P+N
	ਰੇਟ ਕੀਤੀ ਵੋਲਟੇਜ	V	AC 230
	ਰੇਟ ਕੀਤਾ ਮੌਜੂਦਾ:		6,10,16,20,25,32,40ਏ
	ਰੇਟ ਕੀਤੀ ਸੰਵੇਦਨਸ਼ੀਲਤਾ I△n	A	0.01,0.03,0.1,0.3,0.5
	ਇਨਸੂਲੇਸ਼ਨ ਵੋਲਟੇਜ Ui	V	250
	ਦਰਜਾਬੰਦੀ ਰਹਿੰਦ-ਖੂੰਹਦ ਬਣਾਉਣ ਅਤੇ	A	500
	ਤੋੜਨ ਦੀ ਸਮਰੱਥਾ I△m	A	500
	ਸ਼ਾਰਟ-ਸਰਕਟ ਮੌਜੂਦਾ I△c	A	45,006,000
	ਰੇਟ ਕੀਤੀ ਬਾਰੰਬਾਰਤਾ	Hz	50/60
	ਪ੍ਰਦੂਸ਼ਣ ਦੀ ਡਿਗਰੀ		2
ਮਕੈਨੀਕਲ	ਬਿਜਲੀ ਜੀਵਨ	t	4000
ਵਿਸ਼ੇਸ਼ਤਾਵਾਂ	ਮਕੈਨੀਕਲ ਜੀਵਨ	t	10000
	ਸੁਰੱਖਿਆ ਦੀ ਡਿਗਰੀ		IP20
	ਅੰਬੀਨਟ ਤਾਪਮਾਨ	ºਸੀ	-25~+40
	(ਰੋਜ਼ਾਨਾ ਔਸਤ ≤35ºC ਦੇ ਨਾਲ)	ºਸੀ	-25~+40
	ਸਟੋਰੇਜ਼ ਤਾਪਮਾਨ	ºਸੀ	-25~+70
ਇੰਸਟਾਲੇਸ਼ਨ	ਟਰਮੀਨਲ ਕਨੈਕਸ਼ਨ ਦੀ ਕਿਸਮ		ਕੇਬਲ/ਯੂ-ਟਾਈਪ ਬੱਸਬਾਰ/ਪਿਨ-ਟਾਈਪ ਬੱਸਬਾਰ
	ਕੇਬਲ ਲਈ ਟਰਮੀਨਲ ਦਾ ਆਕਾਰ ਸਿਖਰ/ਹੇਠਾਂ	ਮਿਲੀਮੀਟਰ2	25
	ਕੇਬਲ ਲਈ ਟਰਮੀਨਲ ਦਾ ਆਕਾਰ ਸਿਖਰ/ਹੇਠਾਂ	AWG	18-5
	ਬੱਸਬਾਰ ਲਈ ਟਰਮੀਨਲ ਦਾ ਆਕਾਰ ਸਿਖਰ/ਹੇਠਾਂ	ਮਿਲੀਮੀਟਰ2	25
	ਬੱਸਬਾਰ ਲਈ ਟਰਮੀਨਲ ਦਾ ਆਕਾਰ ਸਿਖਰ/ਹੇਠਾਂ	AWG	18-3
	ਮਾਊਂਟਿੰਗ		ਤੇਜ਼ ਕਲਿੱਪ ਡਿਵਾਈਸ ਦੇ ਜ਼ਰੀਏ DIN ਰੇਲ EN 60715(35mm) 'ਤੇ
	ਕਨੈਕਸ਼ਨ		ਉੱਪਰੋਂ ਅਤੇ ਹੇਠਾਂ ਤੋਂ

STRO1-40 RCBO ਦੇ ਮੁੱਖ ਕਾਰਜ

ਓਵਰਲੋਡ ਪ੍ਰੋਟੈਕਸ਼ਨ: ਜਦੋਂ ਸਰਕਟ ਵਿੱਚ ਕਰੰਟ STRO1-40 RCBO ਦੇ ਰੇਟ ਕੀਤੇ ਮੁੱਲ ਤੋਂ ਵੱਧ ਜਾਂਦਾ ਹੈ, ਤਾਂ ਇਹ ਸਰਕਟ ਅਤੇ ਸਾਜ਼ੋ-ਸਾਮਾਨ ਨੂੰ ਜ਼ਿਆਦਾ ਗਰਮ ਹੋਣ ਤੋਂ ਰੋਕਣ ਲਈ ਇੱਕ ਨਿਰਧਾਰਤ ਸਮੇਂ ਦੇ ਅੰਦਰ ਆਪਣੇ ਆਪ ਹੀ ਸਰਕਟ ਨੂੰ ਕੱਟ ਦੇਵੇਗਾ, ਇਸ ਤਰ੍ਹਾਂ ਅੱਗ ਅਤੇ ਨੁਕਸਾਨ ਤੋਂ ਬਚਦਾ ਹੈ।

ਸ਼ਾਰਟ ਸਰਕਟ ਸੁਰੱਖਿਆ: ਜਦੋਂ ਇੱਕ ਸਰਕਟ ਵਿੱਚ ਸ਼ਾਰਟ ਸਰਕਟ ਹੁੰਦਾ ਹੈ, ਤਾਂ STRO1-40 RCBO ਸਰਕਟ ਅਤੇ ਸਾਜ਼ੋ-ਸਾਮਾਨ ਨੂੰ ਗੰਭੀਰ ਨੁਕਸਾਨ ਪਹੁੰਚਾਉਣ ਤੋਂ ਸ਼ਾਰਟ ਸਰਕਟ ਕਰੰਟ ਨੂੰ ਰੋਕਣ ਲਈ ਸਰਕਟ ਨੂੰ ਤੇਜ਼ੀ ਨਾਲ ਕੱਟ ਦੇਵੇਗਾ।

ਲੀਕੇਜ ਪ੍ਰੋਟੈਕਸ਼ਨ: STRO1-40 RCBO ਇੱਕ ਸਰਕਟ ਵਿੱਚ ਬਚੇ ਹੋਏ ਕਰੰਟ (ਅਰਥਾਤ, ਲੀਕੇਜ ਕਰੰਟ) ਦਾ ਪਤਾ ਲਗਾਉਣ ਦੇ ਸਮਰੱਥ ਹੈ। ਜਦੋਂ ਬਕਾਇਆ ਕਰੰਟ ਸੈੱਟ ਥ੍ਰੈਸ਼ਹੋਲਡ ਤੋਂ ਵੱਧ ਜਾਂਦਾ ਹੈ, ਤਾਂ STRO1-40 RCBO ਬਹੁਤ ਹੀ ਥੋੜ੍ਹੇ ਸਮੇਂ ਵਿੱਚ ਸਰਕਟ ਨੂੰ ਕੱਟ ਦੇਵੇਗਾ ਤਾਂ ਜੋ ਬਿਜਲੀ ਦੇ ਕਰੰਟ ਦੇ ਦੁਰਘਟਨਾਵਾਂ ਅਤੇ ਬਿਜਲੀ ਦੀਆਂ ਅੱਗਾਂ ਨੂੰ ਰੋਕਿਆ ਜਾ ਸਕੇ।

STRO1-40 RCBO ਦੇ ਸੰਚਾਲਨ ਦਾ ਸਿਧਾਂਤ

STRO1-40 RCBO ਵਿੱਚ ਇੱਕ ਅੰਦਰੂਨੀ ਥਰਮਲ ਮੈਗਨੈਟਿਕ ਟ੍ਰਿਪ ਡਿਟੈਕਟਰ (ਓਵਰਲੋਡ ਅਤੇ ਸ਼ਾਰਟ ਸਰਕਟ ਸੁਰੱਖਿਆ ਲਈ) ਅਤੇ ਇੱਕ ਬਕਾਇਆ ਮੌਜੂਦਾ ਡਿਟੈਕਟਰ (ਲੀਕੇਜ ਸੁਰੱਖਿਆ ਲਈ) ਸ਼ਾਮਲ ਹੁੰਦਾ ਹੈ। ਜਦੋਂ ਸਰਕਟ ਵਿੱਚ ਮੌਜੂਦਾ ਜਾਂ ਬਚਿਆ ਹੋਇਆ ਕਰੰਟ ਅਸਧਾਰਨ ਹੁੰਦਾ ਹੈ, ਤਾਂ ਸੰਬੰਧਿਤ ਸਟਰਾਈਕਰ STRO7-40 RCBO ਦੀ ਟ੍ਰਿਪਿੰਗ ਵਿਧੀ ਨੂੰ ਚਾਲੂ ਕਰਦਾ ਹੈ, ਜਿਸ ਨਾਲ ਇਹ ਸਰਕਟ ਨੂੰ ਤੇਜ਼ੀ ਨਾਲ ਕੱਟ ਦਿੰਦਾ ਹੈ।

1. ਥਰਮਲ ਮੈਗਨੈਟਿਕ ਟ੍ਰਿਪਰ: ਇਹ ਉਤਪੰਨ ਗਰਮੀ ਅਤੇ ਚੁੰਬਕੀ ਖੇਤਰ ਦੀ ਵਰਤੋਂ ਕਰਦਾ ਹੈ ਜਦੋਂ ਕਰੰਟ ਟਰਿੱਪਿੰਗ ਨੂੰ ਚਾਲੂ ਕਰਨ ਲਈ ਕੰਡਕਟਰ ਵਿੱਚੋਂ ਲੰਘਦਾ ਹੈ। ਜਦੋਂ ਕਰੰਟ ਬਹੁਤ ਜ਼ਿਆਦਾ ਹੁੰਦਾ ਹੈ, ਤਾਂ ਕੰਡਕਟਰ ਗਰਮ ਕਰਦਾ ਹੈ ਅਤੇ ਇੱਕ ਚੁੰਬਕੀ ਖੇਤਰ ਪੈਦਾ ਕਰਦਾ ਹੈ, ਜਿਸ ਨਾਲ ਥਰਮਲ ਮੈਗਨੈਟਿਕ ਸਟ੍ਰਾਈਕਰ ਦੇ ਅੰਦਰ ਬਾਈਮੈਟਲ ਮੋੜਦਾ ਹੈ ਜਾਂ ਚੁੰਬਕ ਲੋਹੇ ਦੇ ਕੋਰ ਨੂੰ ਆਕਰਸ਼ਿਤ ਕਰਦਾ ਹੈ, ਇਸ ਤਰ੍ਹਾਂ ਟ੍ਰਿਪਿੰਗ ਵਿਧੀ ਨੂੰ ਚਾਲੂ ਕਰਦਾ ਹੈ।

2.ਰਸੀਡੁਅਲ ਕਰੰਟ ਡਿਟੈਕਟਰ: ਇਹ ਸਰਕਟ ਵਿੱਚ ਬਕਾਇਆ ਕਰੰਟ ਦਾ ਪਤਾ ਲਗਾਉਣ ਲਈ ਇੱਕ ਜ਼ੀਰੋ ਕ੍ਰਮ ਮੌਜੂਦਾ ਟ੍ਰਾਂਸਫਾਰਮਰ ਦੀ ਵਰਤੋਂ ਕਰਦਾ ਹੈ। ਜਦੋਂ ਬਕਾਇਆ ਕਰੰਟ ਸੈੱਟ ਥ੍ਰੈਸ਼ਹੋਲਡ ਤੋਂ ਵੱਧ ਜਾਂਦਾ ਹੈ, ਤਾਂ ਬਕਾਇਆ ਕਰੰਟ ਡਿਟੈਕਟਰ ਸਰਕਟ ਨੂੰ ਕੱਟਣ ਲਈ ਟ੍ਰਿਪਿੰਗ ਵਿਧੀ ਨੂੰ ਇੱਕ ਸਿਗਨਲ ਭੇਜੇਗਾ।

STRO1-40 RCBO ਦੀਆਂ ਵਿਸ਼ੇਸ਼ਤਾਵਾਂ

ਮਲਟੀ-ਫੰਕਸ਼ਨਲ ਏਕੀਕਰਣ: STRO1-40 RCBO ਓਵਰਲੋਡ, ਸ਼ਾਰਟ-ਸਰਕਟ ਅਤੇ ਲੀਕੇਜ ਸੁਰੱਖਿਆ ਫੰਕਸ਼ਨਾਂ ਨੂੰ ਏਕੀਕ੍ਰਿਤ ਕਰਦਾ ਹੈ, ਇਲੈਕਟ੍ਰੀਕਲ ਪ੍ਰਣਾਲੀਆਂ ਦੇ ਡਿਜ਼ਾਈਨ ਅਤੇ ਸਥਾਪਨਾ ਨੂੰ ਸਰਲ ਬਣਾਉਂਦਾ ਹੈ।

ਉੱਚ ਸੰਵੇਦਨਸ਼ੀਲਤਾ: STRO1-40 RCBOs ਭਰੋਸੇਯੋਗ ਸੁਰੱਖਿਆ ਪ੍ਰਦਾਨ ਕਰਦੇ ਹੋਏ, ਸਰਕਟ ਵਿੱਚ ਅਸਧਾਰਨ ਅਤੇ ਬਚੇ ਹੋਏ ਕਰੰਟਾਂ ਨੂੰ ਤੇਜ਼ੀ ਨਾਲ ਖੋਜ ਅਤੇ ਕੱਟ ਸਕਦੇ ਹਨ।

ਇੰਸਟਾਲ ਕਰਨ ਅਤੇ ਸੰਭਾਲਣ ਲਈ ਆਸਾਨ: STRO1-40 RCBOs ਨੂੰ ਆਮ ਤੌਰ 'ਤੇ ਆਸਾਨ ਇੰਸਟਾਲੇਸ਼ਨ ਅਤੇ ਰੱਖ-ਰਖਾਅ ਲਈ ਮਾਡਿਊਲਰਾਈਜ਼ ਕੀਤਾ ਜਾਂਦਾ ਹੈ।

ਉੱਚ ਸੁਰੱਖਿਆ: STRO1-40 RCBOs ਦੀ ਸਖਤੀ ਨਾਲ ਜਾਂਚ ਕੀਤੀ ਜਾਂਦੀ ਹੈ ਅਤੇ ਬਿਜਲੀ ਪ੍ਰਣਾਲੀਆਂ ਦੇ ਸੁਰੱਖਿਅਤ ਸੰਚਾਲਨ ਨੂੰ ਯਕੀਨੀ ਬਣਾਉਣ ਲਈ ਉੱਚ ਸੁਰੱਖਿਆ ਅਤੇ ਭਰੋਸੇਯੋਗਤਾ ਲਈ ਪ੍ਰਮਾਣਿਤ ਕੀਤਾ ਜਾਂਦਾ ਹੈ।

STRO1-40 RCBO ਦੇ ਐਪਲੀਕੇਸ਼ਨ ਦ੍ਰਿਸ਼

STRO1-40 RCBOs ਰਿਹਾਇਸ਼ੀ, ਵਪਾਰਕ ਅਤੇ ਉਦਯੋਗਿਕ ਖੇਤਰਾਂ ਵਿੱਚ ਬਿਜਲੀ ਪ੍ਰਣਾਲੀਆਂ ਵਿੱਚ ਵਿਆਪਕ ਤੌਰ 'ਤੇ ਵਰਤੇ ਜਾਂਦੇ ਹਨ, ਖਾਸ ਤੌਰ 'ਤੇ ਉਹ ਜਿਨ੍ਹਾਂ ਨੂੰ ਸਮਕਾਲੀ ਓਵਰਲੋਡ, ਸ਼ਾਰਟ ਸਰਕਟ ਅਤੇ ਧਰਤੀ ਦੇ ਲੀਕੇਜ ਸੁਰੱਖਿਆ ਦੀ ਲੋੜ ਹੁੰਦੀ ਹੈ। ਇਹ ਆਮ ਤੌਰ 'ਤੇ ਡਿਸਟਰੀਬਿਊਸ਼ਨ ਬਾਕਸਾਂ, ਸਵਿਚਬੋਰਡਾਂ ਜਾਂ ਕੰਟਰੋਲ ਅਲਮਾਰੀਆਂ ਵਿੱਚ ਸਥਾਪਤ ਕੀਤੇ ਜਾਂਦੇ ਹਨ ਤਾਂ ਜੋ ਸਰਕਟਾਂ ਅਤੇ ਸਾਜ਼ੋ-ਸਾਮਾਨ ਨੂੰ ਅਸਧਾਰਨ ਕਰੰਟ ਅਤੇ ਵੋਲਟੇਜ ਕਾਰਨ ਹੋਣ ਵਾਲੇ ਨੁਕਸਾਨ ਤੋਂ ਬਚਾਇਆ ਜਾ ਸਕੇ, ਅਤੇ ਇਲੈਕਟ੍ਰਿਕ ਕਰੰਟ ਨੂੰ ਰੋਕਿਆ ਜਾ ਸਕੇ।
