4P 40A/10mA ਬਕਾਇਆ ਮੌਜੂਦਾ ਸਰਕਟ ਬ੍ਰੇਕਰ

4P 40A/10mA ਬਕਾਇਆ ਕਰੰਟ ਸਰਕਟ ਬ੍ਰੇਕਰ 4 ਖੰਭਿਆਂ (ਅਰਥਾਤ, 3-ਫੇਜ਼ ਫਾਇਰ ਅਤੇ ਜ਼ੀਰੋ ਤਾਰਾਂ) ਵਾਲਾ ਇੱਕ ਬਕਾਇਆ ਕਰੰਟ ਸਰਕਟ ਬ੍ਰੇਕਰ ਹੈ ਜਿਸਨੂੰ 40 amps ਤੇ ਦਰਜਾ ਦਿੱਤਾ ਗਿਆ ਹੈ ਅਤੇ ਜਦੋਂ ਸਰਕਟ ਵਿੱਚ ਬਕਾਇਆ ਕਰੰਟ ਦਾ m1 ਜਾਂ ਉੱਪਰ ਪਤਾ ਲਗਾਇਆ ਜਾਂਦਾ ਹੈ ਤਾਂ ਆਪਣੇ ਆਪ ਹੀ ਸਰਕਟ ਨੂੰ ਕੱਟਣ ਦੇ ਸਮਰੱਥ ਹੈ। ਯੰਤਰ ਦੀ ਵਰਤੋਂ ਮੁੱਖ ਤੌਰ 'ਤੇ ਬਿਜਲੀ ਦੀ ਅੱਗ ਅਤੇ ਇਲੈਕਟ੍ਰੋਕਰਸ਼ਨ ਦੁਰਘਟਨਾਵਾਂ ਨੂੰ ਰੋਕਣ ਅਤੇ ਨਿੱਜੀ ਅਤੇ ਸਾਜ਼ੋ-ਸਾਮਾਨ ਦੀ ਸੁਰੱਖਿਆ ਨੂੰ ਸੁਰੱਖਿਅਤ ਕਰਨ ਲਈ ਕੀਤੀ ਜਾਂਦੀ ਹੈ।

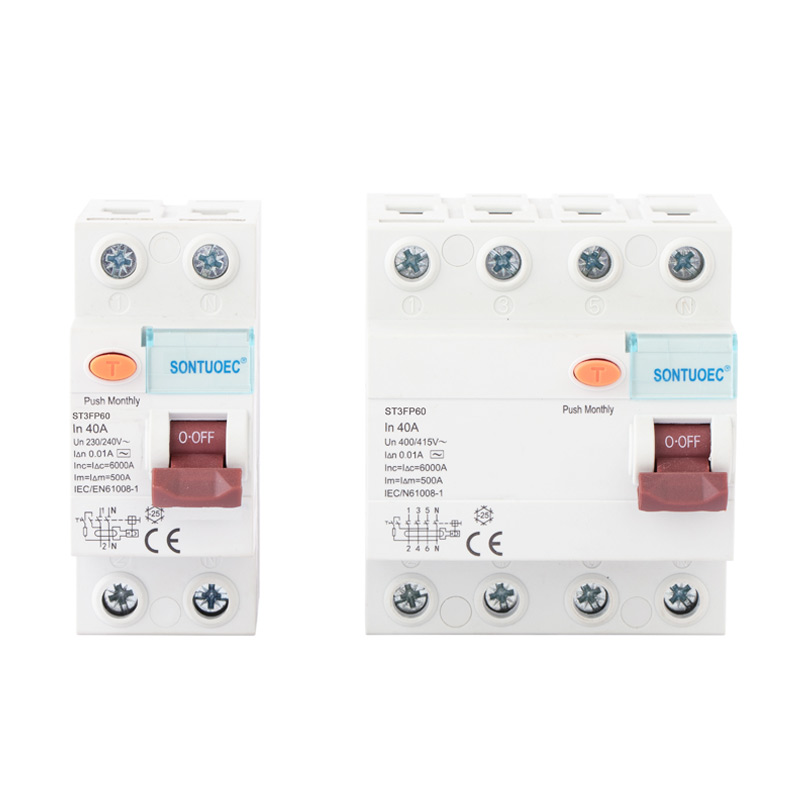

ਮਾਡਲ:ST3FP60

ਜਾਂਚ ਭੇਜੋ

ਉਤਪਾਦ ਵਰਣਨ

ਮਾਡਲ:	ST3FP60
ਸਟੈਂਡਰਡ	IEC61008-1
ਬਾਕੀ ਮੌਜੂਦਾ ਵਿਸ਼ੇਸ਼ਤਾਵਾਂ:	ਅਤੇ, ਅਤੇ
ਪੋਲ ਨੰ:	2ਪੀ, 4ਪੀ
ਰੇਟ ਕੀਤਾ ਮੌਜੂਦਾ:	16ਏ, 25ਏ, 32ਏ, 40ਏ, 63ਏ;
ਰੇਟ ਕੀਤੀ ਵੋਲਟੇਜ:	230/400V AC
ਰੇਟ ਕੀਤੀ ਬਾਰੰਬਾਰਤਾ:	50/60Hz
ਰੇਟ ਕੀਤਾ ਬਕਾਇਆ ਓਪਰੇਟਿੰਗ ਮੌਜੂਦਾ IΔn:	10mA, 30mA, 100mA, 300mA, 500mA
ਰੇਟ ਕੀਤਾ ਬਕਾਇਆ ਗੈਰ-ਓਪਰੇਟਿੰਗ ਮੌਜੂਦਾ I Δਨਹੀਂ:	≤0.5IΔn
ਰੇਟ ਕੀਤਾ ਸ਼ਰਤੀਆ ਸ਼ਾਰਟ-ਸਰਕਟ ਮੌਜੂਦਾ ਇੰਕ:	6000 ਏ
ਦਰਜਾ ਦਿੱਤਾ ਸ਼ਰਤੀਆ ਬਕਾਇਆ ਸ਼ਾਰਟ-ਸਰਕਟ ਮੌਜੂਦਾ IΔc:	6000 ਏ
ਟ੍ਰਿਪਿੰਗ ਦੀ ਮਿਆਦ:	ਤਤਕਾਲ ਟ੍ਰਿਪਿੰਗ≤0.1Sec
ਬਕਾਇਆ ਟ੍ਰਿਪਿੰਗ ਮੌਜੂਦਾ ਸੀਮਾ:	0.5IΔn~IΔn
ਇਲੈਕਟ੍ਰੋ-ਮਕੈਨੀਕਲ ਸਹਿਣਸ਼ੀਲਤਾ:	4000 ਸਾਈਕਲ
ਫਾਸਟਨਿੰਗ ਟਾਰਕ:	2.0Nm
ਕਨੈਕਸ਼ਨ ਟਰਮੀਨਲ:	ਕਲੈਂਪ ਨਾਲ ਸਕ੍ਰਿਊ ਟਰਮੀਨਲ ਪਿੱਲਰ ਟਰਮੀਨਲ
ਸਥਾਪਨਾ:	35mm ਦੀਨ ਰੇਲ ਮਾਊਂਟਿੰਗ

ਕਾਰਵਾਈ ਦੇ ਅਸੂਲ

ਇਸ ਸਰਕਟ ਬ੍ਰੇਕਰ ਦਾ ਓਪਰੇਟਿੰਗ ਸਿਧਾਂਤ ਮੌਜੂਦਾ ਸੰਤੁਲਨ ਸਿਧਾਂਤ 'ਤੇ ਅਧਾਰਤ ਹੈ। ਆਮ ਸਥਿਤੀਆਂ ਵਿੱਚ, ਸਰਕਟ ਵਿੱਚ ਦਾਖਲ ਹੋਣ ਅਤੇ ਛੱਡਣ ਵਾਲੇ ਕਰੰਟ ਇੱਕ ਲੋਡ ਵਿੱਚੋਂ ਲੰਘਣ ਵਾਲੀ ਇੱਕ ਲਾਈਨ ਵਿੱਚ ਬਰਾਬਰ ਹੋਣੇ ਚਾਹੀਦੇ ਹਨ। ਹਾਲਾਂਕਿ, ਜਦੋਂ ਲਾਈਨ ਵਿੱਚ ਇੱਕ ਇਨਸੂਲੇਸ਼ਨ ਨੁਕਸ ਹੁੰਦਾ ਹੈ ਜਾਂ ਜਦੋਂ ਕੋਈ ਮਨੁੱਖ ਸਰਕਟ ਦੇ ਸੰਪਰਕ ਵਿੱਚ ਆਉਂਦਾ ਹੈ, ਤਾਂ ਇਸ ਨਾਲ ਕਰੰਟ ਲੀਕ ਹੋ ਸਕਦਾ ਹੈ, ਜਿਸ ਨਾਲ ਸਰਕਟ ਦੇ ਅੰਦਰ ਅਤੇ ਬਾਹਰ ਕਰੰਟ ਅਸੰਤੁਲਿਤ ਹੋ ਸਕਦਾ ਹੈ। ਇਸ ਸਮੇਂ, ਸਰਕਟ ਬ੍ਰੇਕਰ ਦੇ ਅੰਦਰ ਮੌਜੂਦਾ ਟ੍ਰਾਂਸਫਾਰਮਰ ਇਸ ਅਸੰਤੁਲਿਤ ਕਰੰਟ ਦਾ ਪਤਾ ਲਗਾ ਲਵੇਗਾ ਅਤੇ ਇਸਨੂੰ ਇਲੈਕਟ੍ਰੀਕਲ ਸਿਗਨਲ ਵਿੱਚ ਬਦਲ ਦੇਵੇਗਾ। ਇਲੈਕਟ੍ਰਾਨਿਕ ਸਰਕਟ ਇਸ ਸਿਗਨਲ ਨੂੰ ਵਧਾਏਗਾ, ਤੁਲਨਾ ਕਰੇਗਾ ਅਤੇ ਪ੍ਰਕਿਰਿਆ ਕਰੇਗਾ, ਅਤੇ ਜਦੋਂ ਸਿਗਨਲ ਇੱਕ ਪ੍ਰੀਸੈਟ ਥ੍ਰੈਸ਼ਹੋਲਡ ਤੱਕ ਪਹੁੰਚਦਾ ਹੈ, ਭਾਵ, ਜਦੋਂ ਬਕਾਇਆ ਕਰੰਟ 10 ਮਿਲੀਐਂਪ ਤੱਕ ਪਹੁੰਚਦਾ ਹੈ ਜਾਂ ਵੱਧ ਜਾਂਦਾ ਹੈ, ਤਾਂ ਸਰਕਟ ਤੋੜਨ ਵਾਲਾ ਸਰਕਟ ਨੂੰ ਤੇਜ਼ੀ ਨਾਲ ਕੱਟ ਦੇਵੇਗਾ।

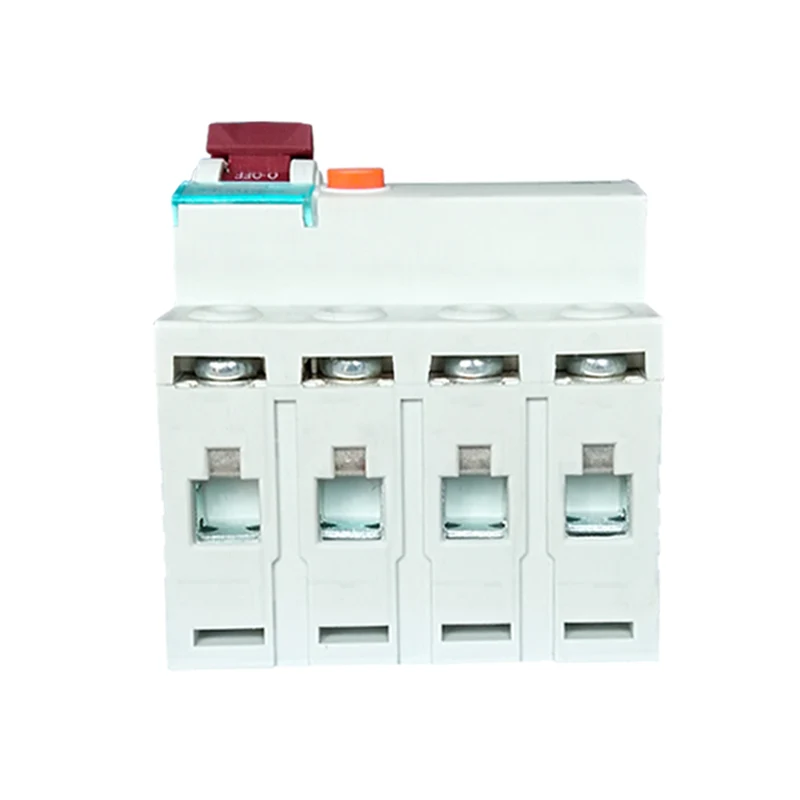

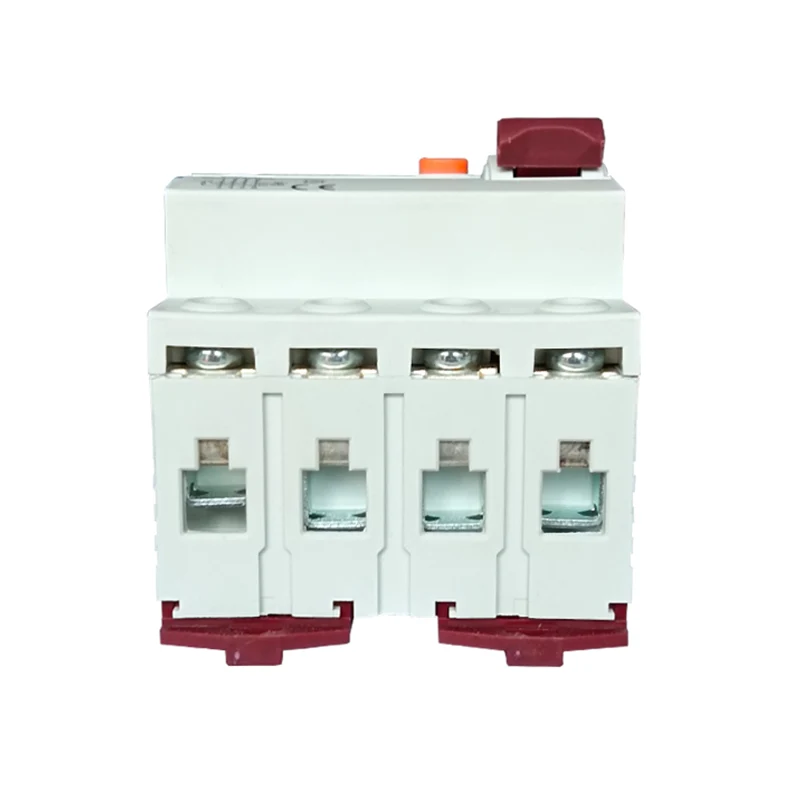

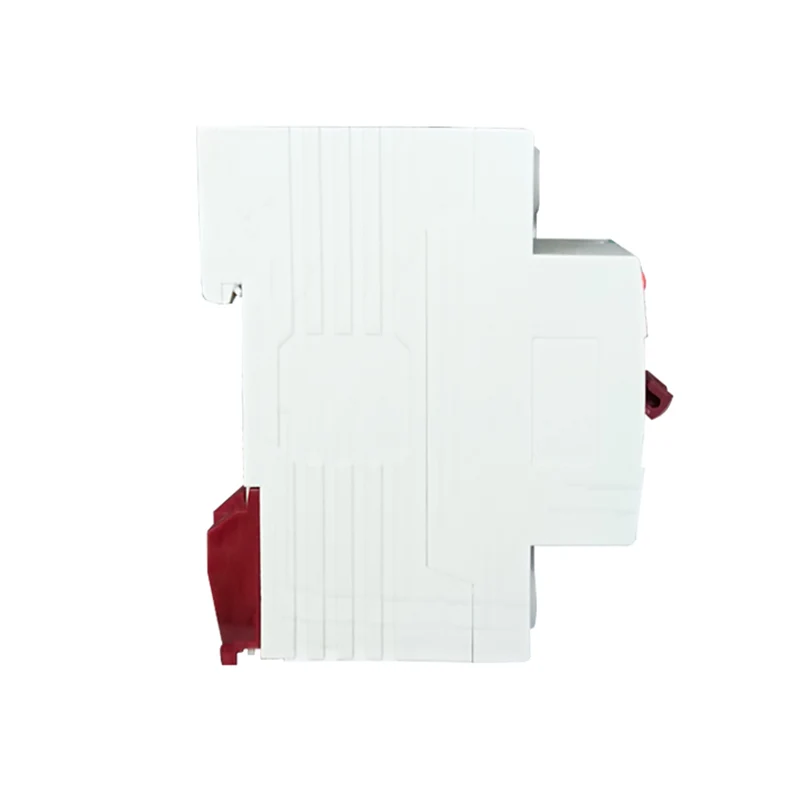

4P 40A/10mA Residual Current Circuit Breaker

ਮੁੱਖ ਵਿਸ਼ੇਸ਼ਤਾਵਾਂ

ਉੱਚ ਸੰਵੇਦਨਸ਼ੀਲਤਾ: ਬਿਜਲੀ ਦੀ ਅੱਗ ਅਤੇ ਬਿਜਲੀ ਦੇ ਝਟਕੇ ਦੇ ਹਾਦਸਿਆਂ ਨੂੰ ਰੋਕਣ ਲਈ ਛੋਟੇ ਲੀਕੇਜ ਕਰੰਟ (10 mA) ਦਾ ਪਤਾ ਲਗਾਉਣ ਅਤੇ ਸਮੇਂ ਸਿਰ ਸਰਕਟ ਨੂੰ ਕੱਟਣ ਦੇ ਯੋਗ।

ਤੇਜ਼ ਜਵਾਬ: ਇੱਕ ਵਾਰ ਲੀਕੇਜ ਕਰੰਟ ਦਾ ਪਤਾ ਲੱਗਣ 'ਤੇ, ਸਰਕਟ ਬ੍ਰੇਕਰ ਬਹੁਤ ਥੋੜੇ ਸਮੇਂ ਵਿੱਚ (ਆਮ ਤੌਰ 'ਤੇ ਦਸਾਂ ਮਿਲੀਸਕਿੰਟ ਦੇ ਅੰਦਰ) ਸਰਕਟ ਨੂੰ ਕੱਟ ਦੇਵੇਗਾ।

ਬਹੁਪੱਖੀਤਾ: ਬੁਨਿਆਦੀ ਲੀਕੇਜ ਸੁਰੱਖਿਆ ਫੰਕਸ਼ਨ ਤੋਂ ਇਲਾਵਾ, ਸਰਕਟ ਬ੍ਰੇਕਰ ਵਿੱਚ ਓਵਰਲੋਡ ਅਤੇ ਸ਼ਾਰਟ-ਸਰਕਟ ਸੁਰੱਖਿਆ ਫੰਕਸ਼ਨ ਵੀ ਹੋ ਸਕਦੇ ਹਨ।

ਇੰਸਟਾਲ ਕਰਨ ਅਤੇ ਸੰਭਾਲਣ ਲਈ ਆਸਾਨ: ਇਹ ਆਮ ਤੌਰ 'ਤੇ ਮਾਡਿਊਲਰਾਈਜ਼ਡ ਡਿਜ਼ਾਈਨ ਨੂੰ ਅਪਣਾ ਲੈਂਦਾ ਹੈ, ਜਿਸ ਨੂੰ ਇੰਸਟਾਲ ਕਰਨਾ ਅਤੇ ਖ਼ਤਮ ਕਰਨਾ ਆਸਾਨ ਹੁੰਦਾ ਹੈ। ਇਸ ਦੌਰਾਨ, ਇਸਦਾ ਸਧਾਰਨ ਅੰਦਰੂਨੀ ਢਾਂਚਾ ਇਸਨੂੰ ਸੰਭਾਲਣਾ ਅਤੇ ਓਵਰਹਾਲ ਕਰਨਾ ਆਸਾਨ ਬਣਾਉਂਦਾ ਹੈ.
