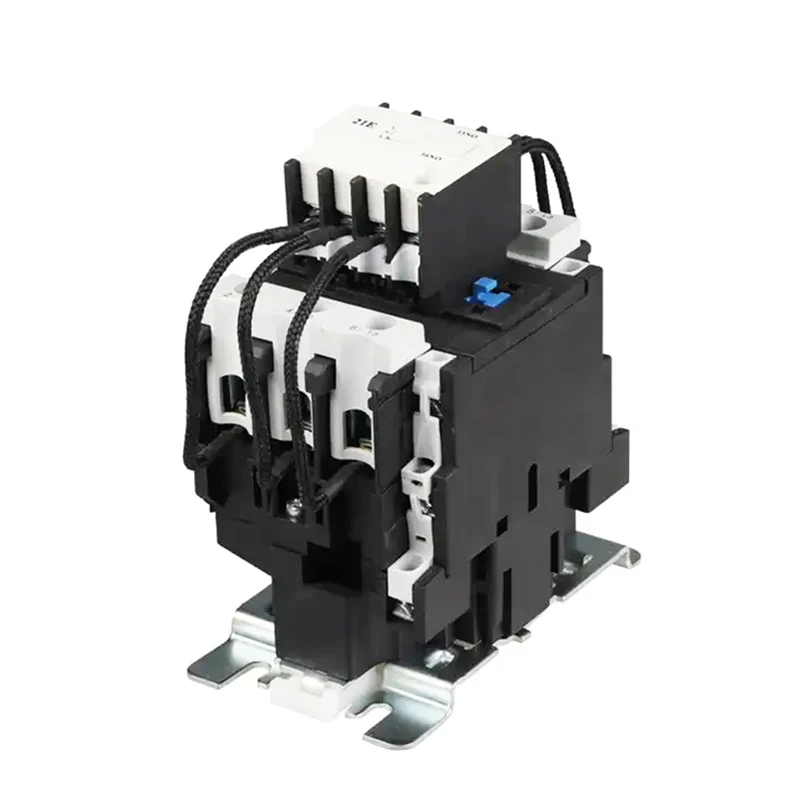

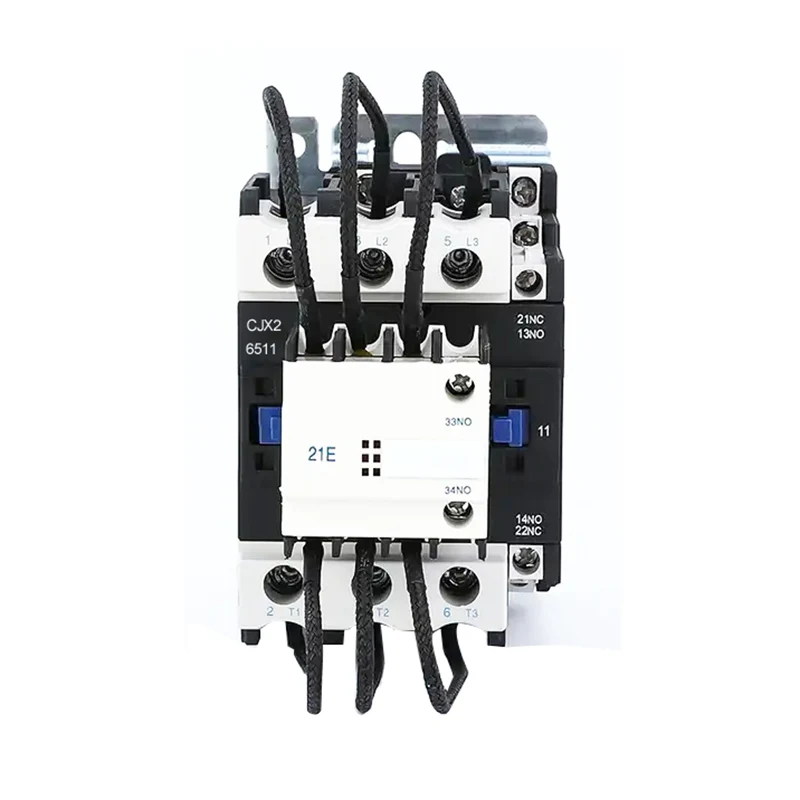

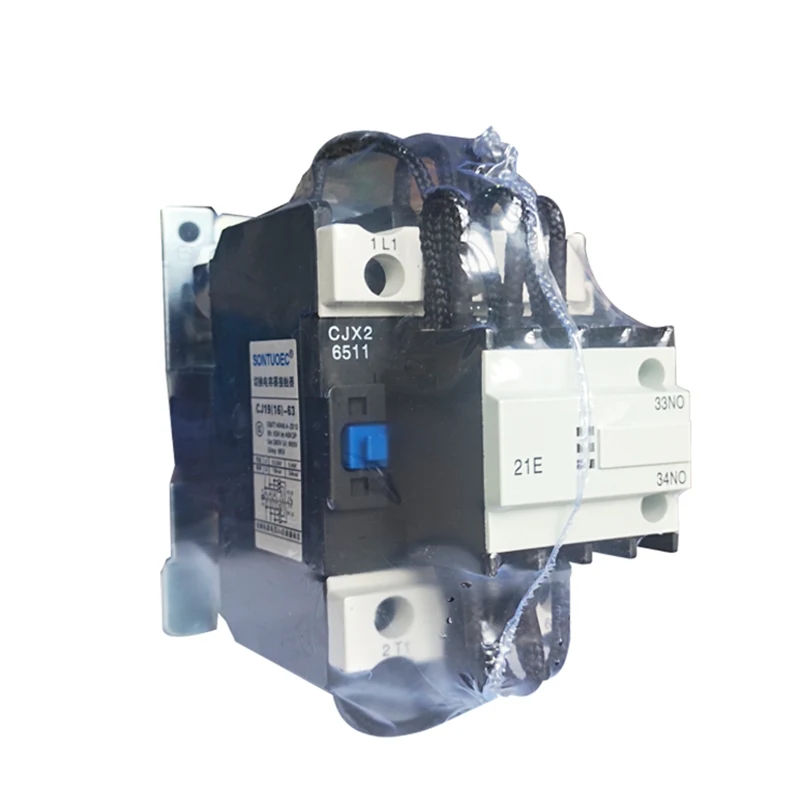

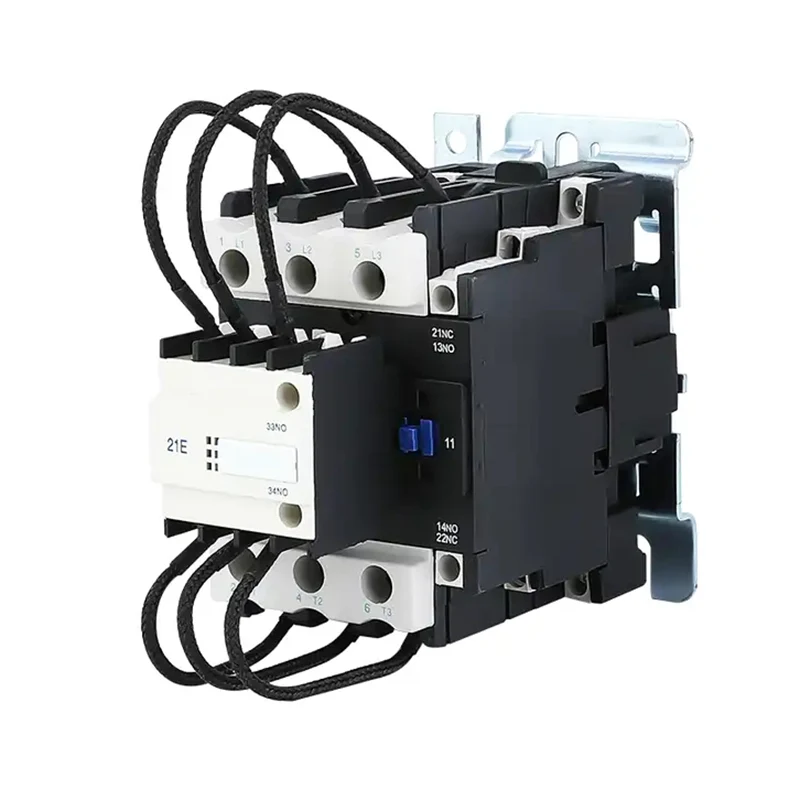

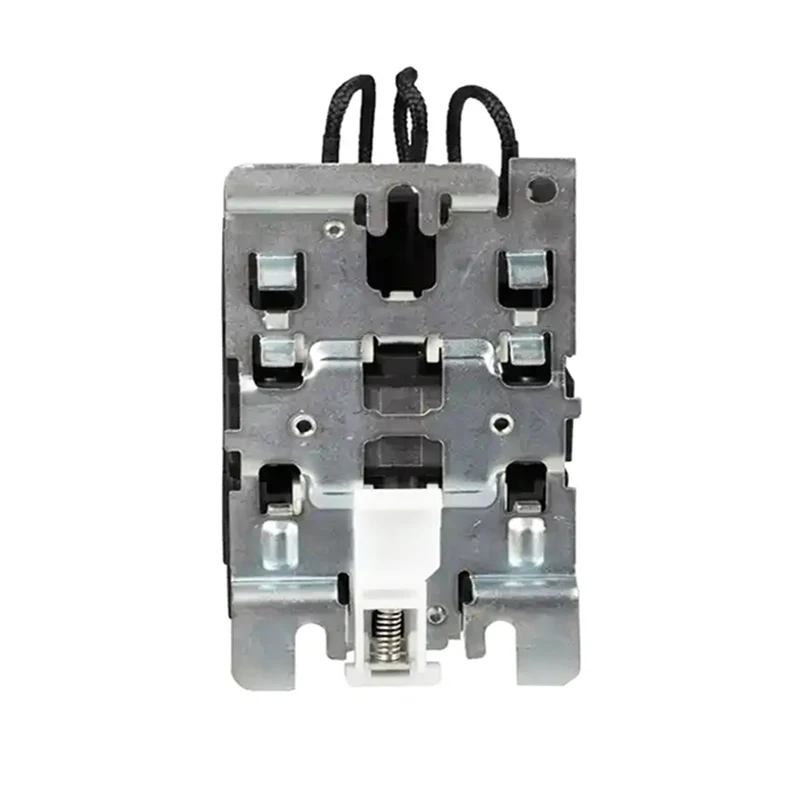

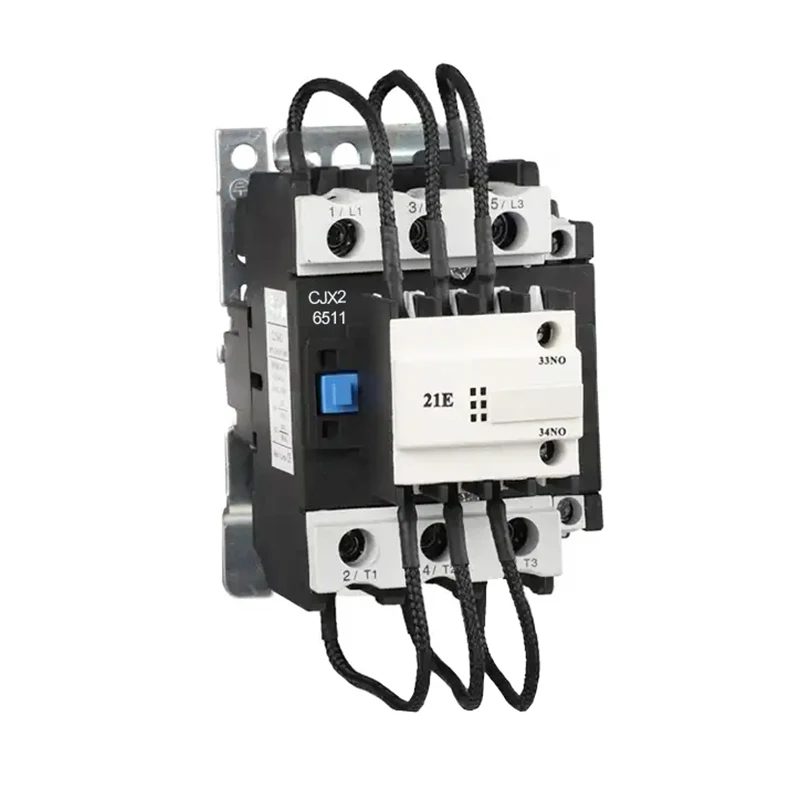

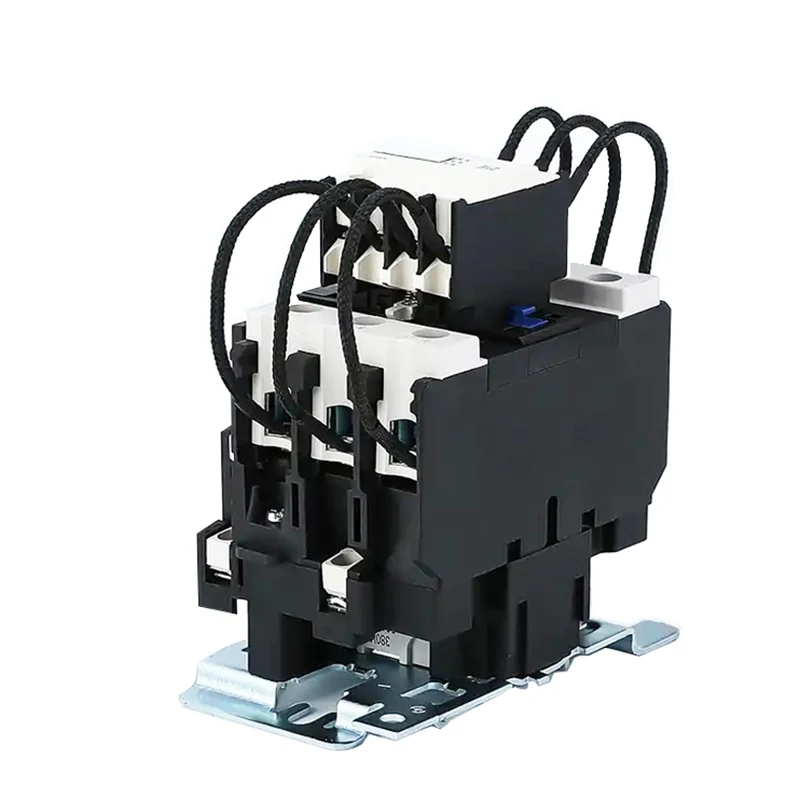

ਏਸੀ ਚੁੰਬਕੀ ਸੰਪਰਕ ਏਸੀ ਦੇ ਪਾਵਰ ਨੈਟਵਰਕ ਵਿੱਚ 50HZ ਜਾਂ 60HZ, 380V ਵਿੱਚ ਐਲਵੀ ਕੈਪਸਿਟਰ ਨਿਯੰਤਰਣ ਸਰਕਟ ਵਿੱਚ ਐਲਵੀ ਕੈਪਸੀਟਰ ਨਿਯੰਤਰਣ ਉਪਕਰਣ ਨੂੰ ਚਲਾਉਣ ਜਾਂ ਬਦਲਣ ਲਈ ਵਰਤਿਆ ਜਾਂਦਾ ਹੈ. ਐਂਟੀਸੂਰਜ ਡਿਵਾਈਸ ਦੇ ਨਾਲ, ਇਹ ਬੰਦ ਹੋਣ ਦੇ ਪ੍ਰਭਾਵ ਨੂੰ ਘਟਾ ਸਕਦਾ ਹੈ ਅਤੇ ਓਵਰਲੋਡ ਤੋਂ ਬਰੇਬਲ ਤੋਂ ਰੋਕ ਸਕਦਾ ਹੈ.
ਕਿਸਮ |
Cj19-09 |
Cj19-12 |
Cj19-18 |
CJ19-25 |
Cj19-32 |
Cj19-40 |
Cj19-50 |
Cj19-65 |
Cj19-80 |
Cj19-95 |
|
ਰੇਟ ਕੀਤੇ ਕੰਮ ਕਰਨ ਵਾਲੇ ਮੌਜੂਦਾ (ਏ) |
AC3 |
9 |
12 |
18 |
25 |
32 |
40 |
50 |
65 |
80 |
95 |
AC4 |
3.5 |
5 |
7.7 |
8.5 |
12 |
18.5 |
24 |
28 |
37 |
44 |
|
3-ਪੜਾਅ ਦੀ ਸਟੈਂਡਰਡ ਪਾਵਰ ਰੇਟਿੰਗ ਮੋਟਰਜ਼ 50 / 60hz ਅਸਰੇਗੀ ਏਸੀ -3 |
220 / 230v |
2.2 |
3 |
4 |
5.5 |
7.5 |
11 |
15 |
18.5 |
22 |
25 |
380/400 ਵੀ |
4 |
5.5 |
7.5 |
11 |
15 |
18.5 |
22 |
30 |
37 |
45 |
|
415V |
4 |
5.5 |
9 |
11 |
15 |
22 |
25 |
37 |
45 |
45 |
|
500v |
5.5 |
7.5 |
10 |
15 |
18.5 |
22 |
30 |
37 |
55 |
55 |
|
660 / 690v |
5.5 |
7.5 |
10 |
15 |
18.5 |
30 |
33 |
37 |
45 |
55 |
|
ਰੇਟਡ ਗਰਮੀ ਦਾ ਮੌਜੂਦਾ (ਏ) |
20 |
20 |
32 |
40 |
50 |
60 |
80 |
80 |
125 |
125 |
|
ਇਲੈਕਟ੍ਰੀਕਲ ਲਾਈਫ |
AC3 (x104) |
100 |
100 |
100 |
100 |
80 |
80 |
60 |
60 |
60 |
60 |
AC4 (x104) |
20 |
20 |
20 |
20 |
20 |
15 |
15 |
15 |
10 |
10 |
|
ਮਕੈਨੀਕਲ ਜ਼ਿੰਦਗੀ (x104) |
1000 |
1000 |
1000 |
1000 |
800 |
800 |
800 |
800 |
600 |
600 |
|
ਸੰਪਰਕਾਂ ਦੀ ਗਿਣਤੀ |
3 ਪੀ + ਨੰ |
3 ਪੀ + ਐਨਸੀ + ਨੰ |
|||||||||
3 ਪੀ + ਐਨਸੀ |
SCJ19 ਸਵਿੱਚਿੰਗ ਕੈਪਚਿੰਗਟਰ ਕਿਸਮ ਦੇ ਸੰਪਰਕ ਵਿੱਚ AC 50Hz ਜਾਂ 60HZ, LV ਕੈਪਸੀਟਰ ਕੰਟਰੋਲ ਉਪਕਰਣ ਵਿੱਚ ਐਲਵੀ ਕੈਪਸਿਟਰ ਨਿਯੰਤਰਣ ਉਪਕਰਣ ਵਿੱਚ, ਨੂੰ ਓਪਰੇਟਿੰਗ ਜਾਂ ਬਦਲਣ ਲਈ 380V ਤੱਕ ਦੀ ਵਰਤੋਂ ਕੀਤੀ ਜਾਂਦੀ ਹੈ, ਜੋ ਕਿ ਐਲਵੀਏ ਕੈਪਸੀਟਰ ਕੰਟਰੋਲ ਉਪਕਰਣ ਵਿੱਚ. ਐਂਟੀਸੂਰਜ ਡਿਵਾਈਸ ਦੇ ਨਾਲ, ਇਹ ਬੰਦ ਹੋਣ ਦੇ ਪ੍ਰਭਾਵ ਨੂੰ ਘਟਾ ਸਕਦਾ ਹੈ ਅਤੇ ਓਵਰਲੋਡ ਤੋਂ ਬਰੇਬਲ ਤੋਂ ਰੋਕ ਸਕਦਾ ਹੈ.
ਏਸੀ ਚੁੰਬਕੀ ਸੰਪਰਕ ਦਾ ਓਪਰੇਟਿੰਗ ਸਿਧਾਂਤ ਇਲੈਕਟ੍ਰੋਮੈਗਨੈਟਿਕ ਇੰਡਕਸ਼ਨ ਅਤੇ ਚੁੰਬਕੀ ਫੋਰਸ 'ਤੇ ਅਧਾਰਤ ਹੈ. ਜਦੋਂ ਕੋਇਲ ਨੂੰ ener ਰਜਾ ਦਿੱਤਾ ਜਾਵੇ, ਚੁੰਬਕੀ ਫੀਲਡ ਲੋਹੇ ਦੇ ਕੋਰ ਨੂੰ ਆਕਰਸ਼ਿਤ ਕਰਦਾ ਹੈ ਅਤੇ ਇਸ ਤਰ੍ਹਾਂ ਸਰਕਟ ਨੂੰ ਖੋਲ੍ਹਦਾ ਹੈ, ਇਸ ਨਾਲ ਸਰਕਟਕਸ ਨੂੰ ਬੰਦ ਕਰਦਾ ਹੈ. ਜਦੋਂ ਕੋਇਲ ਡੀ-ਤਾਕਤਵਰ ਹੈ, ਤਾਂ ਚੁੰਬਕੀ ਫੀਲਡ ਅਲੋਪ ਹੋ ਜਾਂਦਾ ਹੈ, ਲੋਹੇ ਦੇ ਕੋਰ ਬਸੰਤ ਦੀ ਕਿਰਿਆ ਦੇ ਅਧੀਨ ਰੀਸੈਟ ਕਰਦਾ ਹੈ, ਸੰਪਰਕ ਟੁੱਟ ਜਾਂਦਾ ਹੈ ਅਤੇ ਸਰਕਟ ਡਿਸਕਨੈਕਟ ਹੋ ਜਾਂਦਾ ਹੈ. ਇਸ ਤਰ੍ਹਾਂ, ਏਸੀ ਚੁੰਬਕੀ ਸੰਪਰਕ ਏਸੀ ਸਰਕਟ ਦੇ ਨਿਯੰਤਰਣ ਦਾ ਅਹਿਸਾਸ ਕਰਵਾਉਂਦਾ ਹੈ.
AC ਮੈਗਨੇਟਿਕ ਸੰਪਰਕ ਮੁੱਖ ਤੌਰ ਤੇ ਹੇਠ ਦਿੱਤੇ ਭਾਗਾਂ ਦੇ ਬਣਿਆ ਹੁੰਦਾ ਹੈ:
ਇਲੈਕਟ੍ਰੋਮੈਗਨਨੇਟਿਕ ਪ੍ਰਣਾਲੀ: ਕੰਪੋਨੈਂਟਸ ਜਿਵੇਂ ਕਿ ਕੋਇਲ, ਕੋਰ ਅਤੇ ਆਰਮਚਰ ਵੀ ਸ਼ਾਮਲ ਹਨ, ਜੋ ਚੁੰਬਕੀ ਫੀਲਡ ਅਤੇ ਚੁੰਬਕੀ ਕਿਰਿਆ ਪੈਦਾ ਕਰਨ ਲਈ ਮੁੱਖ ਭਾਗ ਹੁੰਦੇ ਹਨ.
ਸੰਪਰਕ ਸਿਸਟਮ: ਮੁੱਖ ਸੰਪਰਕ ਅਤੇ ਸਹਾਇਕ ਸੰਪਰਕ ਵੀ ਸ਼ਾਮਲ ਹੈ, ਜੋ ਕਿ ਸਰਕਟ ਨੂੰ ਚਾਲੂ ਕਰਨ ਅਤੇ ਬੰਦ ਕਰਨ ਲਈ ਵਰਤੇ ਜਾਂਦੇ ਹਨ. ਮੁੱਖ ਸੰਪਰਕ ਆਮ ਤੌਰ 'ਤੇ ਵੱਡੇ ਵਰਤਮਾਨਾਂ ਨੂੰ ਚੁੱਕਣ ਲਈ ਵਰਤੇ ਜਾਂਦੇ ਹਨ, ਜਦੋਂ ਕਿ ਆਕਸੀਰੀ ਸੰਪਰਕ ਵੱਖ ਵੱਖ ਕਾਰਜਾਂ ਨੂੰ ਮਹਿਸੂਸ ਕਰਨ ਲਈ ਵਰਤੇ ਜਾਂਦੇ ਹਨ.
ਆਰਕ ਬੁਝਾਉਣ ਵਾਲਾ ਯੰਤਰ: ਚਾਪ ਨੂੰ ਡਿਸਕਨੈਕਟ ਕਰਨ ਲਈ ਵਰਤਿਆ ਜਾਂਦਾ ਹੈ ਜਦੋਂ ਸੰਪਰਕ ਨੂੰ ਕੁਨੈਕਟ ਕਰ ਦਿੱਤਾ ਜਾਂਦਾ ਹੈ, ਤਾਂ ਚਾਪ ਨੂੰ ਸੰਪਰਕ ਨੂੰ ਨੁਕਸਾਨ ਪਹੁੰਚਾਉਣ ਤੋਂ ਰੋਕਦਾ ਹੈ.
ਹੋਰ ਭਾਗ: ਜਿਵੇਂ ਕਿ ਚਸ਼ਮੇ, ਬਰੈਕਟਸ, ਰਿਹਾਇਸ਼, ਆਦਿ, ਸੰਪਰਕ ਕਰਨ ਵਾਲੇ ਦੇ ਸਧਾਰਣ ਕਾਰਜ ਨੂੰ ਨਿਸ਼ਚਤ ਕਰਨ ਲਈ ਕੰਪੋਨੈਂਟਸ ਨੂੰ ਠੀਕ ਕਰਨ ਅਤੇ ਸਹਾਇਤਾ ਕਰਨ ਲਈ ਵਰਤੇ ਜਾਂਦੇ ਹਨ.
ਬਣਤਰ ਵਿਸ਼ੇਸ਼ਤਾਵਾਂ
1. ਸੰਪਰਕ ਮੌਜੂਦਾ ਸੀਮਤ ਟਿਪਿੰਗ ਨਾਲ ਇਕੱਤਰ ਹੋ ਗਿਆ, ਆਗਿਆਕਾਰੀ ਮੁੱਲ ਦੇ ਅੰਦਰ ਸਵਿੱਚਿੰਗ-ਆਨ ਦੇ ਵਾਧੇ ਨੂੰ ਸੀਮਿਤ ਕਰਨ ਦੇ ਯੋਗ.
2. ਸੰਪਰਕ ਕਰਨ ਵਾਲਾ ਸਿੱਧੇ ਤੌਰ 'ਤੇ ਅਦਾਕਾਰੀ ਕਾਰਜਸ਼ੀਲਤਾ ਹੈ, ਕਾਰਜਸ਼ੀਲ ਵਿਧੀ ਹੈ, ਹੱਥਾਂ ਦੀ ਜਾਂਚ ਕਰਨ ਲਈ ਅਸਾਨ, ਸੰਪਰਕ ਤਬਦੀਲ ਕਰਨ ਲਈ support ਾਂਚੇ ਦੇ structure ਾਂਚੇ ਦੀ ਬਣਤਰ ਨੂੰ ਵੱਖ ਕਰਨਾ ਸੌਖਾ ਹੈ.
3.Witting ਨੂੰ ਕਵਰ, ਸੁਰੱਖਿਅਤ ਅਤੇ ਭਰੋਸੇਮੰਦ ਦੁਆਰਾ ਸੁਰੱਖਿਅਤ.
4.ਇਹ ਪੇਚ, ਜਾਂ 35 / 75mm ਸਟੈਂਡਰਡ ਰੇਲ ਦੁਆਰਾ ਮਾ ounted ਟ ਕੀਤਾ ਜਾ ਸਕਦਾ ਹੈ.
ਕੰਮ ਕਰਨ ਅਤੇ ਇੰਸਟਾਲੇਸ਼ਨ ਦੀਆਂ ਸ਼ਰਤਾਂ
(1) ਅੰਬੀਨਟ ਤਾਪਮਾਨ: -5 ℃ - + 40 ℃, ਤਾਪਮਾਨ 24 ਘੰਟਿਆਂ ਵਿੱਚ +5 35 ਵਿੱਚ ਨਹੀਂ ਹੋਣਾ ਚਾਹੀਦਾ.
. ਸਭ ਤੋਂ ਬਰਫਬਾਰੀ ਘੱਟ ਤਾਪਮਾਨ + 25 is ਅਧਿਕਤਮ ਰਿਸ਼ਤੇਦਾਰ ਨਮੀ 90% ਦੇ ਨਾਲ 90% ਹੈ, ਅਤੇ ਜੈੱਲ ਦੀ ਸਤਹ 'ਤੇ ਉਤਪਾਦ.
(3) ਉਚਾਈ 2000 ਮੀਟਰ ਤੋਂ ਵੱਧ ਨਹੀਂ ਹੁੰਦੀ ਜਦੋਂ ਇੰਸਟਾਲੇਸ਼ਨ ਹੋਵੇ.
()) ਪ੍ਰਦੂਸ਼ਣ ਕਲਾਸ: 3 ਕਲਾਸ
(5) ਇੰਸਟਾਲੇਸ਼ਨ ਕਲਾਸ: III
.
ਭਰੋਸੇਯੋਗ ਕੰਮ ਕਰਨ ਨਾਲ: ਏਸੀ ਚੁੰਬਕੀ ਸੰਪਰਕ ਉੱਚ ਗੁਣਵੱਤਾ ਵਾਲੀ ਸਮੱਗਰੀ ਅਤੇ ਐਡਵਾਂਸਡ ਮੈਨੂਫੈਕਚਰਿੰਗ ਪ੍ਰਕਿਰਿਆ ਦਾ ਬਣਿਆ ਹੁੰਦਾ ਹੈ, ਜਿਸ ਵਿਚ ਉੱਚ ਭਰੋਸੇਯੋਗਤਾ ਅਤੇ ਸਥਿਰਤਾ ਹੁੰਦੀ ਹੈ.
ਲੰਬੀ ਸੇਵਾ ਵਾਲੀ ਜ਼ਿੰਦਗੀ: ਸੰਪਰਕ ਸਿਸਟਮ ਵੇਵੇ-ਰੋਧਕ ਪਦਾਰਥਾਂ ਦਾ ਬਣਿਆ ਹੋਇਆ ਹੈ, ਜੋ ਸੇਵਾ ਜੀਵਨ ਨੂੰ ਵਧਾਉਂਦਾ ਹੈ, ਨੂੰ ਵਧਾਉਂਦਾ ਹੈ.
ਕਾਇਮ ਰੱਖਣ ਲਈ ਅਸਾਨ: structure ਾਂਚਾ ਵਾਜਬ ਰੂਪ ਵਿੱਚ ਤਿਆਰ ਕੀਤਾ ਗਿਆ ਹੈ, ਅਤੇ ਮੁਰੰਮਤ ਦੀ ਲਾਗਤ ਨੂੰ ਘਟਾਉਣ, ਅਤੇ ਮੁਰੰਮਤ ਕਰਨ ਵਿੱਚ ਅਸਾਨ ਹੈ.
ਵੱਖ ਵੱਖ ਵਿਸ਼ੇਸ਼ਤਾਵਾਂ: ਵੱਖ ਵੱਖ ਉਪਭੋਗਤਾਵਾਂ ਦੀਆਂ ਜ਼ਰੂਰਤਾਂ ਨੂੰ ਪੂਰਾ ਕਰਨ ਲਈ, ਏਸੀ ਚੁੰਬਕੀ ਸੰਪਰਕ ਵਿੱਚ ਕਈ ਕਿਸਮ ਦੀਆਂ ਵਿਸ਼ੇਸ਼ਤਾਵਾਂ ਅਤੇ ਮਾੱਡਲ ਹਨ, ਜਿਸ ਵਿੱਚ ਵੱਖ ਵੱਖ ਮੌਜੂਦਾ ਪੱਧਰਾਂ, ਵੋਲਟੇਜ ਦੇ ਪੱਧਰ ਅਤੇ ਸਹਾਇਕ ਸੰਪਰਕ ਕੌਨਫਿਗਰੇਸ ਸ਼ਾਮਲ ਹਨ.
