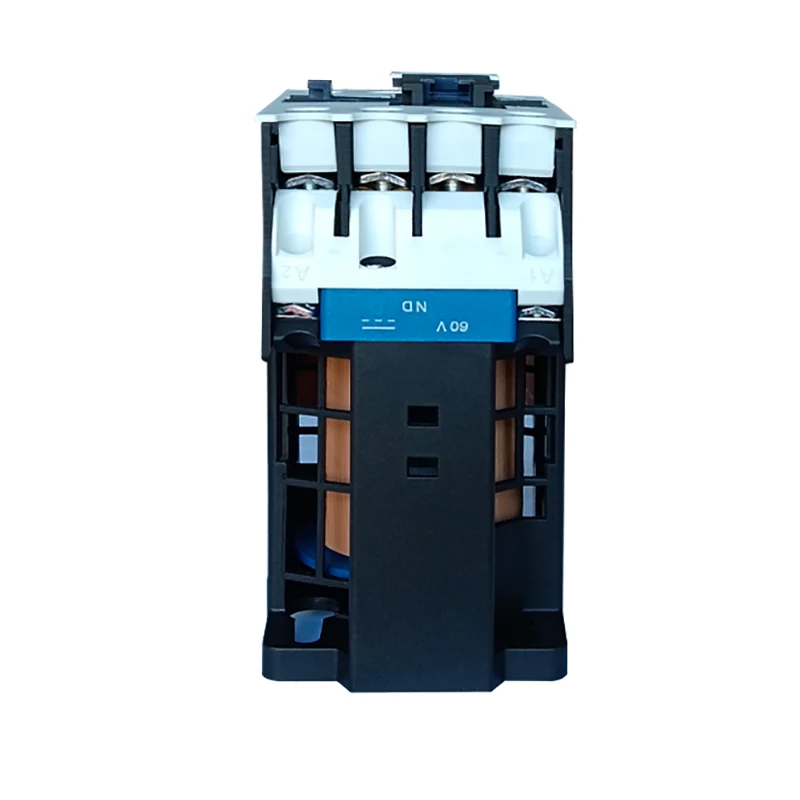

ਡੀਸੀ ਮੈਗਨੇਟਿਕ ਸੰਪਰਕ

ਡੀਸੀ ਮੈਗਨੇਟਿਕ ਸੰਪਰਕ ਇੱਕ ਬਿਜਲੀ ਉਪਕਰਣ ਹੈ ਜੋ ਡੀਸੀ ਮੌਜੂਦਾ ਨੂੰ ਚਿਲ ਬਣਾਉਣ ਜਾਂ ਸੰਪਰਕ ਨੂੰ ਤੋੜਦਾ ਹੈ, ਜੋ ਕਿ ਸੰਪਰਕ ਨੂੰ ਬੰਦ ਜਾਂ ਤੋੜਦਾ ਹੈ, ਇਸ ਤਰ੍ਹਾਂ ਡੀਸੀ ਸਰਕਟ ਨੂੰ ਨਿਯੰਤਰਿਤ ਕਰਦਾ ਹੈ. ਇਹ ਮੁੱਖ ਤੌਰ ਤੇ ਰਿਮੋਟ ਕੰਟਰੋਲ, ਆਟੋਮੈਟੇਸ਼ਨ ਕੰਟਰੋਲ ਪ੍ਰਣਾਲੀਆਂ ਅਤੇ ਡੀਸੀ ਸਰਕਟਾਂ ਵਿੱਚ ਵਰਤਿਆ ਜਾਂਦਾ ਹੈ ਜਿਨ੍ਹਾਂ ਨੂੰ ਵਾਰ ਵਾਰ ਕਾਰਵਾਈ ਦੀ ਲੋੜ ਹੁੰਦੀ ਹੈ.

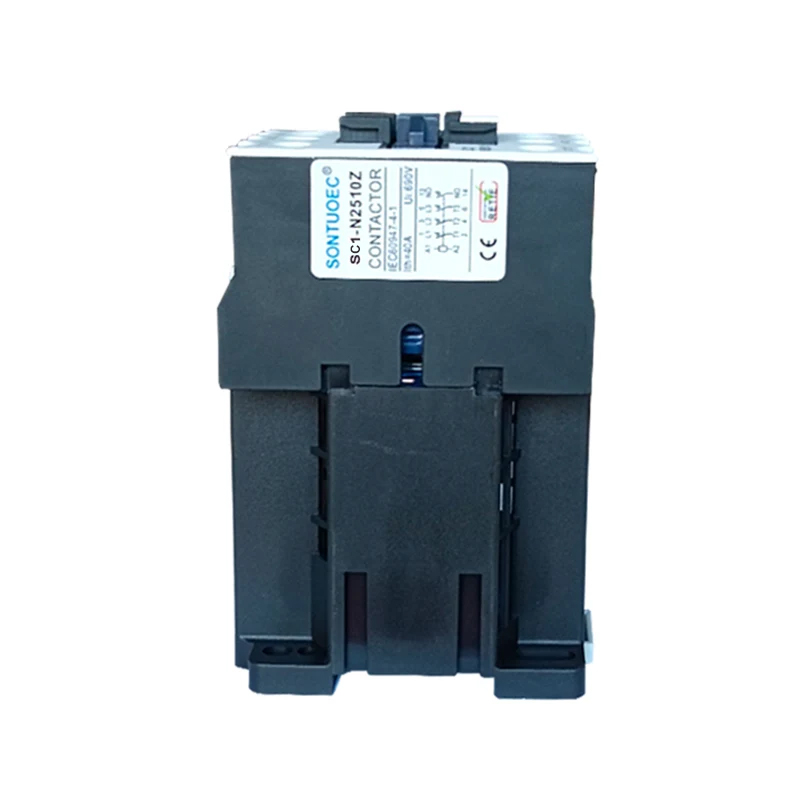

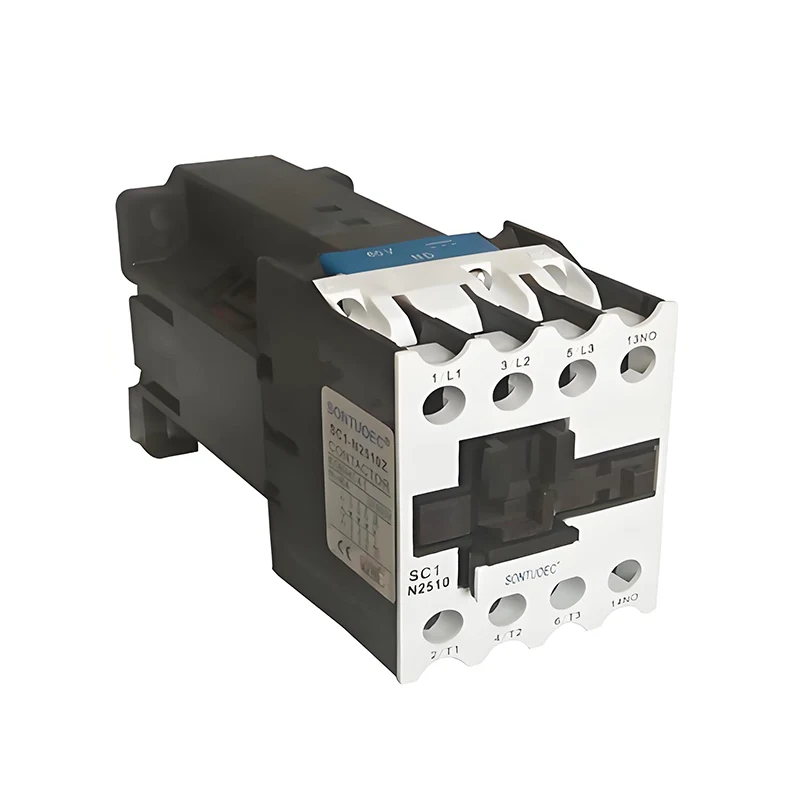

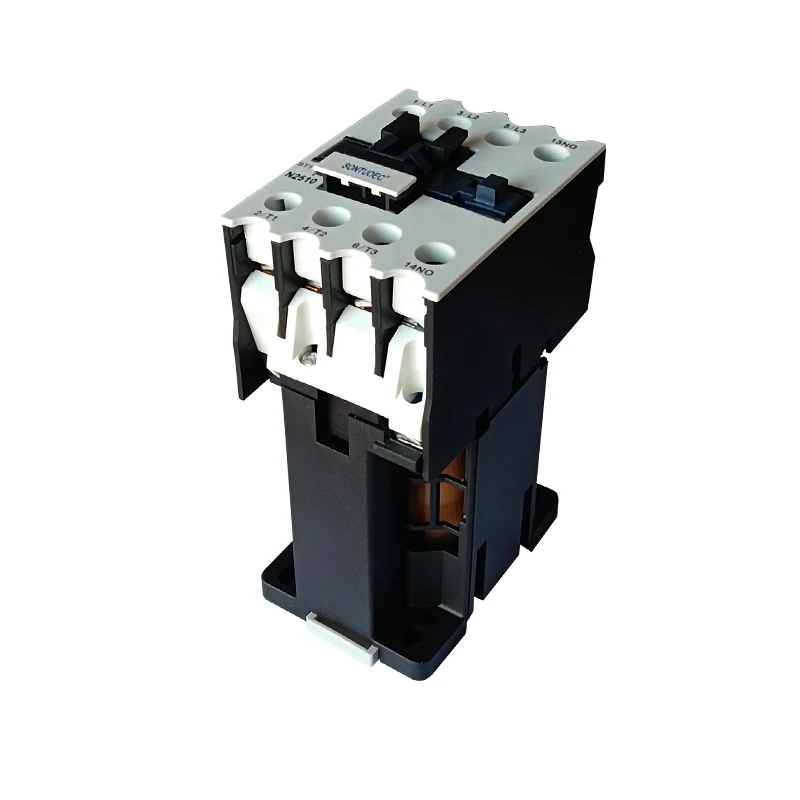

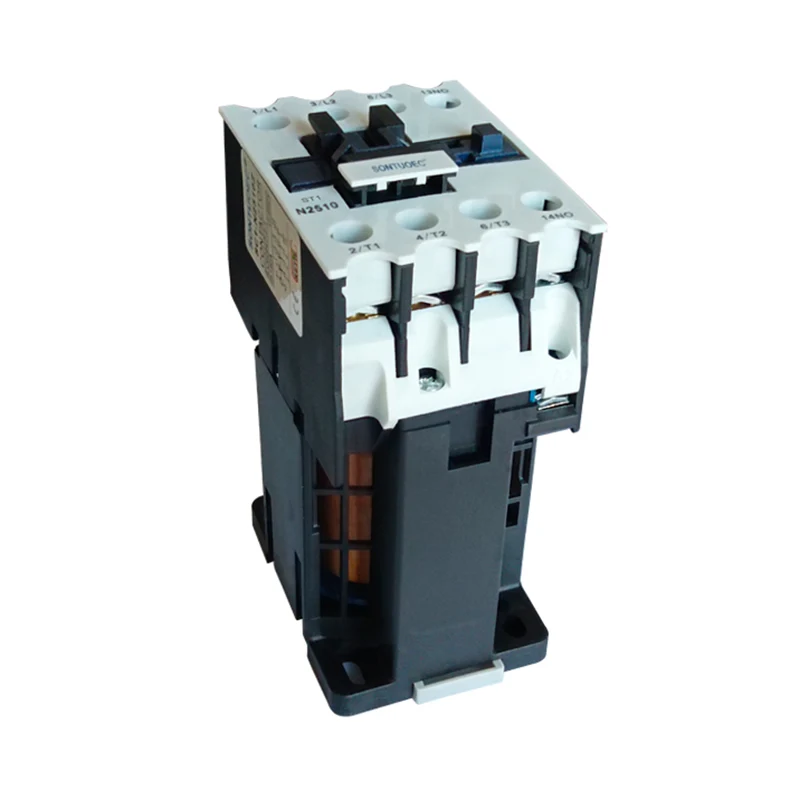

ਮਾਡਲ:SC1-N

ਜਾਂਚ ਭੇਜੋ

ਉਤਪਾਦ ਵਰਣਨ

ਕਿਸਮ		Sc1-	Sc1-	Sc1-	Sc1-	Sc1-	Sc1-	Sc1-	Sc1-	Sc1-	Sc1-
		9	12	18	25	32	40	50	63	80	95
									60
ਦਰਜਾ ਪਾਏ ਇਨਸੂਲੇਟਿਓ ਵੋਲਟੇਜ		660	660	660	660	660	660	660	660	660	660
ਰਵਾਇਤੀ ਥਰਮਲ		20	24	32	40	50	60	75	80	110	125
ਮੌਜੂਦਾ		20	24	32	40	50	60	75	80	110	125
ਰੇਟ ਕੀਤਾ ਕਾਰਜ		9	12	16	25	32	40	50	63	80	95
ਮੌਜੂਦਾ		9	12	16	25	32	40	50	63	80	95
ਨਿਯੰਤਰਿਤ	220 ਵੀ	2.2	3	4	5.5	7.5	11	15	18.5	22	25
ਪਾਵਰ (ਕੇਡਬਲਯੂ)	380V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	35	37	45	45
	440V	4	5.5	9	11	15	22	30	37	45	45
	660V	5.5	7.5	10	15	18.5	30	33	37	45	45
ਨੋਟ		ਦੀ ਇੰਸਟਾਲੇਸ਼ਨ					ਦੀ ਇੰਸਟਾਲੇਸ਼ਨ
		ਰੀਲੇਅ ਦੋ ਪੇਚ ਵਰਤ ਸਕਦੇ ਹਨ					ਰੀਲੇਅ ਤਿੰਨ ਕਰ ਸਕਦੇ ਹਨ
		ਅਤੇ 35mm ਦੀ ਵੀ ਵਰਤੋਂ ਕਰੋ					ਪੇਚ ਅਤੇ ਵੀ ਵਰਤੋ
		ਇੰਸਟਾਲੇਸ਼ਨ ਰੇਲ					75m ਜਾਂ ਬਾਸ 35mm ਇੰਸਟਾਲੇਸ਼ਨ
							ਰੇਲ

ਓਪਰੇਸ਼ਨ ਦਾ ਸਿਧਾਂਤ

ਜਦੋਂ ਡੀਸੀ ਚੁੰਬਕੀ ਸੰਪਰਕ ਦੇ ਕੋਇਲ ਨੂੰ ener ਰਜਾ ਹੁੰਦਾ ਹੈ, ਤਾਂ ਕੋਇਲ ਵਿੱਚ ਡੀਸੀ ਮੌਜੂਦਾ ਇੱਕ ਚੁੰਬਕੀ ਖੇਤਰ ਤਿਆਰ ਕਰਦਾ ਹੈ. ਇਹ ਚੁੰਬਕੀ ਖੇਤਰ ਸਥਿਰ ਆਇਰਨ ਕੋਰ ਨੂੰ ਇਲੈਕਟ੍ਰੋਮੈਗਨੈਟਿਕ ਚੂਸਣ ਪੈਦਾ ਕਰੇਗਾ, ਜੋ ਚਲ ਰਹੇ ਲੋਹੇ ਦੇ ਤੌਰ ਤੇ ਆਕਰਸ਼ਤ ਕਰਦਾ ਹੈ, ਇਸ ਤਰ੍ਹਾਂ ਸੰਪਰਕ ਸਿਸਟਮ ਨੂੰ ਕੰਮ ਕਰਨ ਲਈ ਚਲਾਉਣਾ. ਆਮ ਤੌਰ 'ਤੇ, ਆਮ ਤੌਰ' ਤੇ ਬੰਦ ਕੀਤੇ ਸੰਪਰਕ ਖੁੱਲ੍ਹੇ ਰਹਿਣਗੇ ਅਤੇ ਆਮ ਤੌਰ 'ਤੇ ਖੁੱਲੇ ਸੰਪਰਕ ਸਰਕਟ ਦੇ ਚਾਲੂ / ਬੰਦ ਕਰਨ ਵਾਲੇ ਨਿਯੰਤਰਣ ਨੂੰ ਦਰਸਾਉਣਗੇ. ਜਦੋਂ ਕੋਇਲ ਡੀਜਾਈਜ਼ਡ ਹੁੰਦਾ ਹੈ, ਤਾਂ ਇਲੈਕਟ੍ਰੋਮੈਗਨੈਟਿਕ ਚੂਸਣ ਅਲੋਪ ਹੋ ਜਾਂਦਾ ਹੈ, ਤਾਂ ਚੱਲਣਯੋਗ ਲੋਹਾ ਦੇ ਕੋਰ ਬਸੰਤ ਦੀ ਕਿਰਿਆ ਦੇ ਅਧੀਨ ਪਏ, ਅਤੇ ਸੰਪਰਕ ਉਨ੍ਹਾਂ ਦੀ ਅਸਲ ਸਥਿਤੀ ਵਿੱਚ ਵਾਪਸ ਆਉਂਦੇ ਹਨ.

ਮੁੱਖ structure ਾਂਚਾ ਅਤੇ ਗੁਣ

ਇਲੈਕਟ੍ਰੋਮੈਗਨਨੇਟਿਕ ਪ੍ਰਣਾਲੀ: ਕੋਇਲ, ਸਟੈਟਿਕ ਆਇਰਨ ਕੋਰ ਅਤੇ ਹੋਰ ਭਾਗਾਂ ਨੂੰ ਵੇਖਣਾ ਚੁੰਬਕੀ ਖੇਤਰ ਪੈਦਾ ਕਰਨ ਅਤੇ ਸੰਪਰਕ ਦੀ ਕਿਰਿਆ ਨੂੰ ਨਿਯੰਤਰਿਤ ਕਰਨ ਦਾ ਮੁੱਖ ਹਿੱਸਾ ਹੈ.

ਸੰਪਰਕ ਸਿਸਟਮ: ਆਮ ਤੌਰ 'ਤੇ ਸੰਪਰਕ ਅਤੇ ਆਮ ਤੌਰ' ਤੇ ਸਰਕਟ ਨੂੰ ਕੰਟਰੋਲ ਕਰਨ ਲਈ ਵਰਤੇ ਜਾਂਦੇ ਸੰਪਰਕ, ਸਮੇਤ ਅਤੇ ਆਮ ਤੌਰ 'ਤੇ ਬੰਦ ਕੀਤੇ ਸੰਪਰਕ ਸਮੇਤ, ਸਮੇਤ. ਸੰਪਰਕ ਸਮੱਗਰੀ ਆਮ ਤੌਰ ਤੇ ਚੰਗੀ ਬਿਜਲੀ ਚਾਲ ਅਸਥਾਈ ਅਤੇ ਉੱਚ ਤਾਪਮਾਨ ਦੀ ਕਾਰਗੁਜ਼ਾਰੀ ਹੁੰਦੀ ਹੈ.

ਆਰਕ ਬੁਝਾਉਣ ਵਾਲਾ ਯੰਤਰ: ਜਦੋਂ ਸੰਪਰਕ ਟੁੱਟ ਜਾਂਦਾ ਹੈ, ਤਾਂ ਸੰਪਰਕ ਨੂੰ ਨੁਕਸਾਨ ਤੋਂ ਬਚਾਉਣ ਲਈ, ਆਰਕ ਨੂੰ ਬੁਝਾਉਣ ਲਈ ਵਰਤਿਆ ਜਾਂਦਾ ਹੈ. ਵੱਡੇ-ਸਮਰੱਥਾ ਦੇ ਸੰਪਰਕ ਲਈ, ਚਾਪ ਬੁਝਾਉਣ ਵਾਲੇ ਉਪਕਰਣ ਦਾ ਡਿਜ਼ਾਈਨ ਵਿਸ਼ੇਸ਼ ਤੌਰ 'ਤੇ ਮਹੱਤਵਪੂਰਣ ਹੈ.

ਡੀਸੀ ਮੈਗਨੇਟਿਕ ਸੰਪਰਕ ਸਰਲ structure ਾਂਚੇ, ਭਰੋਸੇਮੰਦ ਕਿਰਿਆ, ਲੰਬੇ ਜੀਵਨ ਅਤੇ ਅਸਾਨ ਰੱਖ-ਰਖਾਅ ਦੁਆਰਾ ਦਰਸਾਇਆ ਜਾਂਦਾ ਹੈ. ਉਸੇ ਸਮੇਂ, ਡੀਸੀ ਪਾਵਰ ਸਪਲਾਈ ਦੀ ਵਰਤੋਂ ਦੇ ਕਾਰਨ, ਇਸ ਦੀ ਘੱਟ energy ਰਜਾ ਦੀ ਖਪਤ ਅਤੇ ਸ਼ੋਰ ਹੈ.

ਚੋਣ ਅਤੇ ਸਾਵਧਾਨੀਆਂ

ਜਦੋਂ ਡੀਸੀ ਮੈਗਨੇਟਿਕ ਸੰਪਰਕ ਚੁਣਦੇ ਹੋ ਤਾਂ ਹੇਠਾਂ ਦਿੱਤੇ ਕਾਰਕਾਂ 'ਤੇ ਵਿਚਾਰ ਕਰਨ ਦੀ ਜ਼ਰੂਰਤ ਹੁੰਦੀ ਹੈ:

ਰੇਟਡ ਵੋਲਟੇਜ: ਇਹ ਸੁਨਿਸ਼ਚਿਤ ਕਰੋ ਕਿ ਚੁਣੇ ਗਏ ਸੰਪਰਕ ਦਾ ਰੇਟਡ ਵੋਲਟੇਜ ਸਰਕਟ ਵਿੱਚ ਡੀਸੀ ਵੋਲਟੇਜ ਨਾਲ ਮੇਲ ਖਾਂਦਾ ਹੈ.

ਮੌਜੂਦਾ ਦਰਜਾ ਪ੍ਰਾਪਤ: ਸਰਕਟ ਵਿਚ ਮੌਜੂਦਾ ਲੋਡ ਦੀ ਮਾਤਰਾ ਦੇ ਅਨੁਸਾਰ, ਉਚਿਤ ਰੇਟਡ ਮੌਜੂਦਾ ਵੈਲਯੂ ਨਾਲ ਇੱਕ ਕਨੈਕਟਰ ਦੀ ਚੋਣ ਕਰੋ. ਉਸੇ ਸਮੇਂ, ਇਸ ਨੂੰ ਓਵਰਲੋਡ ਦੀ ਸਮਰੱਥਾ ਅਤੇ ਸ਼ਾਰਟ ਸਰਕਿਟ 'ਤੇ ਵਿਚਾਰ ਕਰਨਾ ਵੀ ਜ਼ਰੂਰੀ ਹੈ ਕਿ ਸੰਪਰਕ ਕਰਨ ਵਾਲੇ ਦੀ ਸਮਰੱਥਾ ਦਾ ਵਿਰੋਧ ਕਰਦਾ ਹੈ.

ਸੰਪਰਕ ਫਾਰਮ ਅਤੇ ਨੰਬਰ: ਸਰਕਟ ਨਿਯੰਤਰਣ ਦੀ ਮੰਗ ਦੇ ਅਨੁਸਾਰ, charact ੁਕਵੇਂ ਸੰਪਰਕ ਫਾਰਮ ਅਤੇ ਨੰਬਰ ਦੀ ਚੋਣ ਕਰੋ. ਉਦਾਹਰਣ ਦੇ ਲਈ, ਭਾਵੇਂ ਆਮ ਤੌਰ ਤੇ ਖੁੱਲੇ ਜਾਂ ਆਮ ਤੌਰ 'ਤੇ ਬੰਦ ਕੀਤੇ ਸੰਪਰਕ ਲੋੜੀਂਦੇ ਹੁੰਦੇ ਹਨ, ਅਤੇ ਕਿੰਨੇ ਸੰਪਰਦੇ ਕਿੰਨੇ ਸੰਪਰਕ ਦੀ ਜ਼ਰੂਰਤ ਹੁੰਦੀ ਹੈ.

ਬ੍ਰਾਂਡ ਅਤੇ ਕੁਆਲਟੀ: ਸੰਪਰਕ ਕਰਨ ਵਾਲੇ ਦੀ ਭਰੋਸੇਯੋਗਤਾ ਅਤੇ ਸੇਵਾ ਜੀਵਨ ਨੂੰ ਯਕੀਨੀ ਬਣਾਉਣ ਲਈ ਜਾਣੇ-ਪਛਾਣੇ ਬ੍ਰਾਂਡਾਂ ਅਤੇ ਉੱਚ-ਗੁਣਵੱਤਾ ਵਾਲੇ ਉਤਪਾਦਾਂ ਦੀ ਚੋਣ ਕਰੋ. ਨਾਲ ਹੀ, ਉਤਪਾਦਾਂ ਦੀ ਵਿਕਰੀ ਤੋਂ ਬਾਅਦ ਦੀ ਵਿਕਰੀ ਅਤੇ ਤਕਨੀਕੀ ਸਹਾਇਤਾ ਵਰਗੇ ਕਾਰਕਾਂ 'ਤੇ ਵਿਚਾਰ ਕਰੋ.

ਜਦੋਂ ਡੀਸੀ ਚੁੰਬਕੀ ਸੰਪਰਕ ਨੂੰ ਲੈਂਦੇ ਹੋ, ਤਾਂ ਤੁਹਾਨੂੰ ਹੇਠ ਦਿੱਤੇ ਮਾਮਲਿਆਂ ਵੱਲ ਧਿਆਨ ਦੇਣ ਦੀ ਜ਼ਰੂਰਤ ਹੁੰਦੀ ਹੈ:

ਸਹੀ ਵਾਇਰਿੰਗ: ਇਹ ਸੁਨਿਸ਼ਚਿਤ ਕਰੋ ਕਿ ਸੰਪਰਕ ਕਰਨ ਵਾਲੇ ਦੀ ਤਾਰਾਂ ਸਹੀ ਵਾਰੀ ਹੋਈ ਗਲਤ ਤਾਰਾਂ ਤੋਂ ਬਚਣ ਲਈ ਸਹੀ ਹੈ ਜੋ ਸਰਕਿਟ ਅਸਫਲਤਾ ਜਾਂ ਸੰਪਰਕ ਨੂੰ ਨੁਕਸਾਨ ਪਹੁੰਚਾਉਂਦੀ ਹੈ.

ਨਿਯਮਤ ਤੌਰ 'ਤੇ ਜਾਂਚ ਅਤੇ ਦੇਖਭਾਲ: ਨਿਯਮਿਤ ਤੌਰ' ਤੇ ਸੰਪਰਕ ਕਰਨ ਵਾਲੇ ਅਤੇ ਸੰਪਰਕਾਂ ਦੀ ਸਫਾਈ ਸਮੇਤ, ਕੋਇਲ ਟਾਕਰੇ ਅਤੇ ਇਨਸੂਲੇਸ਼ਨ ਪ੍ਰਤੀਰੋਧ ਦੀ ਜਾਂਚ ਕਰਨ ਸਮੇਤ. ਇਹ ਸੁਨਿਸ਼ਚਿਤ ਕਰੋ ਕਿ ਸੰਪਰਕ ਚੰਗੀ ਕੰਮ ਕਰਨ ਦੀ ਸਥਿਤੀ ਵਿੱਚ ਹੈ.

ਓਵਰਲੋਡਿੰਗ ਅਤੇ ਸ਼ਾਰਟ-ਸਰਕਿਟ ਤੋਂ ਬਚੋ: ਸੰਪਰਕ ਨੂੰ ਨੁਕਸਾਨ ਪਹੁੰਚਾਉਣ ਤੋਂ ਬਚਣ ਲਈ ਅਤੇ ਸਰਕਟ ਦੀ ਸਥਿਰਤਾ ਨੂੰ ਪ੍ਰਭਾਵਤ ਕਰਨ ਤੋਂ ਬਚਣ ਤੋਂ ਬੱਚੋ ਜਾਂ ਸ਼ਾਰਟ-ਕਾ back ਾਹੁਣ.
