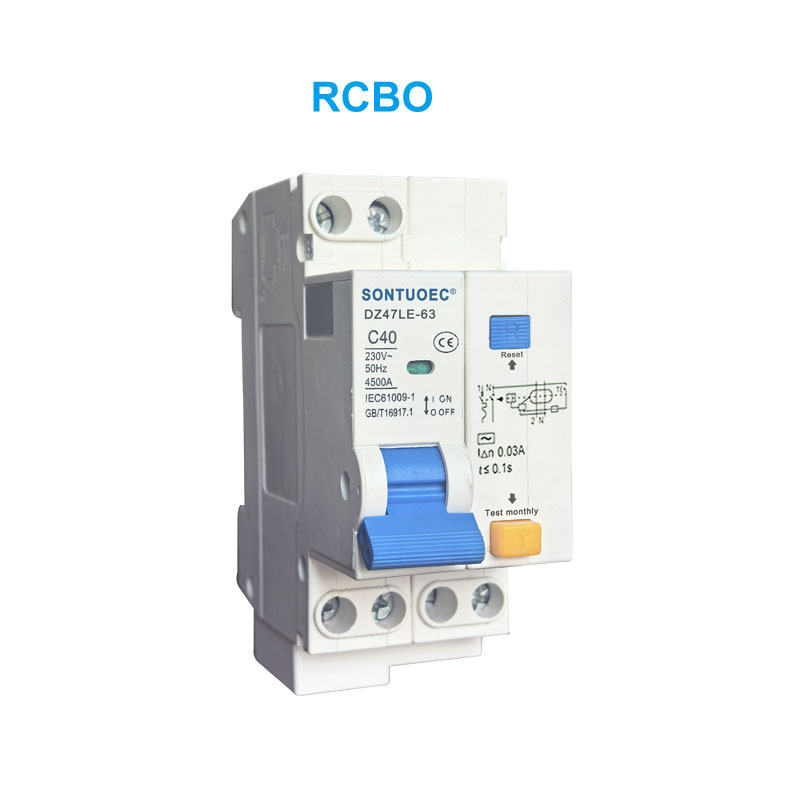

Dz47le-63 RCBO ਸੀਰੀਜ਼ ਲੀਕੇਜ ਮੌਜੂਦਾ ਸਰਕਟ ਬ੍ਰੇਕਰ

SONTUOEC ਚੀਨੀ ਸਪਲਾਇਰਾਂ/ਨਿਰਮਾਤਾਵਾਂ ਵਿੱਚੋਂ ਇੱਕ ਹੈ ਜੋ ਵੱਖ-ਵੱਖ ਛੋਟੇ ਬਿਜਲੀ ਦੇ ਉਤਪਾਦਨ ਵਿੱਚ ਮਾਹਰ ਹੈ। ਉਪਕਰਨ।DZ47LE ਏਸੀ 50/60Hz ਰੇਟਿਡ ਵੋਲਟੇਜ 230V ਦੀ ਇੱਕ ਪੋਲ ਦੋ ਤਾਰ ਲਈ, 3 ਪੋਲ, 3 ਪੋਲ 4 ਤਾਰ ਲਈ 400V ਲਈ ਲਾਗੂ। 4 ਪੋਲ ਅਤੇ 63A ਤੱਕ ਵਰਤਮਾਨ ਦਾ ਦਰਜਾ ਦਿੱਤਾ ਗਿਆ। ਇਹ ਲਾਈਨ ਅਤੇ ਮੋਟਰ ਨੂੰ ਓਵਰਲੋਡ ਅਤੇ ਸ਼ਾਰਟ ਸਰਕਟ ਤੋਂ ਰੱਖਿਆ ਸਕਦਾ ਹੈ ਇਸ ਨੂੰ ਮਾਲਕ ਲਾਈਨ ਪਰਿਵਰਤਨ ਅਤੇ ਕਰੀਫ਼ ਮੋਟਰ ਸਟਾਰਟ ਲਈ ਵੀ ਵਰਤਿਆ ਜਾ ਸਕਦਾ ਹੈ।ਇਹ IEC61 0 ਦੇ 0 ਮਾਨਕਾਂ ਦੇ ਨਾਲ ਮੇਲ ਖਾਂਦਾ ਹੈ।

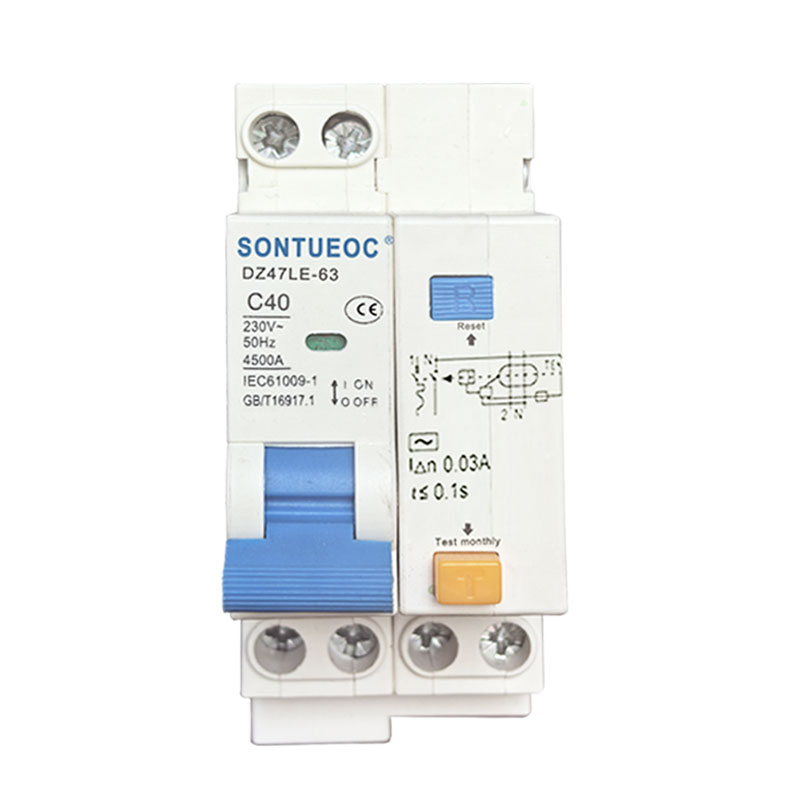

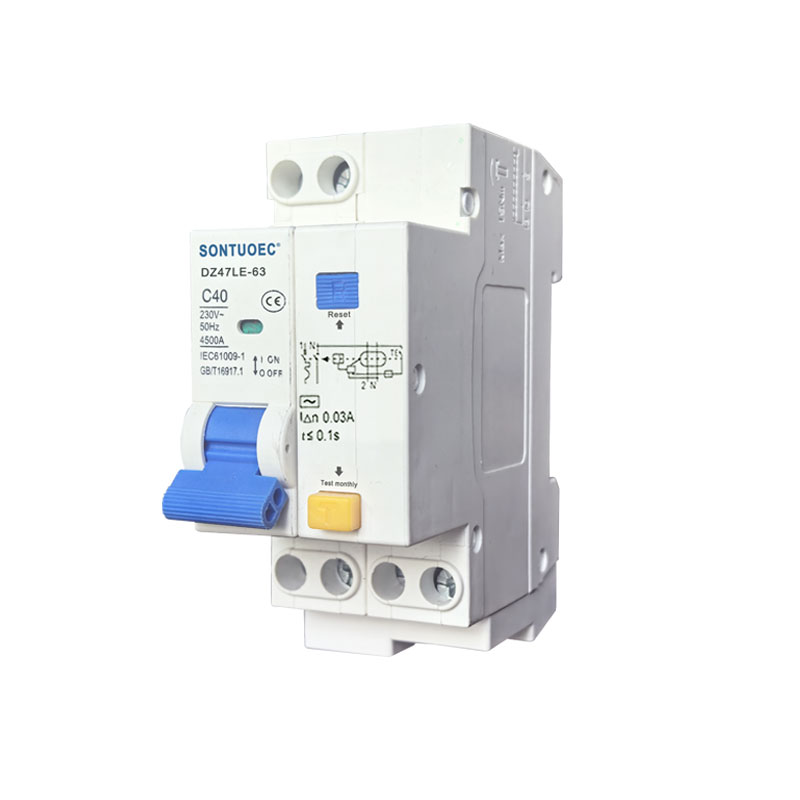

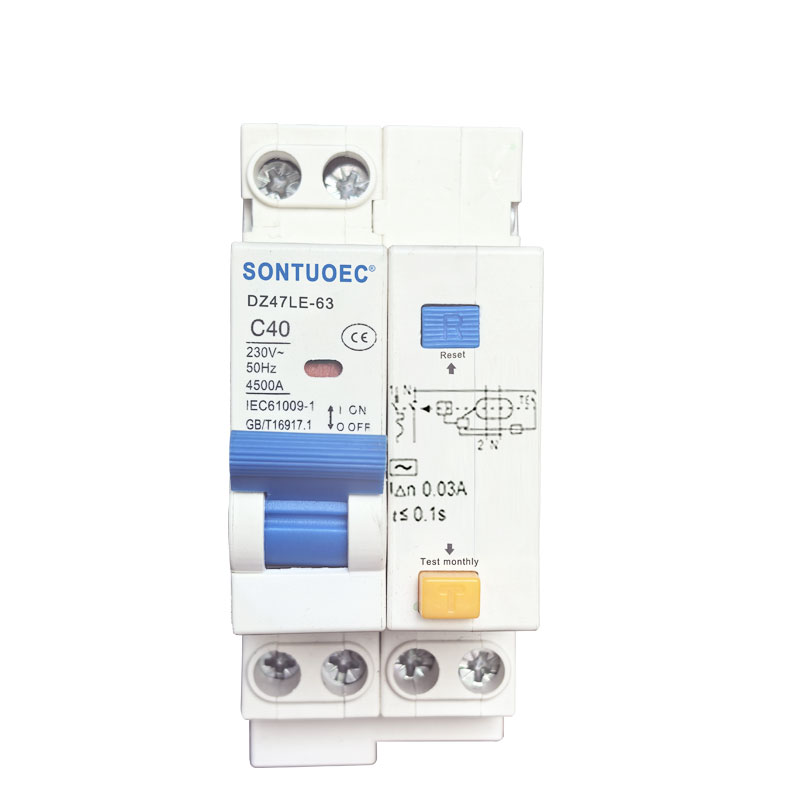

ਮਾਡਲ:DZ47LE-63

ਜਾਂਚ ਭੇਜੋ

ਉਤਪਾਦ ਵਰਣਨ

ਤਕਨੀਕੀ ਮਾਪਦੰਡ:

ਰੇਟ ਕੀਤੀ ਵੋਲਟੇਜ(V)	ਕੇਸ Inm(A) ਦਾ ਮੌਜੂਦਾ ਦਰਜਾ	ਖੰਭੇ	ਨਿਊਟਰਾ	ਰੇਟ ਕੀਤਾ CurrentIn(A)	ਰੇਟਡ ਸ਼ਾਰਟ ਸਰਕਟ ਬਰੇਕਿੰਗ ਸਮਰੱਥਾ ICU (KA)		ਦਰਜਾ ਪ੍ਰਾਪਤ ਮੌਜੂਦਾ ਲੀਕੇਜ ਬ੍ਰੇਕਿੰਗ ਕਰੰਟ	ਦਰਜਾ ਦਿੱਤਾ ਗਿਆ ਵਰਤਮਾਨ ਨਾ ਤੋੜਨ ਵਾਲਾ ਵਰਤਮਾਨ (mA)
ਰੇਟ ਕੀਤੀ ਵੋਲਟੇਜ(V)	ਕੇਸ Inm(A) ਦਾ ਮੌਜੂਦਾ ਦਰਜਾ	ਖੰਭੇ	ਲਾਈਨਲ	ਰੇਟ ਕੀਤਾ CurrentIn(A)	ਬਰੇਕਿੰਗ ਸਮਰੱਥਾ ICU (KA)	ਸੀ.ਓ.ਐਸ	(mA))	ਦਰਜਾ ਦਿੱਤਾ ਗਿਆ ਵਰਤਮਾਨ ਨਾ ਤੋੜਨ ਵਾਲਾ ਵਰਤਮਾਨ (mA)
230	6-63	1	N	6,10,16,	6	0.7	30,50,	15,25,
230	6-63	2		20,25,32,	6	0.7	100,300	50,150 ਹੈ
400	6-63	3		40,50,63 ਹੈ	6	0.7
400	6-63	3	N		6	0.7
400	6-63	4			6	0.7
230	6-63	1	N		4.5	0.8
400	6-63	2			4.5	0.8
400	6-63	3			4.5	0.8
400	6-63	3	N		4.5	0.8
400	6-63	4			4.5	0.8

ਓਵਰ-ਕਰੰਟ ਸੁਰੱਖਿਆ (ਇਲੈਕਟ੍ਰਾਨਿਕ):

1. ਐਪਲੀਕੇਸ਼ਨ

ਕਰਮਚਾਰੀ ਅਤੇ ਅੱਗ ਸੁਰੱਖਿਆ

ਓਵਰਲੋਡ ਅਤੇ ਸ਼ਾਰਟ-ਸਰਕਟਾਂ ਦੇ ਵਿਰੁੱਧ ਕੇਬਲ ਅਤੇ ਲਾਈਨ ਸੁਰੱਖਿਆ

2. RCBO ਦੀ ਚੋਣ ਕਰਨ ਲਈ ਆਮ ਨਿਯਮ:

a.ਰੇਟਿਡ ਬਕਾਇਆ ਓਪਰੇਟਿੰਗ ਕਰੰਟ

≤ 30 mA ਵਿੱਚ: ਸਿੱਧੇ ਸੰਪਰਕ ਦੇ ਮਾਮਲੇ ਵਿੱਚ ਵਾਧੂ ਸੁਰੱਖਿਆ ≤300 mA ਵਿੱਚ: ਜ਼ਮੀਨੀ ਫਾਲਟ ਕਰੰਟਾਂ ਦੇ ਮਾਮਲੇ ਵਿੱਚ ਰੋਕਥਾਮ ਅੱਗ ਸੁਰੱਖਿਆ

b.Tripping ਕਲਾਸ

AC ਕਲਾਸ - sinusoidal, ਬਦਲਵੇਂ ਕਰੰਟਾਂ ਲਈ ਟ੍ਰਿਪਿੰਗ ਯਕੀਨੀ ਬਣਾਈ ਜਾਂਦੀ ਹੈ, ਭਾਵੇਂ ਉਹ ਜਲਦੀ ਲਾਗੂ ਹੋਣ ਜਾਂ ਹੌਲੀ ਹੌਲੀ ਵਧਣ।

c.ਟ੍ਰਿਪਿੰਗ ਕਰਵ

C ਕਰਵ (5-10 ਇੰਚ) ਓਵਰਲੋਡ ਅਤੇ ਸ਼ਾਰਟ-ਸਰਕਟਾਂ ਦੇ ਵਿਰੁੱਧ ਸਰਕਟਾਂ ਦੀ ਸੁਰੱਖਿਆ ਅਤੇ ਨਿਯੰਤਰਣ; ਘੱਟ ਇਨਰਸ਼ ਕਰੰਟ ਦੇ ਨਾਲ ਰੋਧਕ ਅਤੇ ਪ੍ਰੇਰਕ ਲੋਡ ਲਈ ਸੁਰੱਖਿਆ।

ਡੀ ਕਰਵ (10-14 ਇੰਚ) ਓਵਰਲੋਡ ਅਤੇ ਸ਼ਾਰਟ-ਸਰਕਟਾਂ ਦੇ ਵਿਰੁੱਧ ਸਰਕਟਾਂ ਦੀ ਸੁਰੱਖਿਆ ਅਤੇ ਨਿਯੰਤਰਣ; ਸਰਕਟ ਬੰਦ ਹੋਣ 'ਤੇ ਉੱਚ ਇਨਰਸ਼ ਕਰੰਟ ਨਾਲ ਲੋਡ ਸਪਲਾਈ ਕਰਨ ਵਾਲੇ ਸਰਕਟਾਂ ਲਈ ਸੁਰੱਖਿਆ (LV/LV ਟ੍ਰਾਂਸਫਾਰਮਰ, ਬਰੇਕਡਾਊਨ ਲੈਂਪ)।
