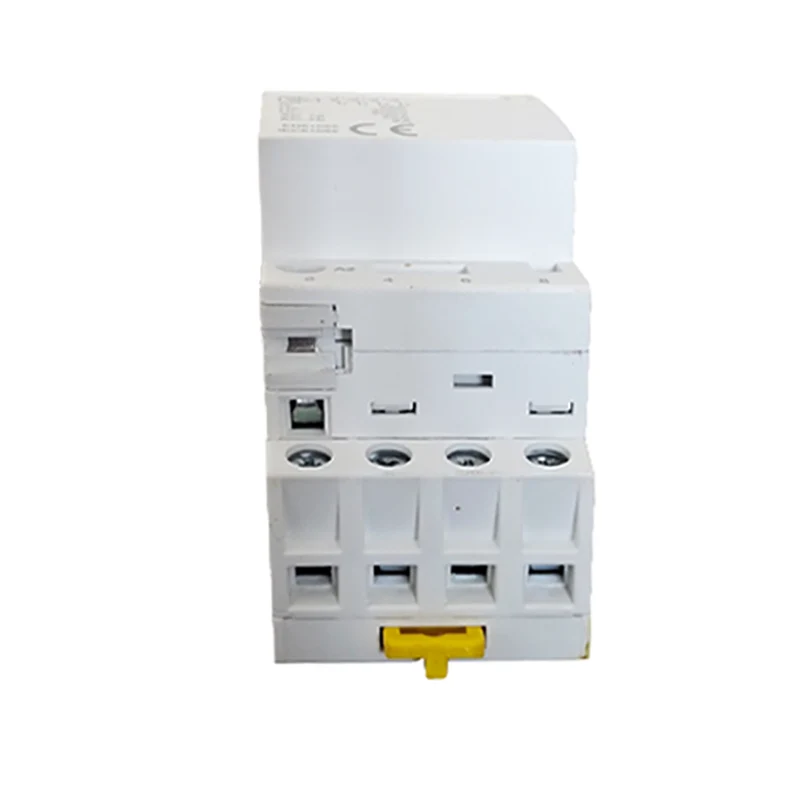

ਘਰੇਲੂ ਏ.ਸੀ. ਸਲਾਹਕਰਤਾ

ਕਿਸਮ					9mm ਵਿੱਚ ਚੌੜਾਈ ਮੋਡੀ ules ਲ
1 ਪੀ	ਰੇਟਿੰਗ (ਐਲ ਐਨ) ਏਸੀ -7 ਏ	ਰੇਟਿੰਗ (ਐਲ ਐਨ) ਏਸੀ -7 ਏ	ਨਿਯੰਤਰਣ ਵੋਲਟੇਜ (ਅਲਕੋ) (50Hz)	ਸੰਪਰਕ
	16 ਏ	6 ਏ	24	1 ਨਹੀਂ	2
	20 ਏ	7 ਏ	110	1NC
	25 ਏ	9 ਏ	230
2 ਪੀ
	16 ਏ	6 ਏ	24	2	2
	20 ਏ	7 ਏ	110	1no + 1nc
	25 ਏ	9 ਏ	230	2NC
	32 ਏ	12 ਏ	24	2	4
	40 ਏ	18 ਏ	110	1no + 1nc
	63 ਏ	25 ਏ	230	2NC
	100 ਏ	_	24		6
			110	2
			230
3 ਪੀ
	16 ਏ	6 ਏ	24	3 ਨਹੀਂ	4
	20 ਏ	7 ਏ	110	3NC
	25 ਏ	9 ਏ	230
	32 ਏ	12 ਏ	24	3 ਨਹੀਂ	6
	40 ਏ	18 ਏ	110	3NC
	63 ਏ	25 ਏ	230
4 ਪੀ
	16 ਏ	6 ਏ	24	4	4
	20 ਏ	7 ਏ	110	4 ਐਨ ਐਨ
	25 ਏ	9 ਏ	230	2NO + 2NC 3no + 1nc
	32 ਏ	12 ਏ	24	4	6
	40 ਏ	18 ਏ	110	4 ਐਨ ਐਨ
	63 ਏ	25 ਏ	230	2NO + 2NC 3no + 1nc
	100 ਏ	_	24	4	12
			110
			230

ਮੁੱਖ structure ਾਂਚਾ

ਘਰੇਲੂ ਏਸੀਸੀ ਨਾਲ ਸੰਪਰਕ ਕਰਨ ਵਾਲੇ ਵਿੱਚ ਆਮ ਤੌਰ ਤੇ ਹੇਠ ਦਿੱਤੇ ਹਿੱਸੇ ਹੁੰਦੇ ਹਨ:

ਸੰਪਰਕ ਸਿਸਟਮ: ਮੁੱਖ ਸੰਪਰਕ ਅਤੇ ਸਹਾਇਕ ਸੰਪਰਕਾਂ ਸਮੇਤ. ਮੁੱਖ ਸੰਪਰਕ ਦੀ ਵਰਤੋਂ ਮੁੱਖ ਸਰਕਟ ਨੂੰ ਚਾਲੂ ਕਰਨ ਅਤੇ ਤੋੜਨ ਲਈ ਕੀਤੀ ਜਾਂਦੀ ਹੈ, ਜਿਸਦੀ ਆਮ ਤੌਰ 'ਤੇ ਆਮ ਤੌਰ' ਤੇ ਇਕ ਵੱਡਾ ਦਰਜਾ ਹੁੰਦਾ; ਸਹਾਇਕ ਦੇ ਸੰਪਰਕ ਦੀ ਵਰਤੋਂ ਨਿਯੰਤਰਣ ਸਰਕਟ ਨੂੰ ਚਾਲੂ ਕਰਨ ਅਤੇ ਤੋੜਨ ਲਈ ਕੀਤੀ ਜਾਂਦੀ ਹੈ, ਜਿਸਦਾ ਇੱਕ ਛੋਟਾ ਰੇਟਡ ਮੌਜੂਦਾ ਹੁੰਦਾ ਹੈ.

ਇਲੈਕਟ੍ਰੋਮੈਗਨਨੇਟਿਕ ਪ੍ਰਣਾਲੀ: ਇਸ ਵਿੱਚ ਲੋਹੇ ਦੇ ਕੋਰ, ਆਰਮੁਰੇ ਅਤੇ ਕੋਇਲ ਹੁੰਦੇ ਹਨ. ਜਦੋਂ ਕੋਇਲ ਨੂੰ ener ਰਜਾ ਦਿੱਤਾ ਜਾਵੇ, ਤਾਂ ਕੋਰ ਇੱਕ ਚੁੰਬਕੀ ਖੇਤਰ ਤਿਆਰ ਕਰਦਾ ਹੈ ਜੋ ਕਿ ਆਰਮਚਰ ਨੂੰ ਆਕਰਸ਼ਿਤ ਕਰਦਾ ਹੈ ਅਤੇ ਸੰਪਰਕਾਂ ਨੂੰ ਬੰਦ ਕਰਦਾ ਹੈ; ਜਦੋਂ ਕੋਇਲ ਡੀਜਾਈਜਾਈਜ਼ਡ ਹੋਵੇ, ਚੁੰਬਕੀ ਫੀਲਡ ਅਲੋਪ ਹੋ ਜਾਂਦਾ ਹੈ, ਤਾਂ ਹਥਿਆਰਾਂ ਨੂੰ ਜਾਰੀ ਕੀਤਾ ਜਾਂਦਾ ਹੈ ਅਤੇ ਸੰਪਰਕ ਟੁੱਟ ਜਾਂਦੇ ਹਨ.

ਏਆਰਸੀ ਬੁਝਾਉਣ ਵਾਲੇ ਯੰਤਰ: ਚਾਪ ਨੂੰ ਬੁਝਾਉਣ ਲਈ ਵਰਤਿਆ ਜਾਂਦਾ ਹੈ ਜਦੋਂ ਸੰਪਰਕ ਦਸਤਾਵੇਜ਼ਾਂ ਨੂੰ ਡਿਸਕਨੈਕਟ ਕਰਨ ਲਈ, ਆਰਕ ਨੂੰ ਸੰਪਰਕਾਂ ਨੂੰ ਰੋਕ ਕੇ ਰੋਕਦਾ ਹੈ.

ਸ਼ੈੱਲ ਅਤੇ ਸਹਾਇਕ ਉਪਕਰਣ: ਸ਼ੈੱਲ ਦੀ ਵਰਤੋਂ ਬਾਹਰੀ ਵਾਤਾਵਰਣ ਦੇ ਪ੍ਰਭਾਵ ਤੋਂ ਬਚਾਉਣ ਲਈ ਕੀਤੀ ਜਾਂਦੀ ਹੈ; ਉਪਕਰਣਾਂ ਵਿੱਚ ਬਰੈਕਟ, ਟਰਮੀਨਲ, ਆਦਿ ਸ਼ਾਮਲ ਹੁੰਦੇ ਹਨ, ਜੋ ਕਿ ਸੰਪਰਕ ਦੇ ਸਥਾਪਨਾ ਅਤੇ ਵਾਇਰਿੰਗ ਕਰਨ ਲਈ ਵਰਤੇ ਜਾਂਦੇ ਹਨ.

ਓਪਰੇਸ਼ਨ ਦਾ ਸਿਧਾਂਤ

ਘਰੇਲੂ ਏਸੀ ਸੰਪਰਕ ਦਾ ਕੰਮ ਕਰਨ ਦੇ ਸਿਧਾਂਤ ਇਲੈਕਟ੍ਰੋਮੈਗਨੈਟਿਕ ਸ਼ਾਮਲ ਦੇ ਸਿਧਾਂਤ 'ਤੇ ਅਧਾਰਤ ਹਨ. ਜਦੋਂ ਕੋਇਲ ਨੂੰ ener ਰਜਾ ਦਿੱਤਾ ਜਾਵੇ, ਲੋਹੇ ਦਾ ਕੋਰ ਇੱਕ ਚੁੰਬਕੀ ਖੇਤਰ ਤਿਆਰ ਕਰਦਾ ਹੈ ਜੋ ਕਿ ਆਰਮਚਰ ਨੂੰ ਆਕਰਸ਼ਿਤ ਕਰਦਾ ਹੈ ਅਤੇ ਸੰਪਰਕ ਬੰਦ ਕਰਦਾ ਹੈ; ਜਦੋਂ ਕੋਇਲ ਡੀ-ਤਾਕਤਵਰ ਹੈ, ਤਾਂ ਚੁੰਬਕੀ ਖੇਤਰ ਅਲੋਪ ਹੋ ਜਾਂਦਾ ਹੈ, ਆਰਮਟ ਨੂੰ ਜਾਰੀ ਹੁੰਦਾ ਹੈ ਅਤੇ ਸੰਪਰਕ ਡਿਸਕਨੈਕਟ ਹੋ ਜਾਂਦੇ ਹਨ. ਕੋਇਲ ਦੇ ਤਾਕਤਵਰਕਰਨ ਅਤੇ ਡੀ-ਰਜਾਕਰਨ ਨੂੰ ਨਿਯੰਤਰਿਤ ਕਰਕੇ, ਘਰੇਲੂ ਸਰਕਟਾਂ ਦੀ ਰੱਖਿਆ ਨੂੰ ਪੂਰਾ ਕਰ ਲਿਆ ਜਾ ਸਕਦਾ ਹੈ.

ਤਕਨੀਕੀ ਮਾਪਦੰਡ

ਘਰੇਲੂ AC ਟਕਸੋਰਟਰਾਂ ਦੇ ਮੁੱਖ ਤਕਨੀਕੀ ਮਾਪਦੰਡਾਂ ਵਿੱਚ ਰੇਟਡ ਵੋਲਟੇਜ, ਰੇਟਡ ਬਾਰੰਬਾਰਤਾ, ਜੁੜਨ ਅਤੇ ਤੋੜਨ ਦੀ ਸਮਰੱਥਾ ਸ਼ਾਮਲ ਹਨ. ਇਹਨਾਂ ਮਾਪਦੰਡਾਂ ਦੀ ਚੋਣ ਨੂੰ ਘਰ ਦੇ ਸਰਕਟ ਦੀ ਅਸਲ ਸਥਿਤੀ ਦੇ ਅਨੁਸਾਰ ਸੰਪਰਕ ਕਰਨ ਵਾਲੇ ਨੂੰ ਯਕੀਨੀ ਬਣਾਉਣ ਅਤੇ ਸੁਰੱਖਿਅਤ ਵਰਤੋਂ ਨੂੰ ਯਕੀਨੀ ਬਣਾਉਣ ਲਈ ਨਿਰਧਾਰਤ ਕੀਤਾ ਜਾਣਾ ਚਾਹੀਦਾ ਹੈ.

ਰੇਟਡ ਵੋਲਟੇਜ: ਵੋਲਟੇਜ ਪੱਧਰ ਦਾ ਹਵਾਲਾ ਦਿੰਦਾ ਹੈ ਜਦੋਂ ਸੰਪਰਕ ਆਮ ਤੌਰ ਤੇ ਕੰਮ ਕਰਦਾ ਹੈ.

ਮੌਜੂਦਾ ਰੇਟ ਕੀਤਾ ਗਿਆ: ਵੱਧ ਤੋਂ ਵੱਧ ਵਰਤਮਾਨ ਨੂੰ ਦਰਸਾਉਂਦਾ ਹੈ ਕਿ ਸੰਪਰਕ ਰੇਟ ਵੋਲਟੇਜ ਦੇ ਤਹਿਤ ਲੰਬੇ ਸਮੇਂ ਲਈ ਦਾ ਸਾਹਮਣਾ ਕਰ ਸਕਦਾ ਹੈ.

ਦਰਜਾ ਦਿੱਤੀ ਬਾਰੰਬਾਰਤਾ: ਬਿਜਲੀ ਸਪਲਾਈ ਦੀ ਬਾਰੰਬਾਰਤਾ ਜਦੋਂ ਸੰਪਰਕ ਆਮ ਤੌਰ ਤੇ ਕੰਮ ਕਰਦਾ ਹੈ.

ਕਨੈਕਟ ਕਰਨਾ ਅਤੇ ਤੋੜਨ ਦੀ ਸਮਰੱਥਾ: ਵੱਧ ਤੋਂ ਵੱਧ ਵਰਤਮਾਨ ਜੋ ਸੰਪਰਕ ਭਰੋਸੇਯੋਗ ਹੈ ਅਤੇ ਨਿਰਧਾਰਤ ਸ਼ਰਤਾਂ ਦੇ ਅਧੀਨ ਤੋੜ ਸਕਦਾ ਹੈ.
