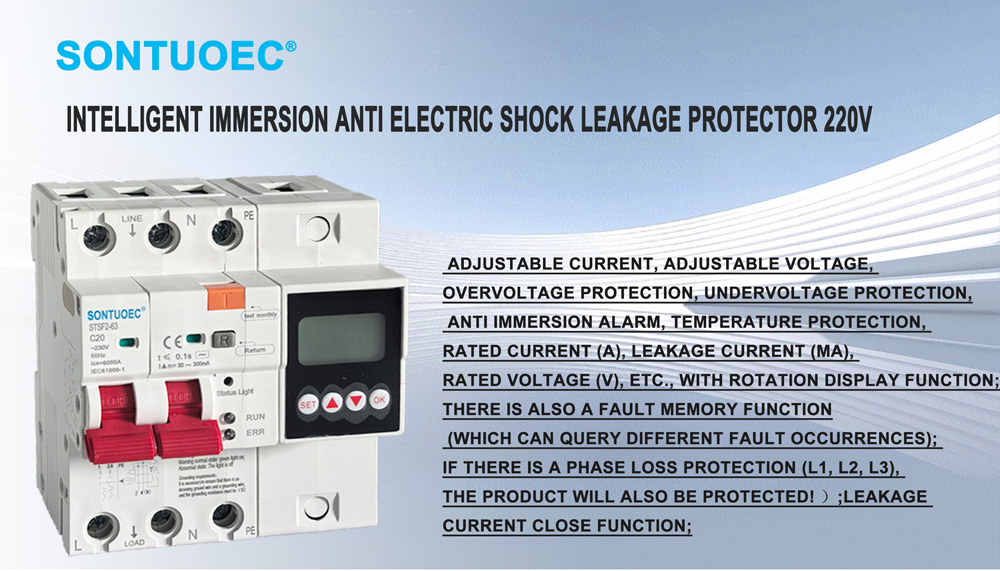

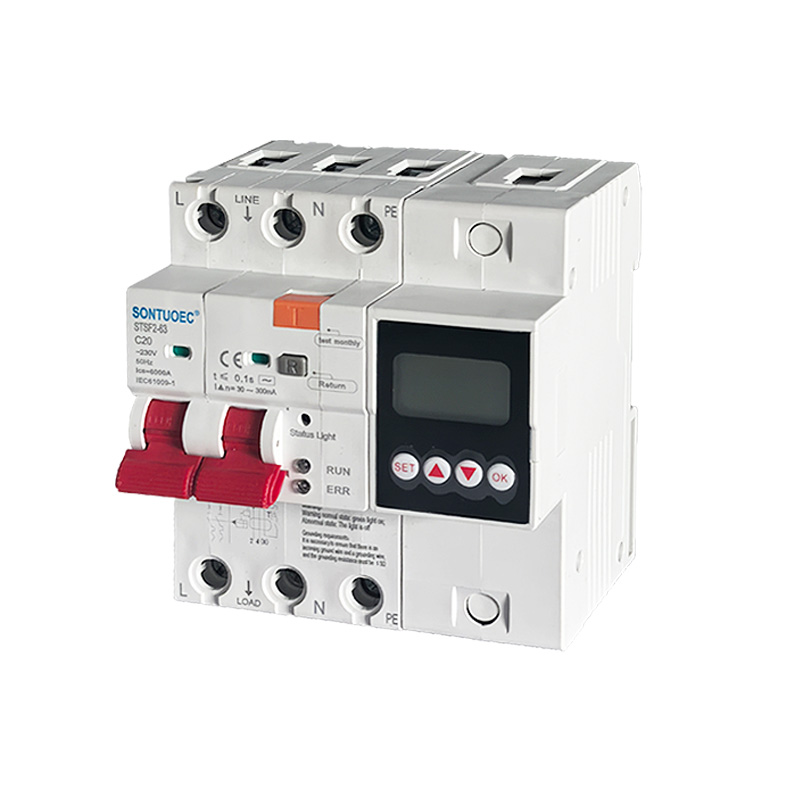

ਇੰਟੈਲੀਜੈਂਟ ਇਮਰਸ਼ਨ ਐਂਟੀ ਇਲੈਕਟ੍ਰਿਕ ਸ਼ੌਕ ਲੀਕੇਜ ਪ੍ਰੋਟੈਕਟਰ 220V ਏਅਰ ਸਰਕਟ ਬ੍ਰੇਕਰ

STSF2-63/100 100A 2p 4p ਮਲਟੀਫੰਕਸ਼ਨਲ RCBO AC 50/60Hz ਲਈ ਢੁਕਵਾਂ ਹੈ, 230V-400V ਦੀ ਵੋਲਟੇਜ ਅਤੇ 100A ਦੇ ਰੇਟ ਕੀਤੇ ਕਰੰਟ ਵਾਲੇ ਸਰਕਟ ਵਿੱਚ ਰੇਟ ਕੀਤਾ ਗਿਆ ਹੈ, ਜਦੋਂ ਇੱਕ ਵਿਅਕਤੀ ਨੂੰ ਬਿਜਲੀ ਦਾ ਕਰੰਟ ਲੱਗ ਜਾਂਦਾ ਹੈ ਜਾਂ ਪਾਵਰ ਗਰਿੱਡ ਲੀਕ ਹੁੰਦਾ ਹੈ। ਜਦੋਂ ਲੀਕੇਜ, ਓਵਰਵੋਲਟੇਜ ਅਤੇ ਅੰਡਰਵੋਲਟੇਜ ਨਿਰਧਾਰਤ ਮੁੱਲਾਂ 'ਤੇ ਪਹੁੰਚ ਜਾਂਦੇ ਹਨ, ਤਾਂ ਬਕਾਇਆ ਮੌਜੂਦਾ ਸਰਕਟ ਬ੍ਰੇਕਰ ਬਹੁਤ ਥੋੜ੍ਹੇ ਸਮੇਂ ਵਿੱਚ ਤੇਜ਼ੀ ਨਾਲ ਬਿਜਲੀ ਸਪਲਾਈ ਨੂੰ ਕੱਟ ਸਕਦਾ ਹੈ। ਜਦੋਂ ਬਕਾਇਆ ਮੌਜੂਦਾ ਸਰਕਟ ਬ੍ਰੇਕਰ ਦਾ ਮਾਨੀਟਰਿੰਗ ਤਾਪਮਾਨ ਨਿਰਧਾਰਤ ਮੁੱਲ 'ਤੇ ਪਹੁੰਚ ਜਾਂਦਾ ਹੈ, ਤਾਂ ਨਿਗਰਾਨੀ ਜ਼ਮੀਨੀ ਤਾਰ ਕਨੈਕਟ ਨਹੀਂ ਹੁੰਦੀ ਹੈ। ਜਦੋਂ ਕਨੈਕਟ ਕੀਤਾ ਜਾਂਦਾ ਹੈ, ਤਾਂ ਉਤਪਾਦ ਕਰਮਚਾਰੀਆਂ ਅਤੇ ਬਿਜਲਈ ਉਪਕਰਨਾਂ ਦੀ ਸੁਰੱਖਿਆ ਨੂੰ ਬਚਾਉਣ ਲਈ ਇੱਕ ਅਲਾਰਮ ਧੁਨੀ ਛੱਡਦਾ ਹੈ, ਅਤੇ ਬਚ ਸਕਦਾ ਹੈ ਪਾਵਰ ਗਰਿੱਡ ਵਿੱਚ ਓਵਰਵੋਲਟੇਜ ਕਾਰਨ ਉਪਕਰਨਾਂ ਨੂੰ ਹੋਣ ਵਾਲੇ ਨੁਕਸਾਨ ਨੂੰ ਰੋਕੋ। ਓਵਰਲੋਡ, ਸ਼ਾਰਟ ਸਰਕਟ, ਲੀਕੇਜ, ਓਵਰਵੋਲਟੇਜ ਅੰਡਰਵੋਲਟੇਜ ਅਤੇ ਜ਼ਿਆਦਾ ਤਾਪਮਾਨ ਸੁਰੱਖਿਆ ਫੰਕਸ਼ਨਾਂ ਦੀ ਵਰਤੋਂ ਆਮ ਹਾਲਤਾਂ ਵਿੱਚ ਬਿਜਲੀ ਉਪਕਰਣਾਂ ਨੂੰ ਰੁਕ-ਰੁਕ ਕੇ ਚਾਲੂ ਅਤੇ ਬੰਦ ਕਰਨ ਲਈ ਵੀ ਕੀਤੀ ਜਾ ਸਕਦੀ ਹੈ। ਲਾਈਟਿੰਗ ਸਰਕਟ, ਖਾਸ ਕਰਕੇ ਉਦਯੋਗਿਕ ਅਤੇ ਵਪਾਰਕ ਰੋਸ਼ਨੀ ਵੰਡ ਪ੍ਰਣਾਲੀਆਂ ਲਈ ਢੁਕਵੇਂ। ਉਤਪਾਦ ਦੀ ਇੱਕ ਛੋਟੀ ਜਿਹੀ ਮਾਤਰਾ, ਸੰਖੇਪ ਬਣਤਰ, ਅਤੇ ਹੋਰ ਸਮਾਨ ਉਤਪਾਦਾਂ ਨਾਲੋਂ ਬਿਹਤਰ ਲਾਗਤ-ਪ੍ਰਭਾਵਸ਼ਾਲੀ ਹੈ। ਇਹ ਇੱਕ ਸੁੰਦਰ ਦਿੱਖ ਹੈ, ਉੱਚ ਬਰੇਕਿੰਗ ਸਮਰੱਥਾ ਇਸ ਨੂੰ ਘਰੇਲੂ ਬਿਜਲੀ ਵੰਡ ਲਈ ਇੱਕ ਵਧੀਆ ਵਿਕਲਪ ਬਣਾਉਂਦੀ ਹੈ। ਇਹ ਉਤਪਾਦ GB/T 16917.1 ਅਤੇ IEC 61009-1 ਮਾਪਦੰਡਾਂ ਦੀ ਪਾਲਣਾ ਕਰਦਾ ਹੈ ਅਤੇ ਇਸਨੇ CE ਪ੍ਰਮਾਣੀਕਰਣ ਪ੍ਰਾਪਤ ਕੀਤਾ ਹੈ।

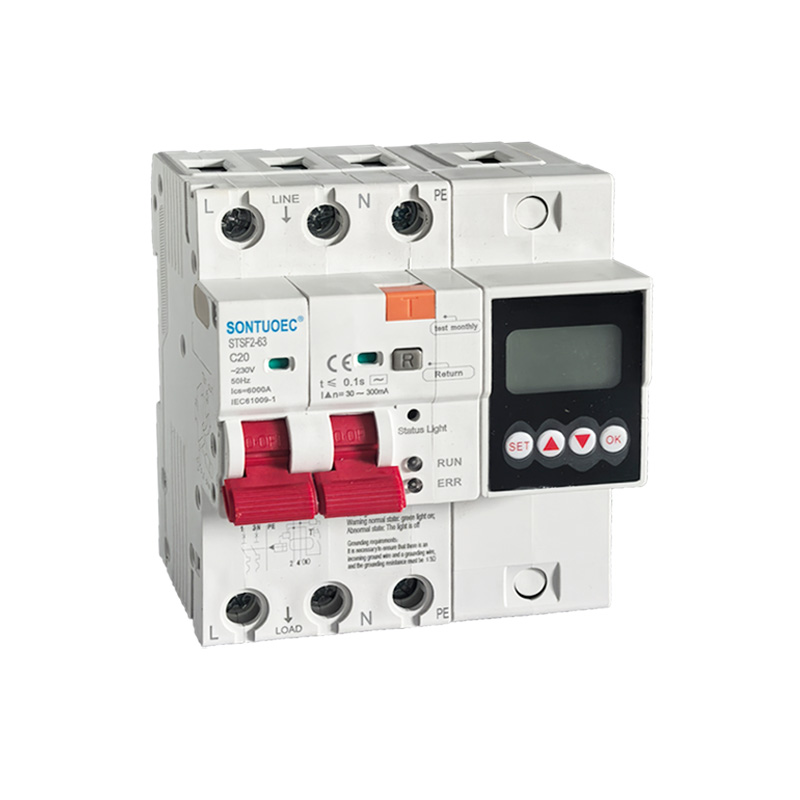

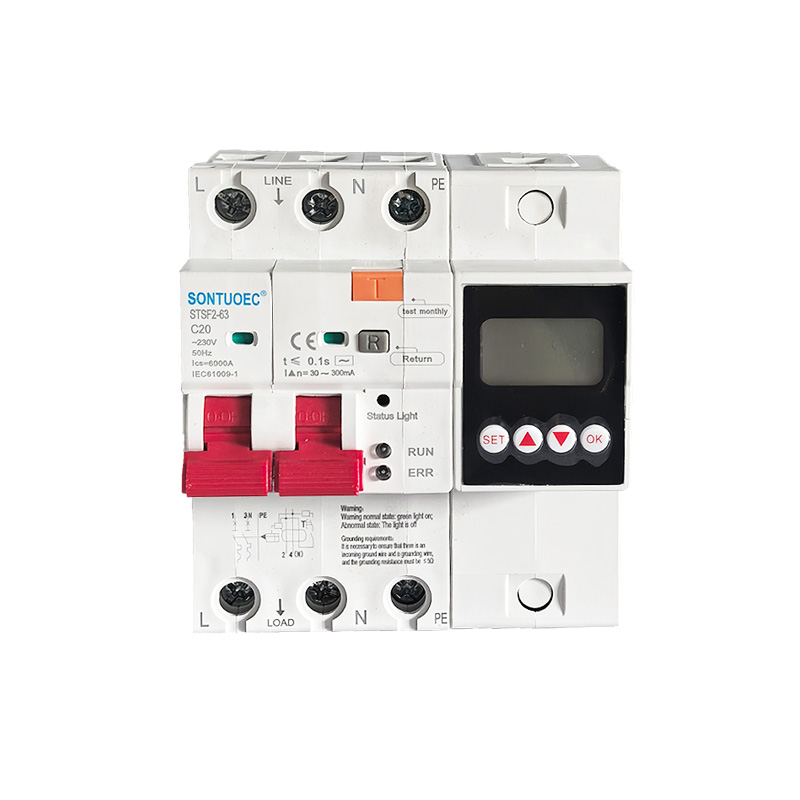

ਮਾਡਲ:STFS2-63

ਜਾਂਚ ਭੇਜੋ

ਉਤਪਾਦ ਵਰਣਨ

ਨਿਰਧਾਰਨ:

ਇਲੈਕਟ੍ਰੀਕਲ ਵਿਸ਼ੇਸ਼ਤਾਵਾਂ	ਮਿਆਰੀ	ਯੂਨਿਟ	IEC/EN 61009-1
	ਮੋਡ		ਇਲੈਕਟ੍ਰਾਨਿਕ ਕਿਸਮ
	ਕਿਸਮ (ਧਰਤੀ ਲੀਕੇਜ ਦਾ ਤਰੰਗ ਰੂਪ ਮਹਿਸੂਸ ਕੀਤਾ ਗਿਆ)		ਏ.ਸੀ
	ਥਰਮੋ-ਚੁੰਬਕੀ ਰੀਲੀਜ਼ ਗੁਣ		ਬੀ, ਸੀ, ਡੀ
	ਰੇਟ ਕੀਤਾ ਮੌਜੂਦਾ ln	A	6-100A(6,10,16,20,25,32,40,63; 80,100A) ਵਿਵਸਥਿਤ
	ਖੰਭੇ	P	1P+N, 3P+N
	ਦਰਜਾ ਦਿੱਤਾ ਵੋਲਟੇਜ Ue	V	AC 230, 400 (ਅਡਜੱਸਟੇਬਲ)
	ਦਰਜਾ ਪ੍ਰਾਪਤ ਸੰਵੇਦਨਸ਼ੀਲਤਾ I△n	A	30-300mA(30,100,300mA) ਅਡਜਸਟੇਬਲ
	ਦਰਜਾਬੱਧ ਰਹਿੰਦ-ਖੂੰਹਦ ਬਣਾਉਣ ਅਤੇ ਤੋੜਨ ਦੀ ਸਮਰੱਥਾ l△m	A	500
	ਰੇਟ ਕੀਤਾ ਸ਼ਾਰਟ-ਸਰਕਟ ਸਮਰੱਥਾ Icn	A	6000
	ਬਰੇਕ ਟਾਈਮ ਦੇ ਤਹਿਤ ਆਈ△n	S	≤0.1
	ਰੇਟ ਕੀਤੀ ਬਾਰੰਬਾਰਤਾ	Hz	50/60
	ਵੋਲਟੇਜ (1.2/50) Uimp ਦੇ ਨਾਲ ਦਰਜਾ ਦਿੱਤਾ ਗਿਆ	V	4000
	1 ਮਿੰਟ ਲਈ ind.Freq 'ਤੇ ਡਾਇਲੈਕਟ੍ਰਿਕ ਟੈਸਟ ਵੋਲਟੇਜ	kV	2
	ਇਨਸੂਲੇਸ਼ਨ ਵੋਲਟੇਜ Ui	V	250
	ਪ੍ਰਦੂਸ਼ਣ ਦੀ ਡਿਗਰੀ		2
ਓਥੇr	ਓਵਰ/ ਅੰਡਰ ਵੋਲਟੇਜ ਸੁਰੱਖਿਆ;	ਅਤੇ	ਤਾਪਮਾਨ ਸੁਰੱਖਿਆ ; ਫਾਇਰ-ਅਲਵਾਰਮ ਅਤੇ ਹੋਰ
ਮਕੈਨੀਕਲ ਵਿਸ਼ੇਸ਼ਤਾਵਾਂ	ਬਿਜਲੀ ਜੀਵਨ		4000
	ਮਕੈਨੀਕਲ ਜੀਵਨ		10000
	ਨੁਕਸ ਮੌਜੂਦਾ ਸੂਚਕ		ਹਾਂ
	ਸੁਰੱਖਿਆ ਦੀ ਡਿਗਰੀ		IP20
	ਅੰਬੀਨਟ ਤਾਪਮਾਨ	ºਸੀ	-5~+40(ਵਿਸ਼ੇਸ਼ ਐਪਲੀਕੇਸ਼ਨ ਕਿਰਪਾ ਕਰਕੇ ਵੇਖੋ
	(ਰੋਜ਼ਾਨਾ ਔਸਤ≤35ºC ਨਾਲ)	ºਸੀ	ਤਾਪਮਾਨ ਮੁਆਵਜ਼ਾ ਸੁਧਾਰ)
	ਸਟੋਰੇਜ਼ ਤਾਪਮਾਨ	ºਸੀ	-25~+70
ਇੰਸਟਾਲੇਸ਼ਨ	ਟਰਮੀਨਲ ਕਨੈਕਸ਼ਨ ਦੀ ਕਿਸਮ		ਕੇਬਲ/ਪਿੰਨ-ਟਾਈਪ ਬੱਸਬਾਰ/ਯੂ-ਟਾਈਪ ਬੱਸਬਾਰ

	ਟਰਮੀਨਲ ਦਾ ਆਕਾਰ ਕੇਬਲ ਲਈ ਉੱਪਰ/ਹੇਠਾਂ	ਮਿਲੀਮੀਟਰ2	25
	ਟਰਮੀਨਲ ਦਾ ਆਕਾਰ ਕੇਬਲ ਲਈ ਉੱਪਰ/ਹੇਠਾਂ	AWG	18-5
	ਬੱਸਬਾਰ ਲਈ ਟਰਮੀਨਲ ਦਾ ਆਕਾਰ ਸਿਖਰ/ਹੇਠਾਂ	ਮਿਲੀਮੀਟਰ2	25
	ਬੱਸਬਾਰ ਲਈ ਟਰਮੀਨਲ ਦਾ ਆਕਾਰ ਸਿਖਰ/ਹੇਠਾਂ	AWG	18-3

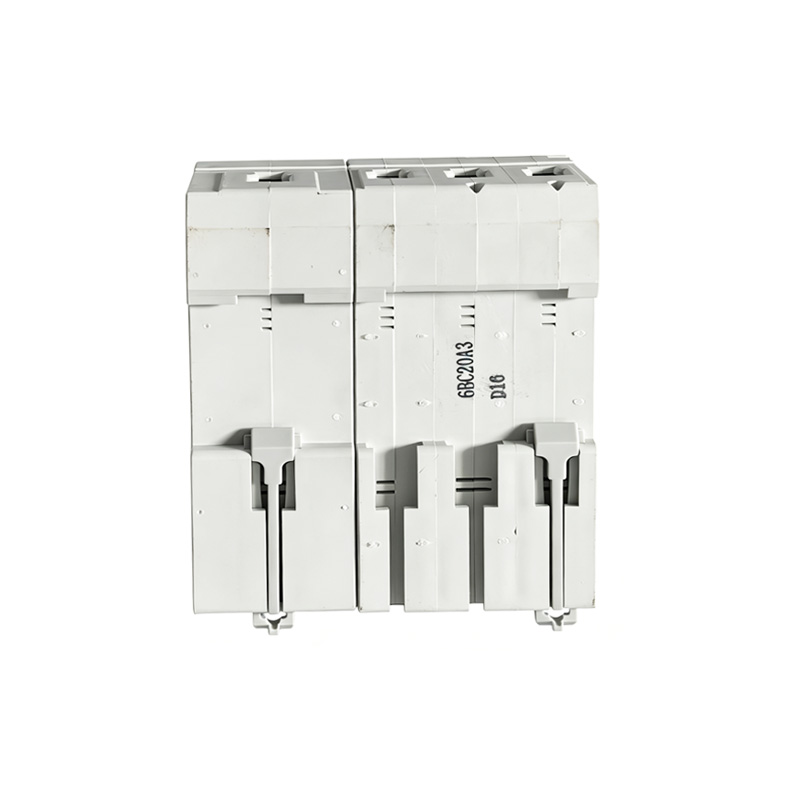

	ਮਾਊਂਟਿੰਗ		ਤੇਜ਼ ਕਲਿੱਪ ਡਿਵਾਈਸ ਦੇ ਜ਼ਰੀਏ DIN ਰੇਲ EN 60715(35mm) 'ਤੇ
	ਕਨੈਕਸ਼ਨ		ਸਿਖਰ ਤੋਂ

ਆਲੇ ਦੁਆਲੇ ਦੀ ਹਵਾ ਦਾ ਤਾਪਮਾਨ:

1. ਅੰਬੀਨਟ ਹਵਾ ਦਾ ਤਾਪਮਾਨ -5 1C ਤੋਂ ਘੱਟ ਨਹੀਂ ਹੋਣਾ ਚਾਹੀਦਾ, +40 C ਤੋਂ ਵੱਧ ਨਹੀਂ, ਅਤੇ ਰੋਜ਼ਾਨਾ ਔਸਤ ਮੁੱਲ +35 C ਤੋਂ ਵੱਧ ਨਹੀਂ ਹੋਣਾ ਚਾਹੀਦਾ ਹੈ।

2. ਉਚਾਈ: ਇੰਸਟਾਲੇਸ਼ਨ ਸਾਈਟ ਦੀ ਉਚਾਈ 2000m ਤੋਂ ਵੱਧ ਨਹੀਂ ਹੋਣੀ ਚਾਹੀਦੀ।

3. ਵਾਯੂਮੰਡਲ ਦੀਆਂ ਸਥਿਤੀਆਂ

ਹਵਾ ਸਾਫ਼ ਹੈ, ਅਤੇ ਵੱਧ ਤੋਂ ਵੱਧ ਤਾਪਮਾਨ +40'C 'ਤੇ, ਹਵਾ ਦੀ ਸਾਪੇਖਿਕ ਨਮੀ 50% ਤੋਂ ਵੱਧ ਨਹੀਂ ਹੈ। ਘੱਟ ਤਾਪਮਾਨਾਂ, ਜਿਵੇਂ ਕਿ + 20 C 'ਤੇ ਉੱਚ ਸਾਪੇਖਿਕ ਨਮੀ ਦੀ ਇਜਾਜ਼ਤ ਹੈ,

ਅਨੁਸਾਰੀ ਨਮੀ 90% ਤੋਂ ਵੱਧ ਨਹੀਂ ਹੋਣੀ ਚਾਹੀਦੀ. ਕਦੇ-ਕਦਾਈਂ ਤਾਪਮਾਨ ਵਿੱਚ ਤਬਦੀਲੀਆਂ ਕਾਰਨ ਮੱਧਮ ਸੰਘਣਾਪਣ ਦੇ ਕਾਰਨ, ਢੁਕਵੇਂ ਉਪਾਅ ਕਰਨ ਵੱਲ ਧਿਆਨ ਦਿੱਤਾ ਜਾਣਾ ਚਾਹੀਦਾ ਹੈ।

4. ਇੰਸਟਾਲੇਸ਼ਨ ਸ਼੍ਰੇਣੀ ਇੰਸਟਾਲੇਸ਼ਨ ਸ਼੍ਰੇਣੀਆਂ lI ਅਤੇ III ਹਨ

ਖੰਭਿਆਂ ਦੀ ਮੌਜੂਦਾ ਅਤੇ ਸੰਖਿਆ

100A: ਇਹ ਦਰਸਾਉਂਦਾ ਹੈ ਕਿ RCBO ਨੂੰ 100 amps 'ਤੇ ਦਰਜਾ ਦਿੱਤਾ ਗਿਆ ਹੈ। ਮੌਜੂਦਾ ਰੇਟਿੰਗ ਕਰੰਟ ਦਾ ਵੱਧ ਤੋਂ ਵੱਧ ਮੁੱਲ ਹੈ ਜੋ ਸਰਕਟ ਬ੍ਰੇਕਰ ਓਵਰਹੀਟਿੰਗ ਜਾਂ ਨੁਕਸਾਨ ਦੇ ਬਿਨਾਂ ਲਗਾਤਾਰ ਲੈ ਜਾ ਸਕਦਾ ਹੈ।

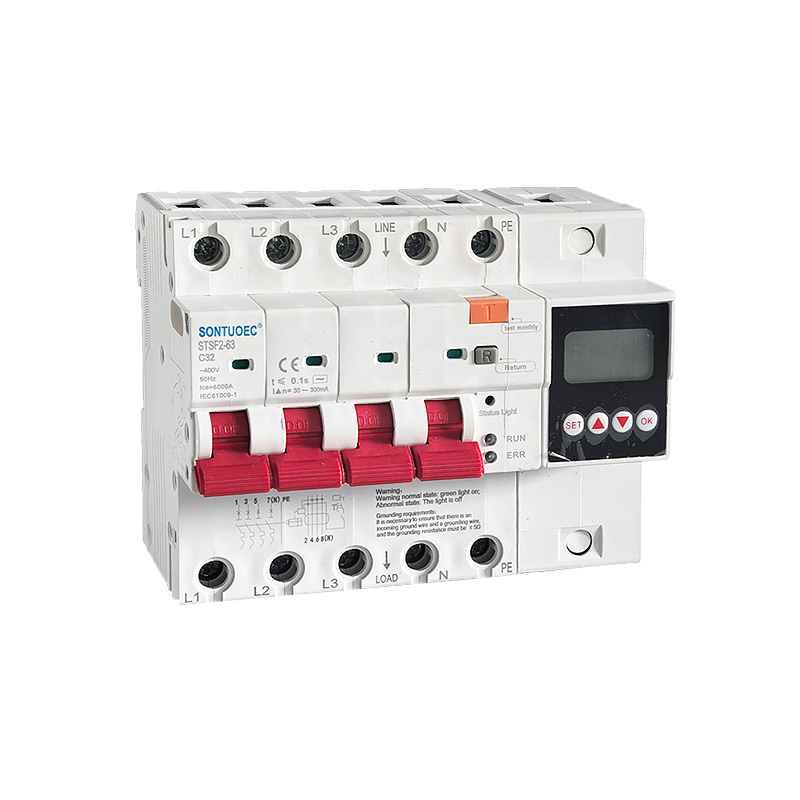

2p, 4p: ਇੱਥੇ “p” ਖੰਭਿਆਂ ਦੀ ਸੰਖਿਆ ਲਈ ਹੈ, ਅਰਥਾਤ, ਸਰਕਟ ਫੇਜ਼ਾਂ ਦੀ ਸੰਖਿਆ ਜਿਸ ਨਾਲ ਸਰਕਟ ਬ੍ਰੇਕਰ ਨੂੰ ਜੋੜਿਆ ਜਾ ਸਕਦਾ ਹੈ। 2p ਦਾ ਮਤਲਬ ਹੈ ਕਿ ਸਰਕਟ ਬ੍ਰੇਕਰ ਨੂੰ ਦੋ ਸਰਕਟ ਪੜਾਵਾਂ (ਆਮ ਤੌਰ 'ਤੇ ਫਾਇਰ ਅਤੇ ਜ਼ੀਰੋ) ਨਾਲ ਜੋੜਿਆ ਜਾ ਸਕਦਾ ਹੈ, ਜਦੋਂ ਕਿ 4p ਦਾ ਮਤਲਬ ਹੈ ਕਿ ਇਸਨੂੰ ਚਾਰ ਸਰਕਟ ਪੜਾਵਾਂ (ਆਮ ਤੌਰ 'ਤੇ ਤਿੰਨ-ਪੜਾਅ ਫਾਇਰ ਅਤੇ ਜ਼ੀਰੋ) ਨਾਲ ਜੋੜਿਆ ਜਾ ਸਕਦਾ ਹੈ।

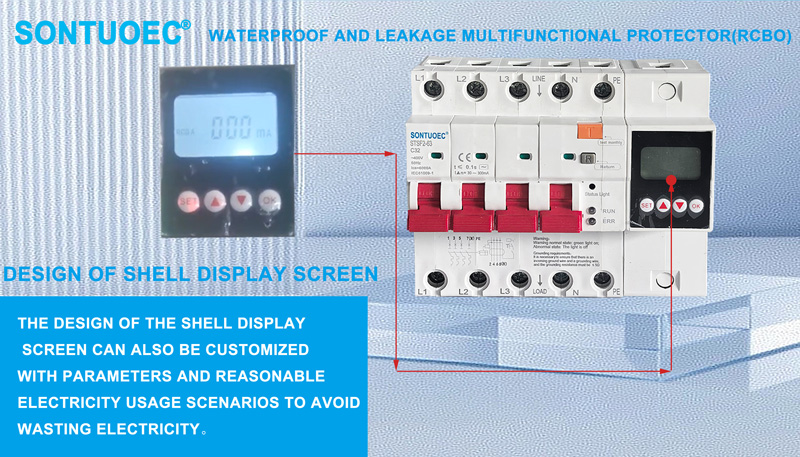

ਬਹੁ-ਕਾਰਜਸ਼ੀਲ

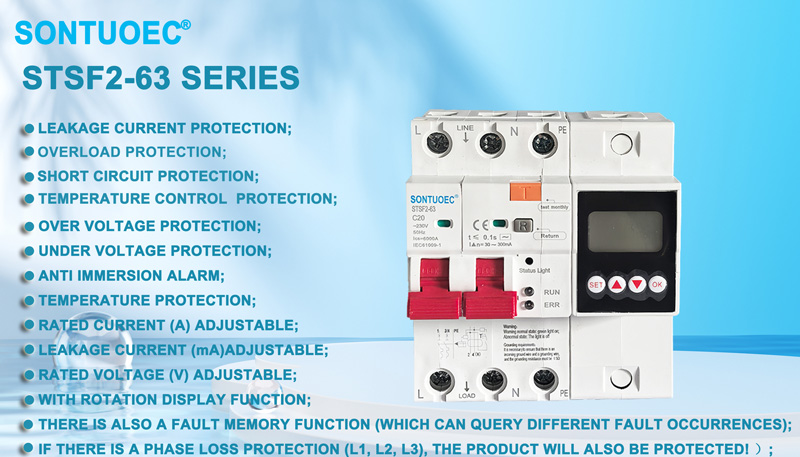

ਮਲਟੀਫੰਕਸ਼ਨਲ ਦਰਸਾਉਂਦਾ ਹੈ ਕਿ ਇਹ 100A 2p 4p ਮਲਟੀਫੰਕਸ਼ਨਲ RCBO ਕਈ ਤਰ੍ਹਾਂ ਦੇ ਸੁਰੱਖਿਆ ਫੰਕਸ਼ਨਾਂ ਨਾਲ ਲੈਸ ਹੈ। ਬੁਨਿਆਦੀ ਓਵਰਲੋਡ ਅਤੇ ਸ਼ਾਰਟ-ਸਰਕਟ ਸੁਰੱਖਿਆ ਤੋਂ ਇਲਾਵਾ, ਇਹ ਲੀਕੇਜ ਸੁਰੱਖਿਆ, ਅੰਡਰਵੋਲਟੇਜ ਸੁਰੱਖਿਆ, ਓਵਰਵੋਲਟੇਜ ਸੁਰੱਖਿਆ, ਅਤੇ ਹੋਰ ਵੀ ਪ੍ਰਦਾਨ ਕਰ ਸਕਦਾ ਹੈ. ਤਾਪਮਾਨ ਸੁਰੱਖਿਆ，ਵਾਟਰ ਇਨਗਰੇਸ ਅਲਾਰਮ，ਵਿਵਸਥਿਤ ਕਰੰਟ ਅਤੇ ਵੋਲਟੇਜ।ਇਹ ਸੁਰੱਖਿਆ RCBO ਨੂੰ ਸਰਕਟਾਂ ਅਤੇ ਉਪਕਰਣਾਂ ਲਈ ਵਧੇਰੇ ਵਿਆਪਕ ਸੁਰੱਖਿਆ ਪ੍ਰਦਾਨ ਕਰਨ ਦੀ ਆਗਿਆ ਦਿੰਦੀਆਂ ਹਨ।

ਚੇਤਾਵਨੀ!

ਚੇਤਾਵਨੀ ਆਮ ਸਥਿਤੀ: ਹਰੀ ਰੋਸ਼ਨੀ ਚਾਲੂ;

ਅਸਧਾਰਨ ਸਥਿਤੀ: ਰੋਸ਼ਨੀ ਬੰਦ ਹੈ

ਜ਼ਮੀਨੀ ਲੋੜਾਂ:

ਇਹ ਯਕੀਨੀ ਬਣਾਉਣ ਲਈ ਜ਼ਰੂਰੀ ਹੈ ਕਿ ਇੱਕ ਆਉਣ ਵਾਲੀ ਜ਼ਮੀਨੀ ਤਾਰ ਅਤੇ ਇੱਕ ਗਰਾਉਂਡਿੰਗ ਤਾਰ ਹੈ, ਅਤੇ ਗਰਾਉਂਡਿੰਗ ਪ੍ਰਤੀਰੋਧ s 5Q ਹੋਣਾ ਚਾਹੀਦਾ ਹੈ!

ਐਪਲੀਕੇਸ਼ਨ ਦ੍ਰਿਸ਼

ਕਿਉਂਕਿ RCBO ਦੇ ਕਈ ਤਰ੍ਹਾਂ ਦੇ ਸੁਰੱਖਿਆ ਫੰਕਸ਼ਨ ਹਨ, ਇਹ ਅਕਸਰ ਉਹਨਾਂ ਸਰਕਟਾਂ ਵਿੱਚ ਵਰਤਿਆ ਜਾਂਦਾ ਹੈ ਜਿਹਨਾਂ ਲਈ ਨਿੱਜੀ ਸੁਰੱਖਿਆ ਦੀ ਲੋੜ ਹੁੰਦੀ ਹੈ, ਜਿਵੇਂ ਕਿ ਰੋਸ਼ਨੀ ਲਈ ਬਿਜਲੀ ਦੇ ਸਰਕਟ, ਕਮਜ਼ੋਰ ਪਾਵਰ, ਅਤੇ ਘਰਾਂ ਅਤੇ ਜਨਤਕ ਸਥਾਨਾਂ ਵਿੱਚ ਬਿਜਲੀ ਦੇ ਉਪਕਰਨ। ਇਹ ਸਥਾਨ ਅਕਸਰ ਪਾਣੀ ਅਤੇ ਨਮੀ ਦੁਆਰਾ ਦਰਸਾਏ ਜਾਂਦੇ ਹਨ, ਜੋ ਆਸਾਨੀ ਨਾਲ ਲੀਕੇਜ ਦੁਰਘਟਨਾਵਾਂ ਦਾ ਕਾਰਨ ਬਣ ਸਕਦੇ ਹਨ। ਇਸ ਤੋਂ ਇਲਾਵਾ, ਆਰਸੀਬੀਓ ਦੀ ਵਰਤੋਂ ਉਦਯੋਗਿਕ ਬਿਜਲੀ ਪ੍ਰਣਾਲੀਆਂ ਵਿੱਚ ਵੀ ਕੀਤੀ ਜਾ ਸਕਦੀ ਹੈ ਜਿੱਥੇ ਮਨੁੱਖੀ ਸੁਰੱਖਿਆ ਇੱਕ ਪੂਰਵ ਸ਼ਰਤ ਹੈ, ਜਿਵੇਂ ਕਿ ਪੈਰੀਫਿਰਲ ਲਾਈਟ ਕੰਟਰੋਲ ਸਰਕਟ, ਰਾਡਾਰ ਸਿਸਟਮ, ਅਤੇ ਭੂ-ਵਿਗਿਆਨਕ ਖੋਜ ਯੰਤਰ।
