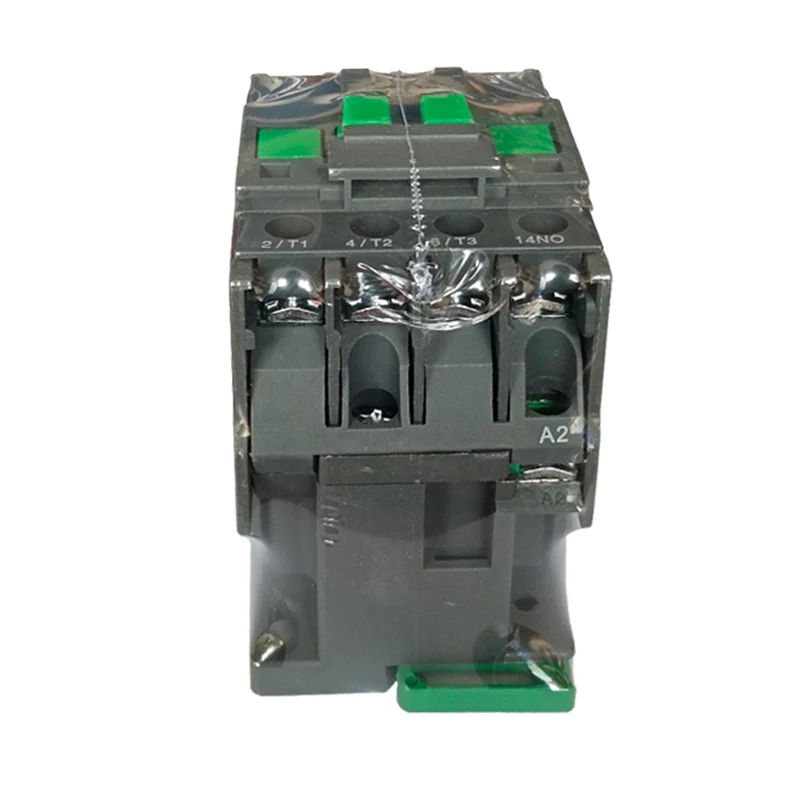

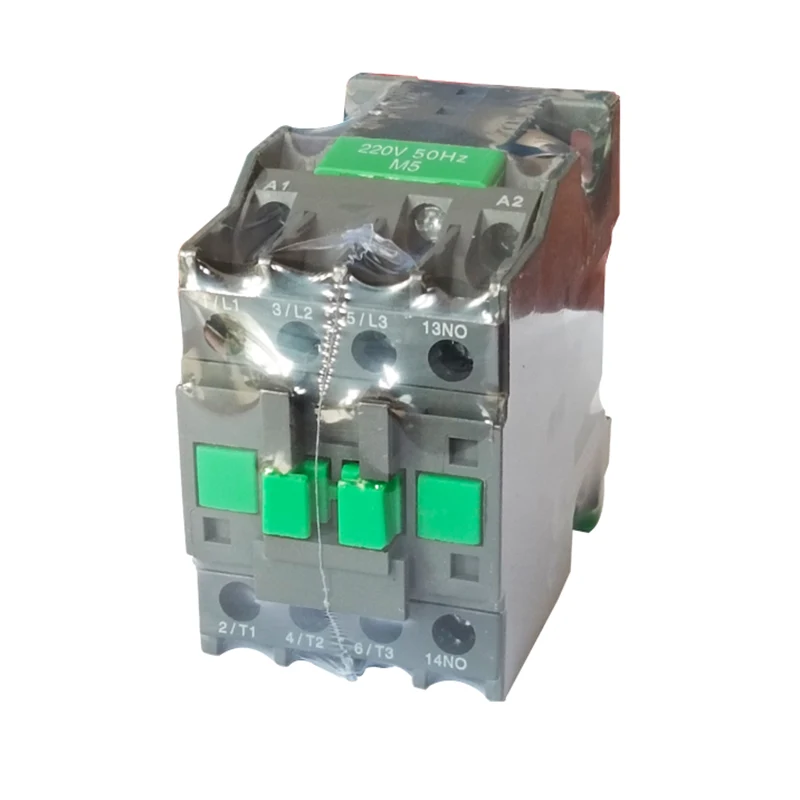

ਐਲਸੀ 1-ਐਨ ਟਾਈਪ ਏ.ਸੀ ਸੰਪਰਕ

ਐਲਸੀ 1-ਐਨ ਕਿਸਮ AC ਸੰਪਰਕ ਐਸਸੀ 50Hz ਜਾਂ 60HZ, 660v ਤੱਕ ਦੇ ਵੋਲਟੇਜ (ਕੁਝ ਮਾਡਲਾਂ ਲਈ ਵੋਲਟ) ਦੇ ਨਾਲ ਸਰਕਟਾਂ ਵਿੱਚ ਵਰਤਣ ਲਈ is ੁਕਵਾਂ ਹਨ (ਕੁਝ ਮਾਡਲਾਂ ਲਈ 690v ਤੱਕ) ਇਹ ਲੰਬੀ ਦੂਰੀ ਦੇ ਨਾਲ-ਨਾਲ ਏਸੀ ਮੋਟਰਾਂ ਨੂੰ ਸ਼ੁਰੂ ਕਰਨ ਅਤੇ ਨਿਯੰਤਰਣ ਕਰਨ ਲਈ ਸਰਕਟਾਂ ਨੂੰ ਜੋੜਨ ਅਤੇ ਤੋੜਨ ਲਈ ਵਰਤੀ ਜਾਂਦੀ ਹੈ.

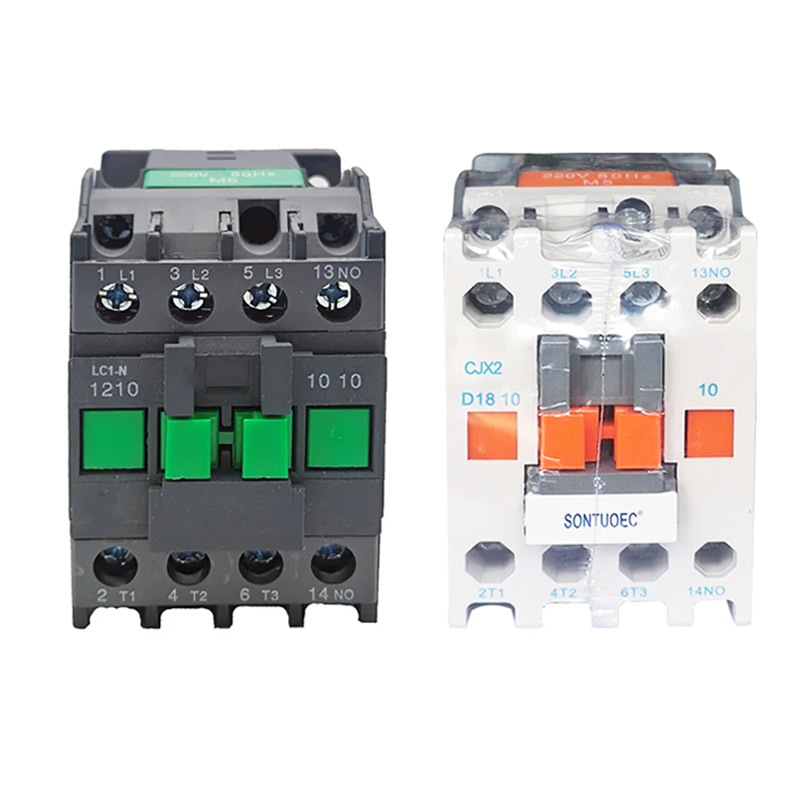

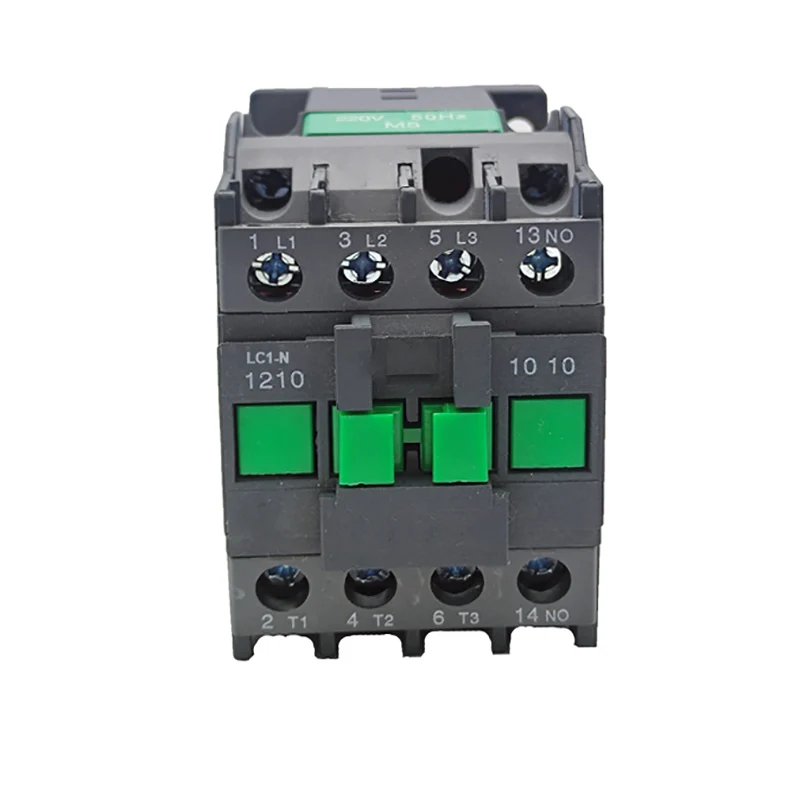

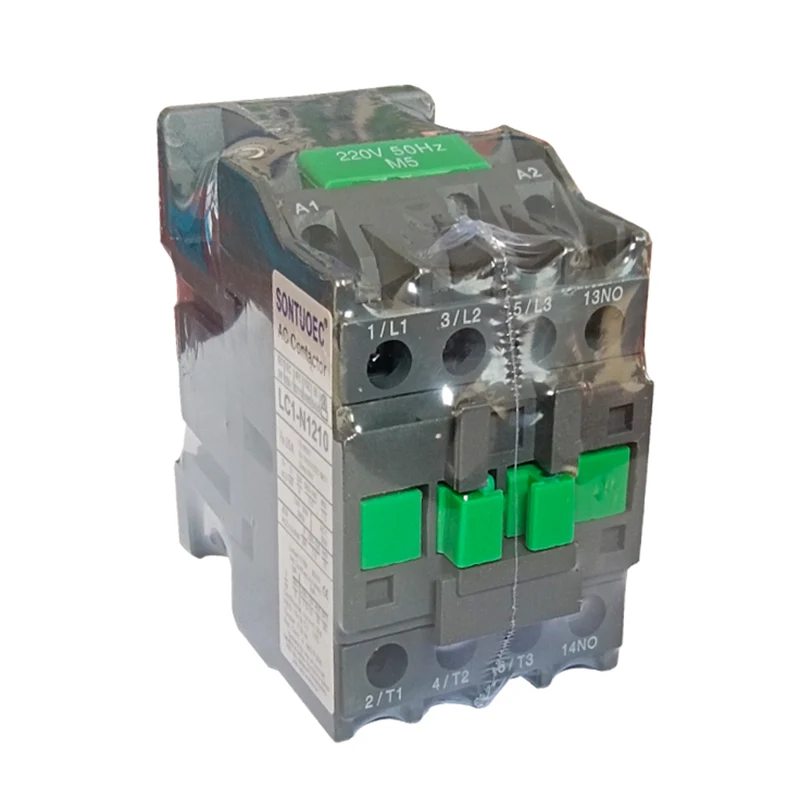

ਮਾਡਲ:LC1-N1210

ਜਾਂਚ ਭੇਜੋ

ਉਤਪਾਦ ਵਰਣਨ

ਕਿਸਮ		Lci-n09	Lc1-n12	Lc1-n18	Lc1-n25	Lc1-n32	Lc1-n40	Lc1-n50	Lc1-n65	Lc1-n80	Lc1-n95
ਰੇਟ ਕੀਤੇ ਕੰਮ ਕਰਨ ਵਾਲੇ ਮੌਜੂਦਾ (ਏ)	AC3	9	12	18	25	32	40	50	65	80	95
ਰੇਟ ਕੀਤੇ ਕੰਮ ਕਰਨ ਵਾਲੇ ਮੌਜੂਦਾ (ਏ)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
3-ਪੜਾਅ ਦੀ ਸਟੈਂਡਰਡ ਪਾਵਰ ਰੇਟਿੰਗ ਮੋਟਰਜ਼ 50 / 60hz ਅਸਰੇਗੀ ਏਸੀ -3	220 / 230v	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400 ਵੀ	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	25	37	45	45
	500v	5.5	7.5	10	15	18.5	22	30	37	55	55
	660 / 690v	5.5	7.5	10	15	18.5	30	33	37	45	55
ਰੇਟਡ ਗਰਮੀ ਦਾ ਮੌਜੂਦਾ (ਏ)		20	20	32	40	50	60	80	80	125	125
ਇਲੈਕਟ੍ਰੀਕਲ ਲਾਈਫ	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
ਇਲੈਕਟ੍ਰੀਕਲ ਲਾਈਫ	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
ਮਕੈਨੀਕਲ ਜ਼ਿੰਦਗੀ (x104)		1000	1000	1000	1000	800	800	800	800	600	600
ਸੰਪਰਕਾਂ ਦੀ ਗਿਣਤੀ	3 ਪੀ + ਨੰ					3 ਪੀ + ਐਨਸੀ + ਨੰ
ਸੰਪਰਕਾਂ ਦੀ ਗਿਣਤੀ	3 ਪੀ + ਐਨਸੀ					3 ਪੀ + ਐਨਸੀ + ਨੰ

Struct ਾਂਚਾਗਤ ਵਿਸ਼ੇਸ਼ਤਾਵਾਂ

ਮਾਡਿ ular ਲਰ ਡਿਜ਼ਾਈਨ: ਐਲਸੀ 1-ਐਨ ਕਿਸਮ ਏ.ਸੀ. ਸਪਾਟਾ ਨੇ ਮਾਡਿ ularce ਫ ਫੰਕਸ਼ਨ ਸੁਮੇਲ ਨਾਲ ਮਾਡਯੂਲਰ ਡਿਜ਼ਾਈਨ ਨੂੰ ਅਪਣਾਇਆ, ਜੋ ਉਨ੍ਹਾਂ ਦੀਆਂ ਜ਼ਰੂਰਤਾਂ ਨੂੰ ਚੁਣਨਾ ਅਤੇ ਜੋੜਨਾ ਸੁਵਿਧਾਜਨਕ ਹੈ.

ਇਲੈਕਟ੍ਰੋਮੈਗਨਨੇਟਿਕ ਪ੍ਰਣਾਲੀ: ਇਲੈਕਟ੍ਰੋਮੈਗਨਨੇਟਿਕ ਕੋਇਲ ਅਤੇ ਆਇਰਨ ਕੋਰ, ਜੋ ਕਿ ਸੰਪਰਕ ਦਾ ਇਕ ਮਹੱਤਵਪੂਰਣ ਹਿੱਸਾ ਹੈ, ਇਸ 'ਤੇ ਸੰਪਰਕਾਂ ਦੇ ਬੰਦ ਹੋਣ ਲਈ ਇਸ' ਤੇ ਭਰੋਸਾ ਕਰਨਾ.

ਸੰਪਰਕ ਸਿਸਟਮ: ਮੁੱਖ ਸੰਪਰਕ ਅਤੇ ਸਹਾਇਕ ਸੰਪਰਕ ਸਮੇਤ. ਮੁੱਖ ਸੰਪਰਕ ਦੀ ਵਰਤੋਂ ਮੁੱਖ ਸਰਕਟ ਨੂੰ ਜੁੜਨ ਅਤੇ ਤੋੜਨ ਲਈ ਕੀਤੀ ਜਾਂਦੀ ਹੈ ਅਤੇ ਵੱਡੇ ਕਰੰਟ ਨੂੰ ਨਿਯੰਤਰਿਤ ਕਰਨ ਲਈ ਵਰਤੀ ਜਾਂਦੀ ਹੈ; ਸਹਾਇਕ ਸੰਪਰਕ ਵੱਖ-ਵੱਖ ਨਿਯੰਤਰਣ methods ੰਗਾਂ ਦੀਆਂ ਜ਼ਰੂਰਤਾਂ ਨੂੰ ਪੂਰਾ ਕਰਨ ਲਈ ਕੰਟਰੋਲ ਸਰਕਟ ਵਿੱਚ ਹੈ.

ਆਰਕ ਬੁਝਾਉਣ ਵਾਲੀ ਪ੍ਰਣਾਲੀ: ਏ ਆਰ ਸੀ ਬੁਝਾਉਣ ਵਾਲੇ ਯੰਤਰ ਨਾਲ ਲੈਸ, ਆਮ ਤੌਰ 'ਤੇ ਅਰਧ-ਬੰਦ ਲੰਬਕਾਰੀ ਸਲੋਟ ਐੱਫ ਸੀ ਆਰਕਿਟ ਨਾਲ ਲੈਸ, ਅਤੇ ਸੰਪਰਕ ਨੂੰ ਚਾਪਲੂਸ ਨਾਲ ਬੁਝਿਆ ਜਾਂਦਾ ਹੈ, ਸੰਪਰਕ ਨੂੰ ਘਟਾਓ.

ਕਾਰਵਾਈ ਦਾ ਸਿਧਾਂਤ

ਜਦੋਂ ਕੰਟਰੋਲ ਸਰਕਟ ਨੂੰ ener ਰਜਾ ਦਿੱਤਾ ਜਾਂਦਾ ਹੈ, ਤਾਂ ਇਲੈਕਟ੍ਰੋਮੈਗਨੈਟਿਕ ਕੋਇਲ ਇੱਕ ਚੁੰਬਕੀ ਖੇਤਰ ਤਿਆਰ ਕਰਦਾ ਹੈ, ਜੋ ਸੰਪਰਕਾਂ ਨੂੰ ਬੰਦ ਕਰਨ ਲਈ ਲੋਹੇ ਦੇ ਕੋਰ ਨੂੰ ਆਕਰਸ਼ਿਤ ਕਰਦਾ ਹੈ, ਇਸ ਤਰ੍ਹਾਂ ਕੰਪ੍ਰੈਸਰ ਦੇ ਮੁੱਖ ਸਰਕਟ ਨੂੰ ਦਰਸਾਉਂਦਾ ਹੈ. ਜਦੋਂ ਕੰਟਰੋਲ ਸਰਕਟ ਡੀਜਾਈਜਾਈਡ ਹੁੰਦਾ ਹੈ, ਚੁੰਬਕੀ ਫੀਲਡ ਅਲੋਪ ਹੋ ਜਾਂਦਾ ਹੈ, ਤਾਂ ਲੋਹੇ ਦਾ ਕੋਰ ਬਸੰਤ ਦੀ ਕਿਰਿਆ ਦੇ ਤਹਿਤ ਰੀਸੈਟ ਹੁੰਦਾ ਹੈ, ਅਤੇ ਕੰਪ੍ਰੈਸਰ ਦਾ ਮੁੱਖ ਸਰਕਟ ਵੀ ਡਿਸਕਨੈਕਟ ਕੀਤਾ ਜਾਂਦਾ ਹੈ.
