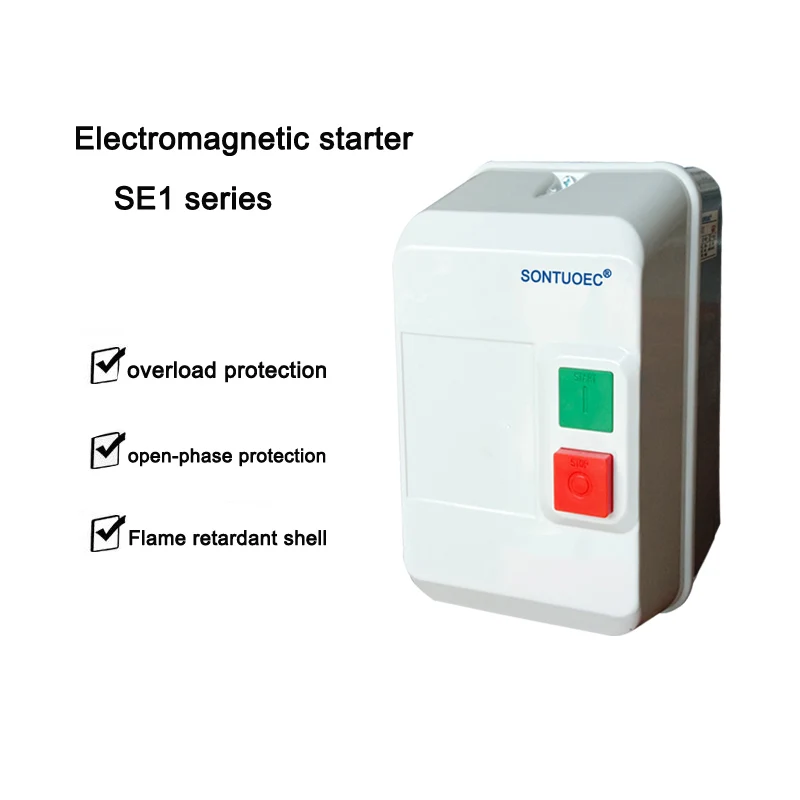

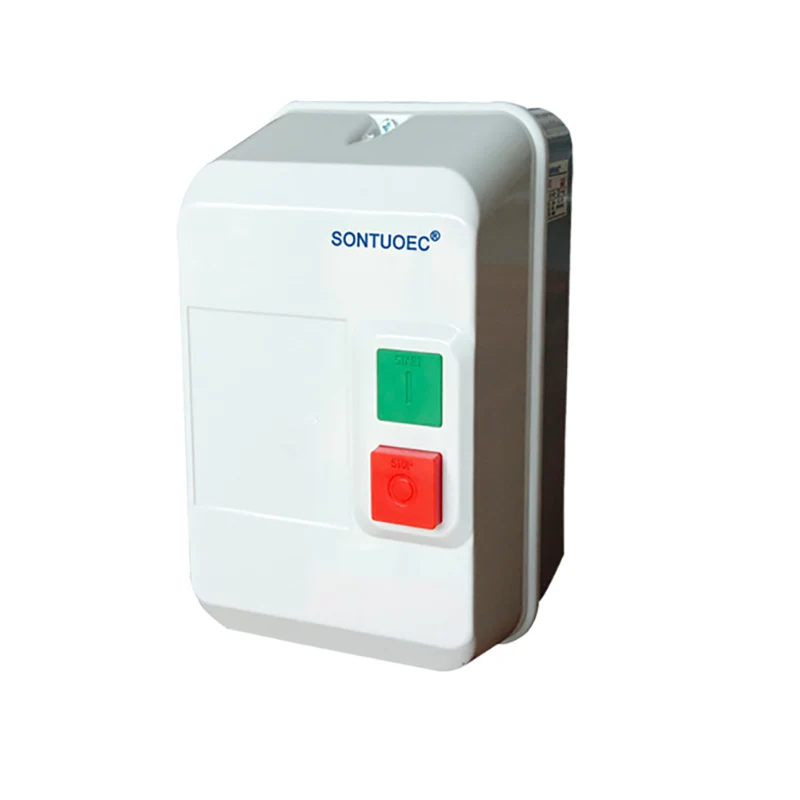

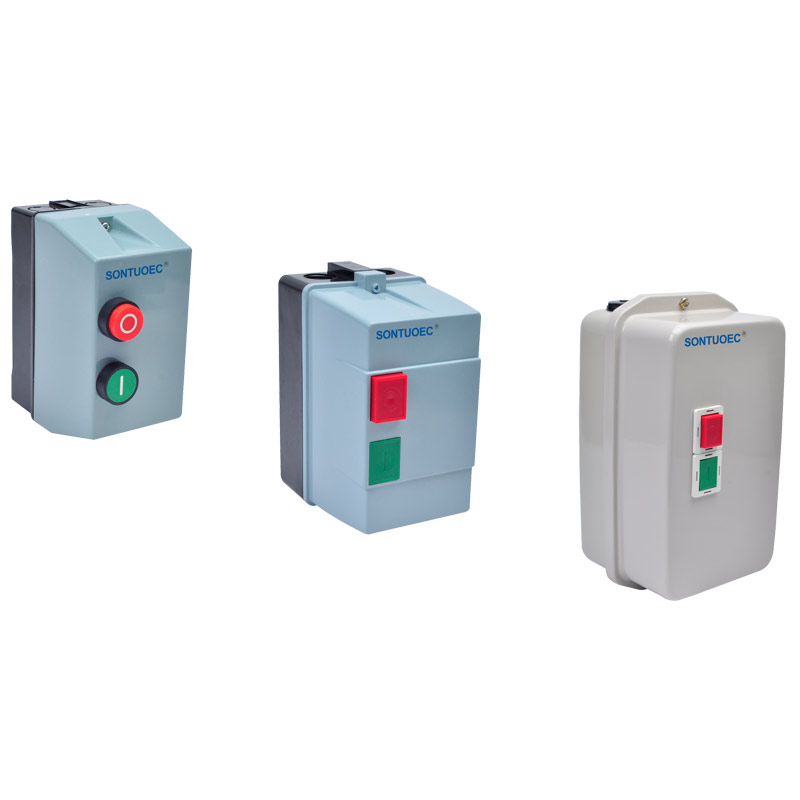

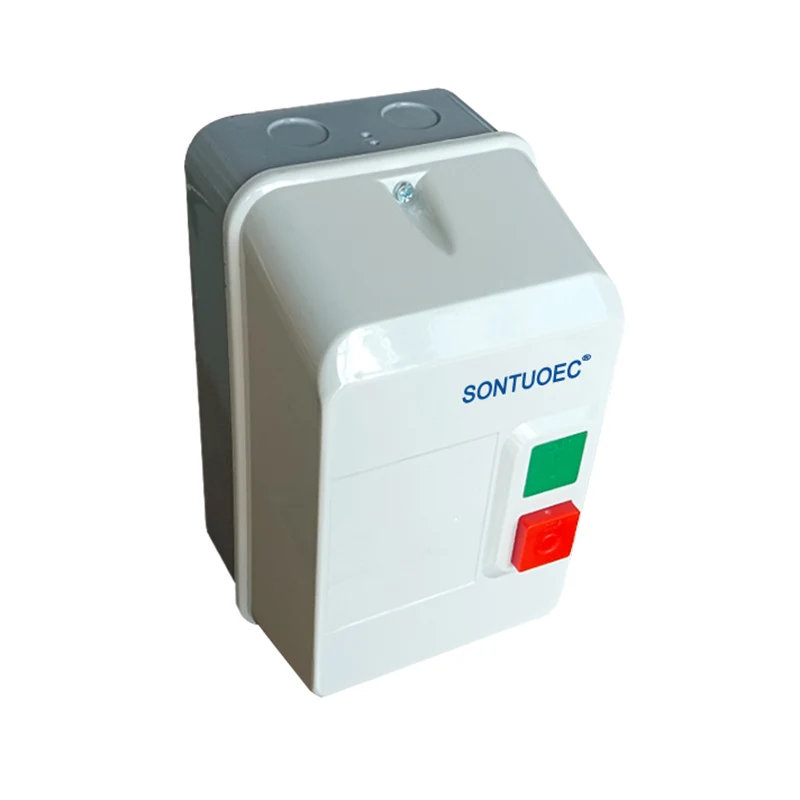

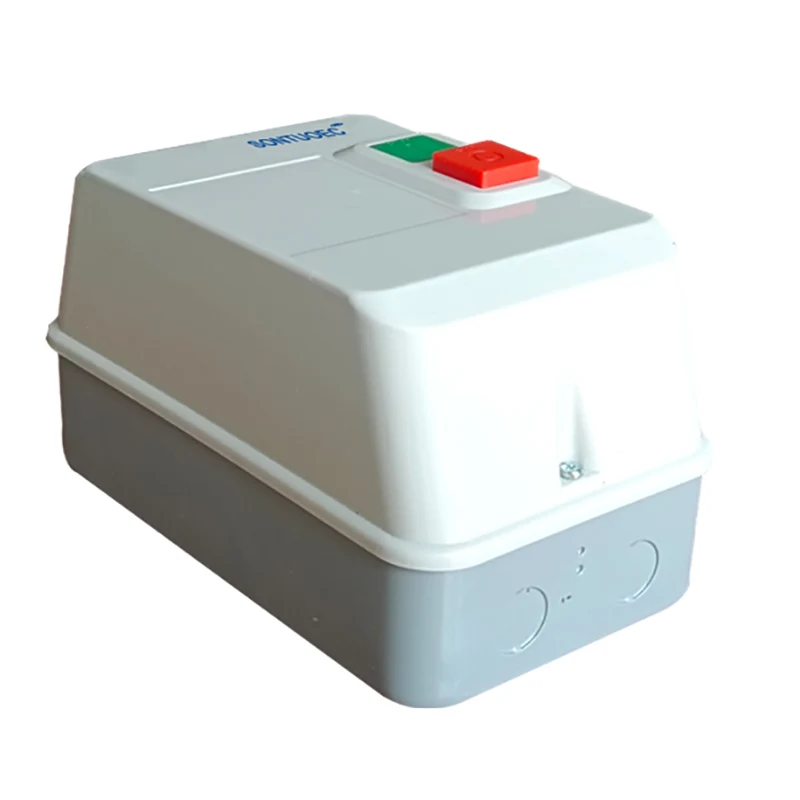

ਚੁੰਬਕੀ ਸਟਾਰਟਰ (ਡੀ ਡੀ)

ਚੁੰਬਕੀ ਸਟਾਰਟਰ (ਡੀਓਐਲ) ਮੋਟਰ, ਆਈ.ਈ.ਈ., ਇੱਕ ਚੁੰਬਕੀ ਸਵਿਚ ਦੀ ਵਰਤੋਂ ਮੋਟਰ (ਜਾਂ ਮੋਟਰਜ਼) ਦੇ ਅਰੰਭ ਅਤੇ ਰੁਕਣ ਤੇ ਕਾਬੂ ਵਿੱਚ ਲਿਜਾਇਆ ਜਾਂਦਾ ਹੈ. ਚੁੰਬਕੀ ਸਵਿੱਚ ਬਾਹਰੀ ਚੁੰਬਕੀ ਖੇਤਰ ਵਿਚ ਤਬਦੀਲੀਆਂ ਦੇ ਅਨੁਸਾਰ ਸਰਕਟ ਦੇ ਚਾਲੂ ਨੂੰ ਨਿਯੰਤਰਿਤ ਕਰਕੇ ਇੱਥੇ ਮੁੱਖ ਭੂਮਿਕਾ ਅਦਾ ਕਰਦੇ ਹਨ, ਇਸ ਤਰ੍ਹਾਂ ਮੋਟਰ ਦੇ ਨਿਯੰਤਰਣ ਨੂੰ ਸਮਝਦੇ ਹਨ.

ਜਾਂਚ ਭੇਜੋ

ਉਤਪਾਦ ਵਰਣਨ

ਨਿਰਧਾਰਨ

ਉਤਪਾਦ ਮੋਡ ਨੰਬਰ ਅਤੇ ਨਿਰਧਾਰਨ	Sle1-09 ਅਤੇ 12	ਸੰਖੇਪ ਵਿੱਚ, ਸੁਰੱਖਿਅਤ ਟੋਲਪ 429 (3) ਜਾਂ, F659 (4) ਵਿੱਚ ਦੋਹਰਾ
ਦੀਵਾਰ	Sled1-18 ਅਤੇ 25	ਸੰਖੇਪ ਵਿੱਚ ਡਬਲ, ਪ੍ਰੋਟੈਕਟਡ ਟੋਲਪ 427 (3) ਜਾਂ, F5577 (4)
	Sle1-32 ਅਤੇ 95	ਮੈਟਲ, ਐਲ ਪੀ 65 ਤੋਂ 559
ਨਿਯੰਤਰਣ (2 ਪੁਸ਼ ਬਟਨ ਮਾ out ਟ ਤੇ ਦੀਵਾਰ ਕਵਰ	Sle1-32 ਅਤੇ 95	1 ਗ੍ਰੀਨ ਸਟਾਰਟ ਬਟਨ '1', 1 ਆਰਡ ਸਟਾਪ / ਟਿਪ ਬਿਟਸ਼ਨ "ਓ"
ਕੁਨੈਕਸ਼ਨ	Sle1-32 ਅਤੇ 95	ਇਲੈਕਟ੍ਰੀਕਲ ਪਾਵਰ ਅਤੇ ਨਿਯੰਤਰਣ ਪ੍ਰਾਪਤ ਕਰਨ ਦੇ ਸੰਬੰਧ

ਮੁੱਖ ਤਕਨੀਕੀ ਮਾਪਦੰਡ:

ਕਿਸਮ		Sle1-9	Sle1-12	Slee1-18	Sle1-25	Sle1-32	Sle1-40	Sle1-50	Sle1-65	Sle1-80	Sle1-95
ਕੇਡਬਲਯੂ / ਐਚਪੀ (ਏਸੀ -3) ਰੀਡ ਪਾਵਰ (ਏ.ਸੀ -3) ਆਈਈਸੀ 60947-4	220 ਵੀ	2.2 / 3	3/4	4 / 5.5	5.5 / 7.5	7.5 / 10	11/5	15/20	18.5 / 25	22/35	25/35
ਕੇਡਬਲਯੂ / ਐਚਪੀ (ਏਸੀ -3) ਰੀਡ ਪਾਵਰ (ਏ.ਸੀ -3) ਆਈਈਸੀ 60947-4	380V	4 / 5.5	5.5 / 7.5	7.5 / 10	11/15	15/20	18.5 / 25	22/30	30/40	37/50	45/60
ਰੀਡ ਮੌਜੂਦਾ (ਏ.ਸੀ -3) GB14048.4	220 ਵੀ	9	12	15	21	26	36	52	63	75	86
ਰੀਡ ਮੌਜੂਦਾ (ਏ.ਸੀ -3) GB14048.4	380V	9	12	16	21	25	37	43	59	72	85
ਰੀਡ ਹੀਟਿੰਗ ਕਰੰਟ (ਏ)			25	32	40	50	60	80		125
ਰੀਡਡ ਇਨਸੈਟਡ ਵੋਲਜ (ਵੀ) 660
Au ਰਿਕਰੀ ਸੰਪਰਕ AC-15	ਸੰਪਰਕ	ਸਟੈਂਡਰਡ	1 ਨਹੀਂ				1no + 1nc
	ਰੀਡ ਮੌਜੂਦਾ (ਏ)	220 ਵੀ	1.6
	ਰੀਡ ਮੌਜੂਦਾ (ਏ)	380V	0.95
ਸੂਟਬੀ ਥਰਮਲ ਰੀਲੇਅ		LR2D-1305/1314 (0.63 ~ 1.0 / 7 ~ 10)	Lr2d-1316 (9 ~ 13)	Lr2d-1321 (12 ~ 18)	Lr2d-1322 (17 ~ 25)	Lr2d-1353 (23 ~ 32)	Lr2d-3355 (30 ~ 40)	Lr2d-3359 (48 ~ 65)	Lr2d-3361 (55 ~ 70)	Lr2d-3363 (63 ~ 80)	Lr2d-3365 (80 ~ 93)
ਘੜੀ ਦੀ ਰੇਟਿੰਗ		lp65

ਓਪਰੇਸ਼ਨ ਦਾ ਸਿਧਾਂਤ

ਚੁੰਬਕੀ ਸਵਿਚ ਸਟਾਰਟਰ ਮੋਟਰ ਦਾ ਓਪਰੇਟਿੰਗ ਸਿਧਾਂਤ ਮੁੱਖ ਤੌਰ ਤੇ ਚੁੰਬਕੀ ਖੇਤਰ ਅਤੇ ਡੀਸੀ ਮੋਟਰ ਦੇ ਕਾਰਜਕਾਰੀ ਸਿਧਾਂਤ ਦੇ ਅਧਾਰ ਤੇ ਅਧਾਰਤ ਹੁੰਦਾ ਹੈ. ਜਦੋਂ ਇੱਕ ਬਾਹਰੀ ਚੁੰਬਕੀ ਖੇਤਰ ਚੁੰਬਕੀ ਸਵਿਚ ਦੇ ਨੇੜੇ ਆਉਂਦਾ ਹੈ, ਤਾਂ ਇਹ ਸਵਿੱਚ ਦੇ ਅੰਦਰ ਇੱਕ ਚੁੰਬਕੀ ਸੈਂਸਿੰਗ ਐਲੀਮੈਂਟ (ਉਦਾ.., ਸਰਕਟ ਦੇ ਉਦਘਾਟਨ ਅਤੇ ਬੰਦ ਕਰਨ ਵਿੱਚ ਇੱਕ ਚੁੰਬਕੀ ਸੈਂਸਿੰਗ ਐਲੀਮੈਂਟ (ਉਦਾ.) ਨੂੰ ਚਾਲੂ ਕਰਦਾ ਹੈ. ਇਕ ਵਾਰ ਜਦੋਂ ਸਰਕਟ ਬੰਦ ਹੋ ਜਾਂਦਾ ਹੈ, ਮੋਟਰ ਦੁਆਰਾ ਵਰਤਮਾਨ ਪ੍ਰਵਾਹ ਕਰਦਾ ਹੈ, ਜਿਸ ਨਾਲ ਘੁੰਮਣਾ ਸ਼ੁਰੂ ਹੁੰਦਾ ਹੈ. ਦੂਜੇ ਪਾਸੇ ਡੀਸੀ ਮੋਟਰਸ, ਸਿਧਾਂਤ 'ਤੇ ਕੰਮ ਕਰਦੇ ਹਨ ਕਿ ਇਕ ਸ਼ਕਤੀਸ਼ਾਲੀ ਕੰਡਕਟਰ ਇਕ ਚੁੰਬਕੀ ਖੇਤਰ ਵਿਚ ਇਕ ਇਲੈਕਟ੍ਰੋਮੈਗਨੈਟਿਕ ਫੋਰਸ ਦੁਆਰਾ ਚੁੰਬਕੀ ਖੇਤਰ ਵਿਚ ਜਾਂਦਾ ਹੈ.

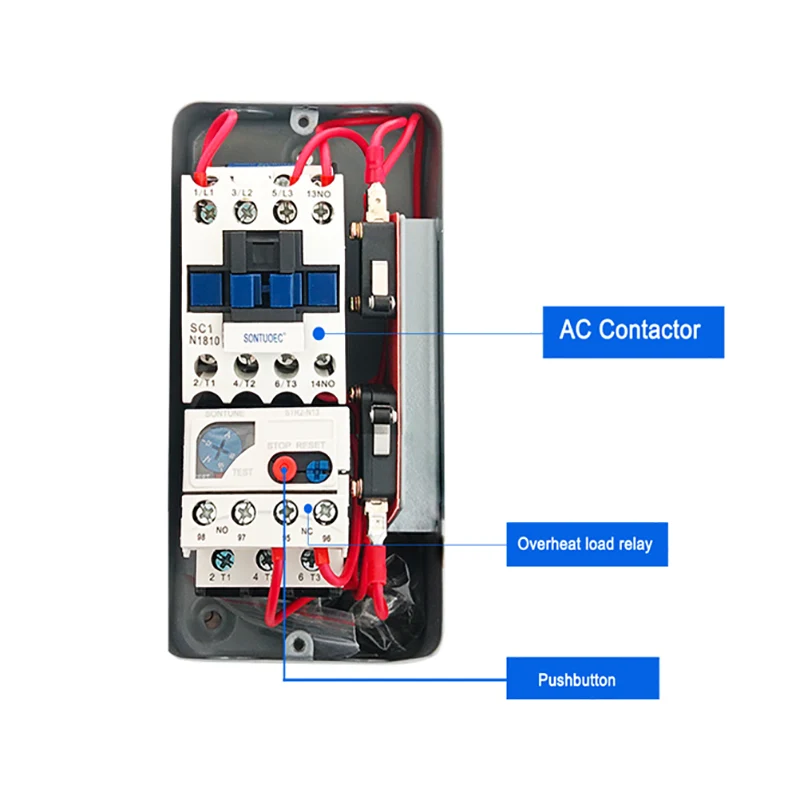

ਮੁੱਖ ਭਾਗ

ਚੁੰਬਕੀ ਸਵਿਚ: ਆਮ ਤੌਰ 'ਤੇ ਇਕ ਚੁੰਬਕੀ ਸੈਂਸਿੰਗ ਤੱਤ ਅਤੇ ਟਰਿੱਗਰ ਉਪਕਰਣ ਹੁੰਦੇ ਹਨ, ਜਿਸ ਨਾਲ ਬਾਹਰੀ ਚੁੰਬਕੀ ਖੇਤਰਾਂ ਦਾ ਪਤਾ ਲਗਾਉਣ ਲਈ ਵਰਤਿਆ ਜਾਂਦਾ ਹੈ / ਕਿਸੇ ਸਰਕਟ ਦੇ ਚਾਲੂ / ਬੰਦ ਨੂੰ ਨਿਯੰਤਰਿਤ ਕਰਦਾ ਹੈ.

ਇਲੈਕਟ੍ਰਿਕ ਮੋਟਰ: ਇੱਕ ਉਪਕਰਣ ਜੋ ਬਿਜਲੀ energy ਰਜਾ ਨੂੰ ਮਕੈਨੀਕਲ energy ਰਜਾ ਵਿੱਚ ਬਦਲਦਾ ਹੈ ਅਤੇ ਘੁੰਮਣ ਦੁਆਰਾ ਵੱਖ ਵੱਖ ਉਪਕਰਣਾਂ ਨੂੰ ਚਲਾਉਂਦਾ ਹੈ.

ਕੰਟਰੋਲ ਸਰਕਟ: ਬਾਹਰੀ ਸੰਕੇਤਾਂ ਨੂੰ ਪ੍ਰਾਪਤ ਕਰਨ ਅਤੇ ਸੰਕੇਤਾਂ ਦੇ ਅਨੁਸਾਰ ਚੁੰਬਕੀ ਸਵਿਚ ਅਤੇ ਮੋਟਰ ਦੀ ਕਾਰਜਸ਼ੀਲ ਸਥਿਤੀ ਨੂੰ ਨਿਯੰਤਰਿਤ ਕਰਨ ਲਈ ਵਰਤਿਆ ਜਾਂਦਾ ਹੈ.

Magnetic Starter(DOL)
