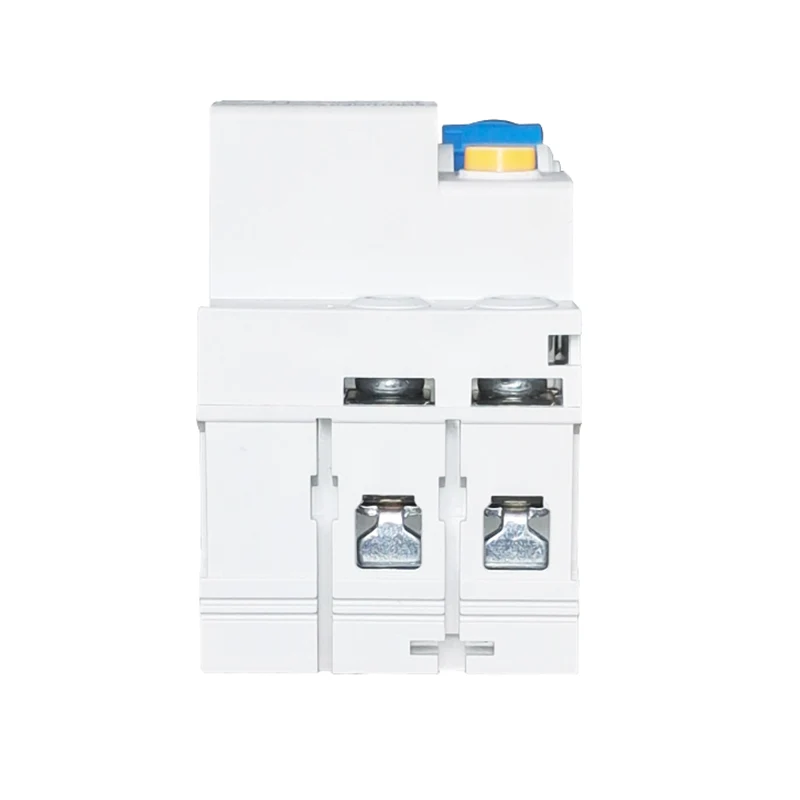

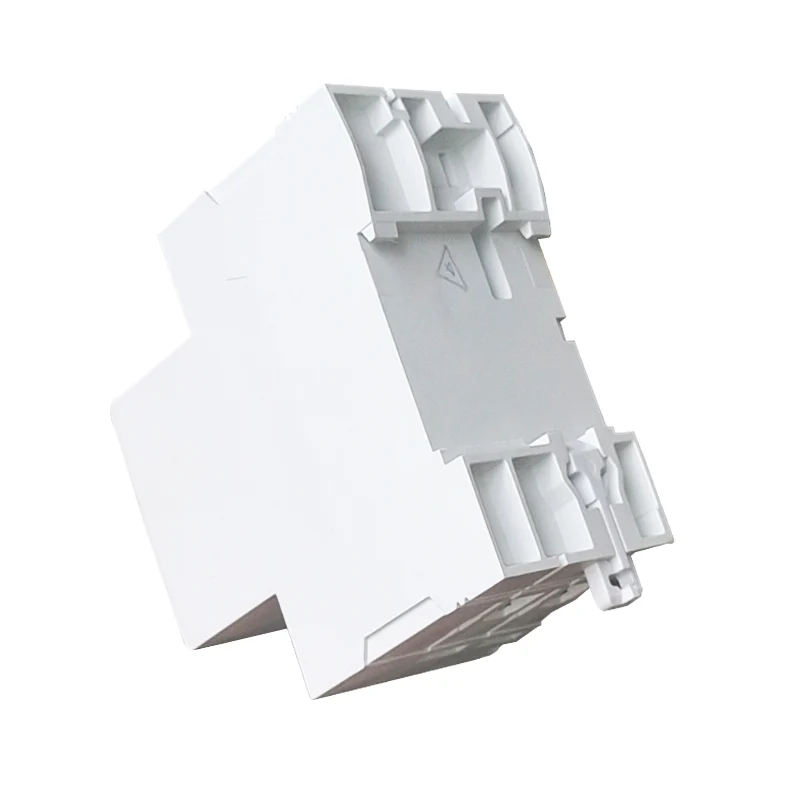

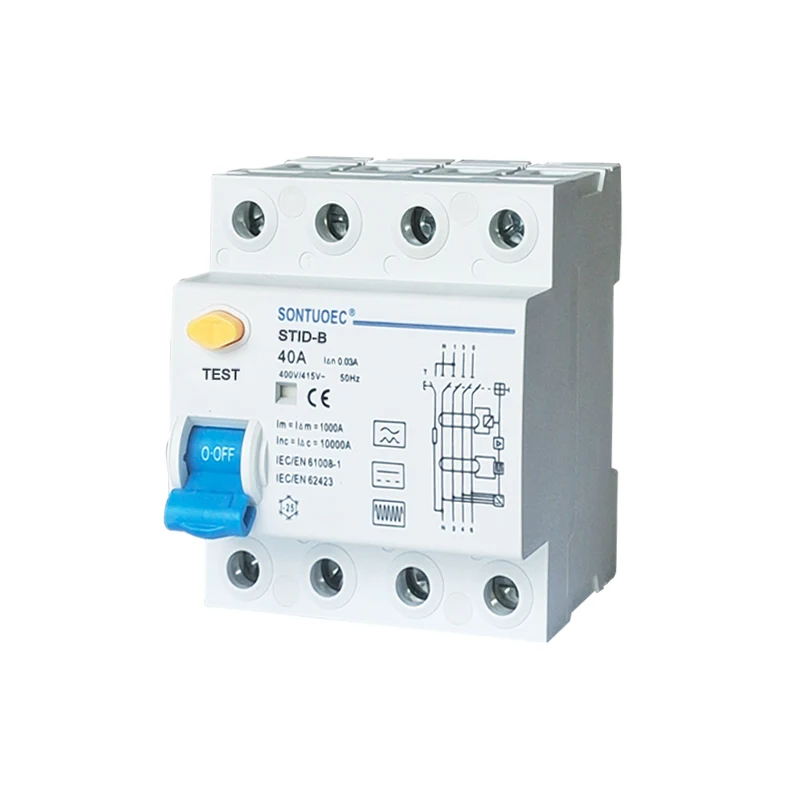

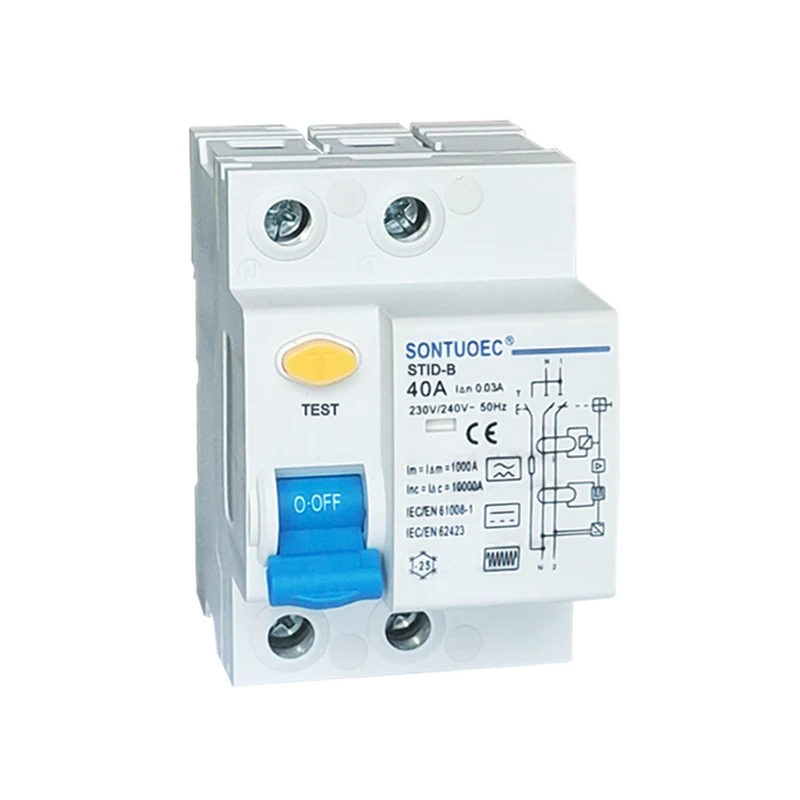

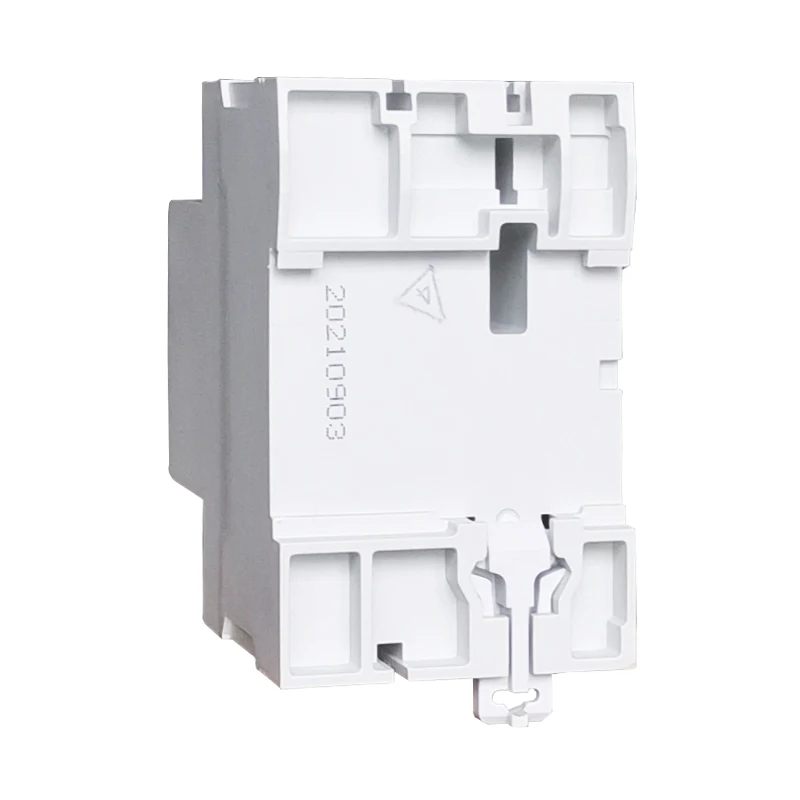

RCCB B ਮਾਡਲ ਬਕਾਇਆ ਮੌਜੂਦਾ ਸਰਕਟ ਬ੍ਰੇਕਰ

ਆਰਸੀਸੀਬੀ ਬੀ ਮਾਡਲ ਰੈਸੀਡਿਊਅਲ ਕਰੰਟ ਸਰਕਟ ਬ੍ਰੇਕਰ ਤਿੰਨ ਫੇਜ਼ ਨੈੱਟਵਰਕਾਂ 'ਤੇ ਲਗਾਤਾਰ ਫਾਲਟ ਕਰੰਟ ਹੋਣ ਦੀ ਸਥਿਤੀ ਵਿੱਚ ਸੁਰੱਖਿਆ ਕਰਦਾ ਹੈ। ਇਹ ਆਮ ਤੌਰ 'ਤੇ ਰੀਚਾਰਜਿੰਗ ਸਟੇਸ਼ਨ, ਮੈਡੀਕਲ ਉਪਕਰਨ ਅਤੇ ਯੰਤਰਾਂ, ਕੰਟਰੋਲਰਾਂ ਅਤੇ ਵੇਰੀਏਬਲ ਸਪੀਡ ਡਰਾਈਵਾਂ, ਬੈਟਰ ਚਾਰਜਜ਼ ਅਤੇ ਇਨਵਰਟਰਸ (DC) ਦੇ ਖੇਤਰ ਵਿੱਚ ਵਰਤਿਆ ਜਾਂਦਾ ਹੈ... IEC/EN62423 ਸਟੈਂਡਰਡ।

ਮਾਡਲ:STID-B

ਜਾਂਚ ਭੇਜੋ

ਉਤਪਾਦ ਵਰਣਨ

ਇਲੈਕਟ੍ਰੀਕਲ ਵਿਸ਼ੇਸ਼ਤਾ	ਮਿਆਰੀ		IEC/EN62423&IEC/EN61008-1
	ਕਿਸਮ (ਧਰਤੀ ਲੀਕੇਜ ਦਾ ਤਰੰਗ ਰੂਪ ਮਹਿਸੂਸ ਕੀਤਾ ਗਿਆ)		B
	ਦਰਜਾ ਮੌਜੂਦਾ ਇਨ	A	25,40,63 ਹੈ
	ਖੰਭੇ	P	1P+N,3P+N
	ਦਰਜਾ ਦਿੱਤਾ ਵੋਲਟੇਜ Ue	V	IP+N:230/240V;3P+N:400/415V
	ਦਰਜਾ ਪ੍ਰਾਪਤ ਸੰਵੇਦਨਸ਼ੀਲਤਾ I n	A	0.03,0.1,0.3
	ਇਨਸੂਲੇਸ਼ਨ ਵੋਲਟੇਜ Ui	V	500
	ਦਰਜਾਬੰਦੀ ਰਹਿੰਦ-ਖੂੰਹਦ ਬਣਾਉਣ ਅਤੇ	A	500(ਇਨ=25A/40A)
	ਤੋੜਨ ਦੀ ਸਮਰੱਥਾ ਮੈਂ ਐਮ	A	630(ਇਨ=63A)
	ਸ਼ਾਰਟ-ਸਰਕਟ ਕਰੰਟ I c	A	10000
	SCPD ਫਿਊਜ਼	A	10000
	I n ਦੇ ਅਧੀਨ ਬਰੇਕ ਟਾਈਮ	s	≤0.1
	ਰੇਟ ਕੀਤੀ ਬਾਰੰਬਾਰਤਾ	Hz	50
	ਵੋਲਟੇਜ (1.2/5.0) Uimp ਦਾ ਸਾਮ੍ਹਣਾ ਕਰਨ ਲਈ ਦਰਜਾ ਦਿੱਤਾ ਗਿਆ ਪ੍ਰਭਾਵ	V	4000
ਮਕੈਨਿਕ ਆਈ ਵਿਸ਼ੇਸ਼ਤਾਵਾਂ	ਇੰਡ 'ਤੇ ਡਾਇਲੈਕਟ੍ਰਿਕ ਟੈਸਟ ਵੋਲਟੇਜ। ਫਰੈਡ. 1 ਮਿੰਟ ਲਈ	kv	2.5
	ਪ੍ਰਦੂਸ਼ਣ ਦੀ ਡਿਗਰੀ		2
	ਬਿਜਲੀ ਜੀਵਨ		2000
	ਮਕੈਨਿਕ ਆਈ ਆਈਐਫਈ		10000
	ਨੁਕਸ ਮੌਜੂਦਾ ਸੂਚਕ		ਹਾਂ
	ਸੁਰੱਖਿਆ ਦੀ ਡਿਗਰੀ		IP20
	ਅੰਬੀਨਟ ਤਾਪਮਾਨ (ਰੋਜ਼ਾਨਾ ਔਸਤ 35 ਦੇ ਨਾਲ)	ºਸੀ	-40~+55ºC
	ਸਟੋਰੇਜ਼ ਤਾਪਮਾਨ	ºਸੀ	-40~+70ºC

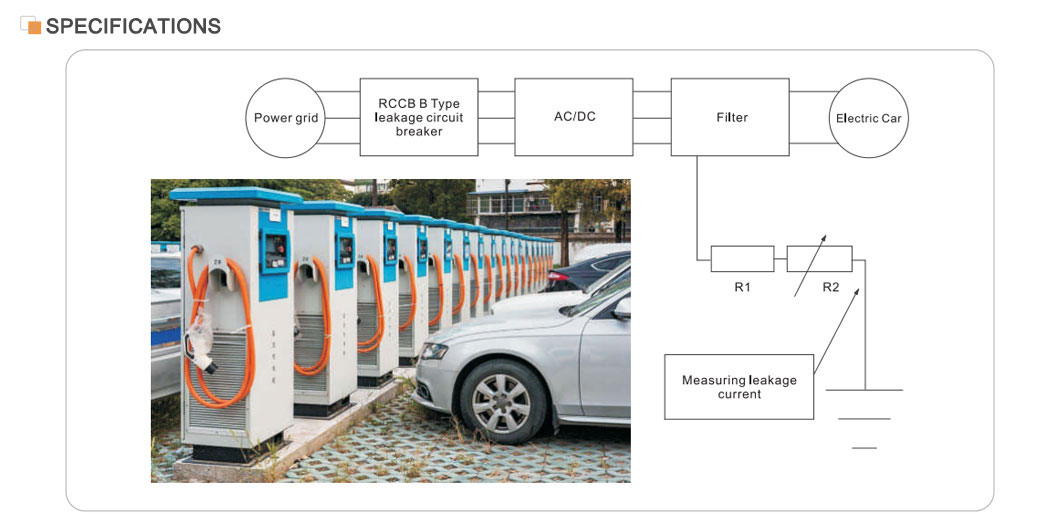

STID-B RCCB B ਮਾਡਲ ਰੈਸੀਡਿਊਲ ਕਰੰਟ ਸਰਕਟ ਬ੍ਰੇਕਰ ਕਿਸਮ A ਲਈ ਢੁਕਵਾਂ ਹੈ ਅਤੇ ਇਹ DC ਰਹਿੰਦ-ਖੂੰਹਦ ਦੇ ਕਰੰਟਾਂ, DC ਰਹਿੰਦ-ਖੂੰਹਦ ਕਰੰਟਾਂ ਨੂੰ ਸਮੂਥ ਕਰਨ ਲਈ ਵੀ ਢੁਕਵਾਂ ਹੈ ਜੋ ਕਿ ਰੀਕਟੀਫਾਇਰ ਸਰਕਟਾਂ ਅਤੇ ਉੱਚ ਫ੍ਰੀਕੁਐਂਸੀ AC ਬਕਾਇਆ ਕਰੰਟਾਂ ਤੋਂ ਪੈਦਾ ਹੋ ਸਕਦਾ ਹੈ। ਇਹ ਤਿੰਨ-ਪੜਾਅ ਨੈਟਵਰਕਾਂ ਵਿੱਚ ਲਗਾਤਾਰ ਨੁਕਸ ਕਰੰਟ ਦੀ ਸਥਿਤੀ ਵਿੱਚ ਸੁਰੱਖਿਆ ਪ੍ਰਦਾਨ ਕਰਦਾ ਹੈ। STID-B ਦੀ ਵਰਤੋਂ ਆਮ ਤੌਰ 'ਤੇ ਚਾਰਜਿੰਗ ਸਟੇਸ਼ਨਾਂ, ਮੈਡੀਕਲ ਉਪਕਰਣਾਂ ਅਤੇ ਯੰਤਰਾਂ, ਕੰਟਰੋਲਰਾਂ ਅਤੇ ਵੇਰੀਏਬਲ ਸਪੀਡ ਡਰਾਈਵਾਂ, ਬੈਟਰੀ ਚਾਰਜਰਾਂ ਅਤੇ ਇਨਵਰਟਰਾਂ (DC) ਦੇ ਖੇਤਰਾਂ ਵਿੱਚ ਕੀਤੀ ਜਾਂਦੀ ਹੈ। STID-B IEC/EN61008 ਅਤੇ IEC/EN62423 ਮਿਆਰਾਂ ਦੀ ਪਾਲਣਾ ਕਰਦਾ ਹੈ।

ਮੁੱਖ ਵਿਸ਼ੇਸ਼ਤਾਵਾਂ

ਰੇਟ ਕੀਤਾ ਕਰੰਟ: 40A, ਵੱਡੇ ਕਰੰਟ ਇਲੈਕਟ੍ਰੀਕਲ ਸਿਸਟਮ ਲਈ ਢੁਕਵਾਂ।

ਲੀਕੇਜ ਸੁਰੱਖਿਆ: ਉੱਚ ਸੰਵੇਦਨਸ਼ੀਲਤਾ ਅਤੇ ਸ਼ੁੱਧਤਾ ਦੇ ਨਾਲ, ਇਹ ਲੀਕੇਜ ਕਰੰਟ ਦਾ ਪਤਾ ਲਗਾ ਸਕਦਾ ਹੈ ਅਤੇ ਬਹੁਤ ਘੱਟ ਸਮੇਂ ਵਿੱਚ ਬਿਜਲੀ ਸਪਲਾਈ ਨੂੰ ਕੱਟ ਸਕਦਾ ਹੈ।

ਸੁਰੱਖਿਆ ਪ੍ਰਦਰਸ਼ਨ: ਉਤਪਾਦ ਦੀ ਸੁਰੱਖਿਆ ਅਤੇ ਭਰੋਸੇਯੋਗਤਾ ਨੂੰ ਯਕੀਨੀ ਬਣਾਉਂਦੇ ਹੋਏ, ਅੰਤਰਰਾਸ਼ਟਰੀ ਮਿਆਰਾਂ ਜਿਵੇਂ ਕਿ IEC/EN61008.1 ਅਤੇ GB16916.1 ਦੇ ਅਨੁਕੂਲ ਹੈ।

ਐਪਲੀਕੇਸ਼ਨ ਦਾ ਘੇਰਾ: ਇਲੈਕਟ੍ਰੀਕਲ ਸਿਸਟਮ ਲਈ ਵਿਆਪਕ ਸੁਰੱਖਿਆ ਪ੍ਰਦਾਨ ਕਰਨ ਲਈ ਉਦਯੋਗਿਕ, ਵਪਾਰਕ, ਉੱਚ-ਉੱਚਾ ਅਤੇ ਸਿਵਲ ਇਮਾਰਤਾਂ ਵਿੱਚ ਵਿਆਪਕ ਤੌਰ 'ਤੇ ਵਰਤਿਆ ਜਾਂਦਾ ਹੈ।

ਕਾਰਵਾਈ ਦੇ ਅਸੂਲ

ਆਰਸੀਸੀਬੀ ਬੀ ਮਾਡਲ ਰੈਸੀਡਿਊਲ ਕਰੰਟ ਸਰਕਟ ਬ੍ਰੇਕਰ ਜ਼ੀਰੋ ਕ੍ਰਮ ਮੌਜੂਦਾ ਟਰਾਂਸਫਾਰਮਰ 'ਤੇ ਆਧਾਰਿਤ ਹੈ। ਹਰੇਕ ਸੰਚਾਲਨ ਪੜਾਅ ਇੱਕ ਜ਼ੀਰੋ ਕ੍ਰਮ ਮੌਜੂਦਾ ਟ੍ਰਾਂਸਫਾਰਮਰ ਵਿੱਚੋਂ ਲੰਘਦਾ ਹੈ, ਜਿਸਦਾ ਸੈਕੰਡਰੀ ਸਾਈਡ ਇੱਕ ਇਲੈਕਟ੍ਰੋਮੈਗਨੈਟਿਕ ਡਿਟੈਂਟ ਨਾਲ ਜੁੜਿਆ ਹੁੰਦਾ ਹੈ। ਸਧਾਰਣ ਸਥਿਤੀਆਂ ਵਿੱਚ, ਜ਼ੀਰੋ ਕ੍ਰਮ ਮੌਜੂਦਾ ਟ੍ਰਾਂਸਫਾਰਮਰ ਦੁਆਰਾ ਫੇਜ਼ ਕਰੰਟਸ ਦਾ ਵੈਕਟਰ ਜੋੜ ਜ਼ੀਰੋ ਹੈ, ਇਸਲਈ ਟ੍ਰਾਂਸਫਾਰਮਰ ਦੁਆਰਾ ਪ੍ਰਵਾਹ ਜ਼ੀਰੋ ਹੈ, ਸੈਕੰਡਰੀ ਆਉਟਪੁੱਟ ਵੋਲਟੇਜ ਵੀ ਜ਼ੀਰੋ ਹੈ, ਅਤੇ ਸਰਕਟ ਬ੍ਰੇਕਰ ਕੰਮ ਨਹੀਂ ਕਰੇਗਾ। ਹਾਲਾਂਕਿ, ਇੱਕ ਵਾਰ ਜਦੋਂ ਲੀਕੇਜ ਕਰੰਟ ਵਧਦਾ ਹੈ ਅਤੇ ਸੈਕੰਡਰੀ ਸਾਈਡ ਆਉਟਪੁੱਟ ਵੋਲਟੇਜ ਨੂੰ ਇੱਕ ਨਿਸ਼ਚਤ ਪੱਧਰ ਤੱਕ ਵਧਾਉਂਦਾ ਹੈ, ਤਾਂ ਇਲੈਕਟ੍ਰੋਮੈਗਨੈਟਿਕ ਰੀਲੀਜ਼ ਕਿਰਿਆਸ਼ੀਲ ਹੋ ਜਾਂਦੀ ਹੈ, ਪਾਵਰ ਸਪਲਾਈ ਨਾਲ ਜੁੜੇ ਸੰਪਰਕਾਂ ਨੂੰ ਕੰਮ ਕਰਨ ਅਤੇ ਡਿਸਕਨੈਕਟ ਕਰਨ ਲਈ ਓਪਰੇਟਿੰਗ ਵਿਧੀ ਨੂੰ ਚਲਾਉਂਦੀ ਹੈ, ਇਸ ਤਰ੍ਹਾਂ ਲੀਕੇਜ ਸੁਰੱਖਿਆ ਦਾ ਅਹਿਸਾਸ ਹੁੰਦਾ ਹੈ।

ਚੋਣ ਅਤੇ ਸਥਾਪਨਾ

ਚੋਣ: ਇੱਕ RCCB ਦੀ ਚੋਣ ਕਰਦੇ ਸਮੇਂ, ਰੇਟਡ ਵੋਲਟੇਜ, ਰੇਟ ਕੀਤਾ ਕਰੰਟ, ਲੀਕੇਜ ਐਕਸ਼ਨ ਕਰੰਟ ਅਤੇ ਇਲੈਕਟ੍ਰੀਕਲ ਸਿਸਟਮ ਦਾ ਐਕਸ਼ਨ ਟਾਈਮ ਵਰਗੇ ਮਾਪਦੰਡਾਂ 'ਤੇ ਵਿਚਾਰ ਕੀਤਾ ਜਾਣਾ ਚਾਹੀਦਾ ਹੈ। ਲੋੜੀਂਦੀ ਸੁਰੱਖਿਆ ਦੀ ਕਿਸਮ (ਜਿਵੇਂ ਕਿ ਸਿੱਧੇ ਸੰਪਰਕ ਸੁਰੱਖਿਆ ਜਾਂ ਅਸਿੱਧੇ ਸੰਪਰਕ ਸੁਰੱਖਿਆ) ਦੇ ਅਨੁਸਾਰ ਇੱਕ ਢੁਕਵਾਂ RCCB ਚੁਣਨਾ ਵੀ ਜ਼ਰੂਰੀ ਹੈ।

ਇੰਸਟਾਲੇਸ਼ਨ: RCCB ਨੂੰ ਇਲੈਕਟ੍ਰੀਕਲ ਸਿਸਟਮ ਦੇ ਆਉਣ ਵਾਲੇ ਸਿਰੇ 'ਤੇ ਜਾਂ ਬ੍ਰਾਂਚ ਲਾਈਨ 'ਤੇ ਲਗਾਇਆ ਜਾਣਾ ਚਾਹੀਦਾ ਹੈ ਤਾਂ ਜੋ ਪੂਰੇ ਇਲੈਕਟ੍ਰੀਕਲ ਸਿਸਟਮ ਜਾਂ ਕਿਸੇ ਖਾਸ ਬ੍ਰਾਂਚ ਲਾਈਨ ਦੀ ਪੂਰੀ ਸੁਰੱਖਿਆ ਨੂੰ ਯਕੀਨੀ ਬਣਾਇਆ ਜਾ ਸਕੇ। ਇੰਸਟਾਲੇਸ਼ਨ ਦੌਰਾਨ, RCCB ਦੇ ਸਹੀ ਕੁਨੈਕਸ਼ਨ ਅਤੇ ਭਰੋਸੇਯੋਗ ਸੰਚਾਲਨ ਨੂੰ ਯਕੀਨੀ ਬਣਾਉਣ ਲਈ ਸੰਬੰਧਿਤ ਮਾਪਦੰਡਾਂ ਅਤੇ ਕੋਡਾਂ ਦੀ ਸਖਤੀ ਨਾਲ ਪਾਲਣਾ ਕੀਤੀ ਜਾਣੀ ਚਾਹੀਦੀ ਹੈ।
