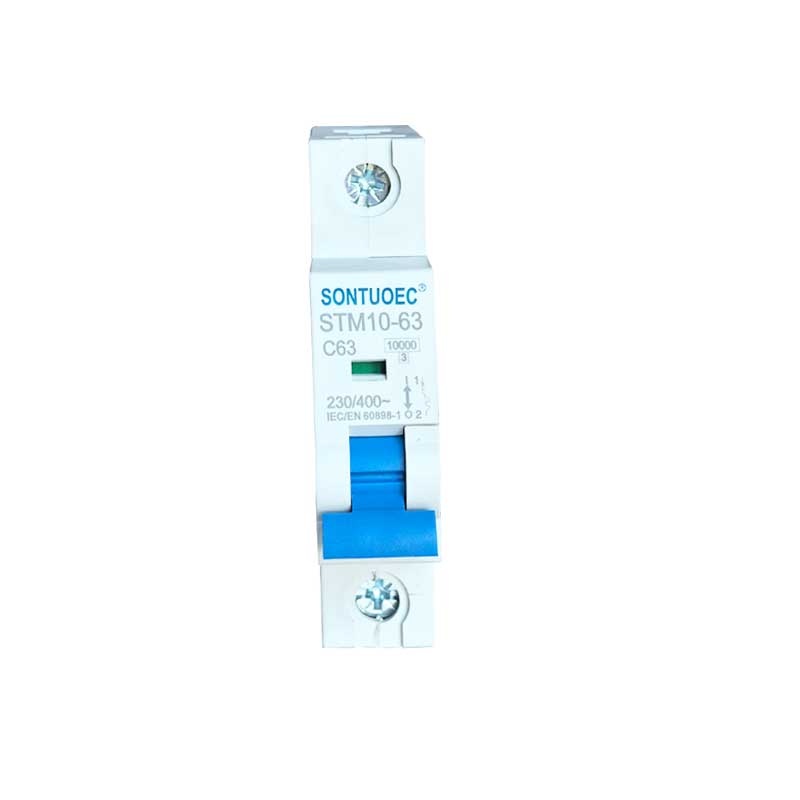

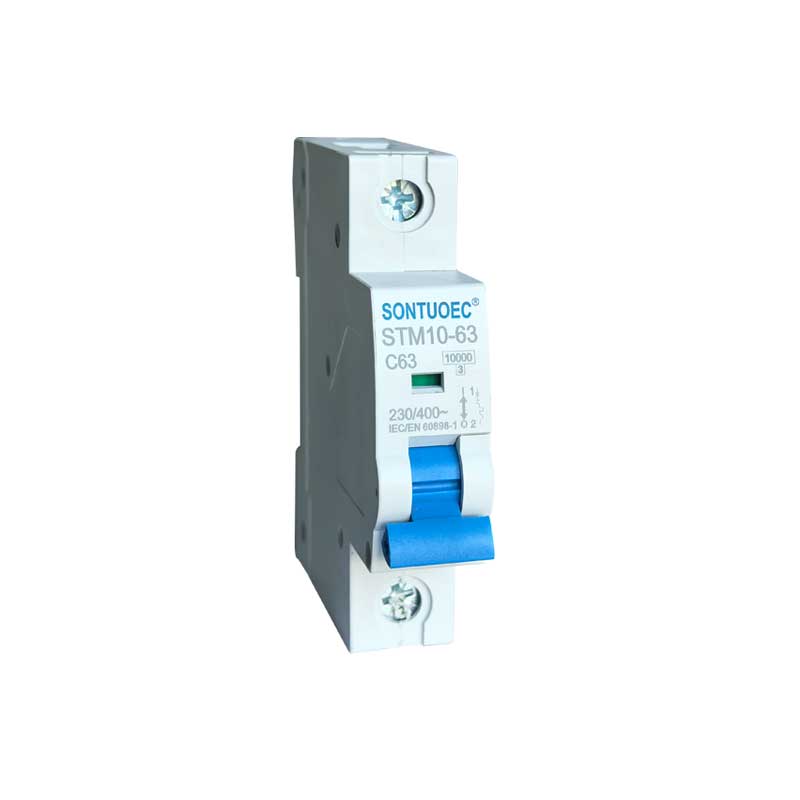

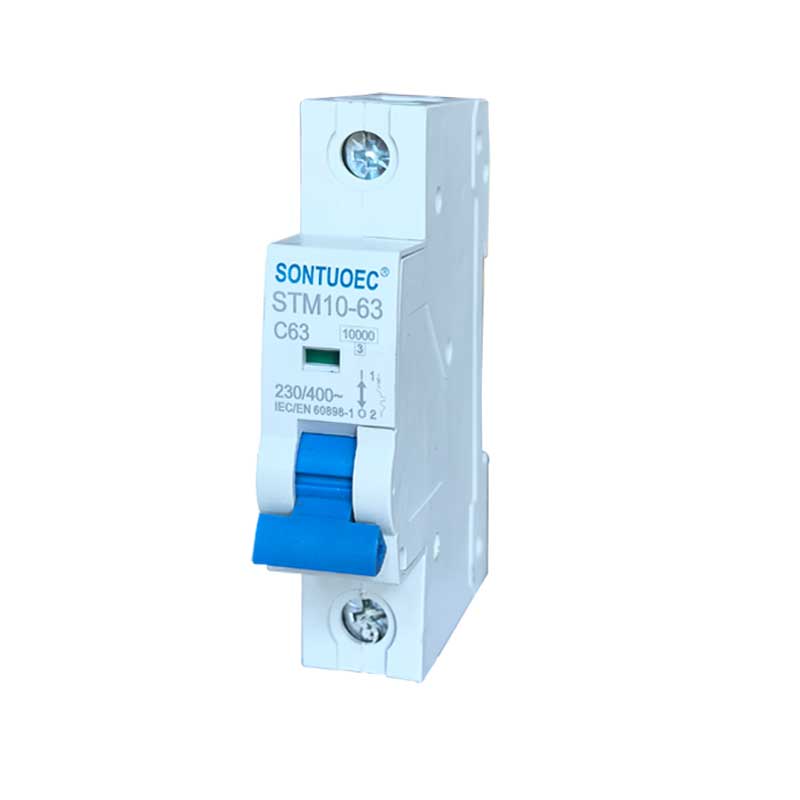

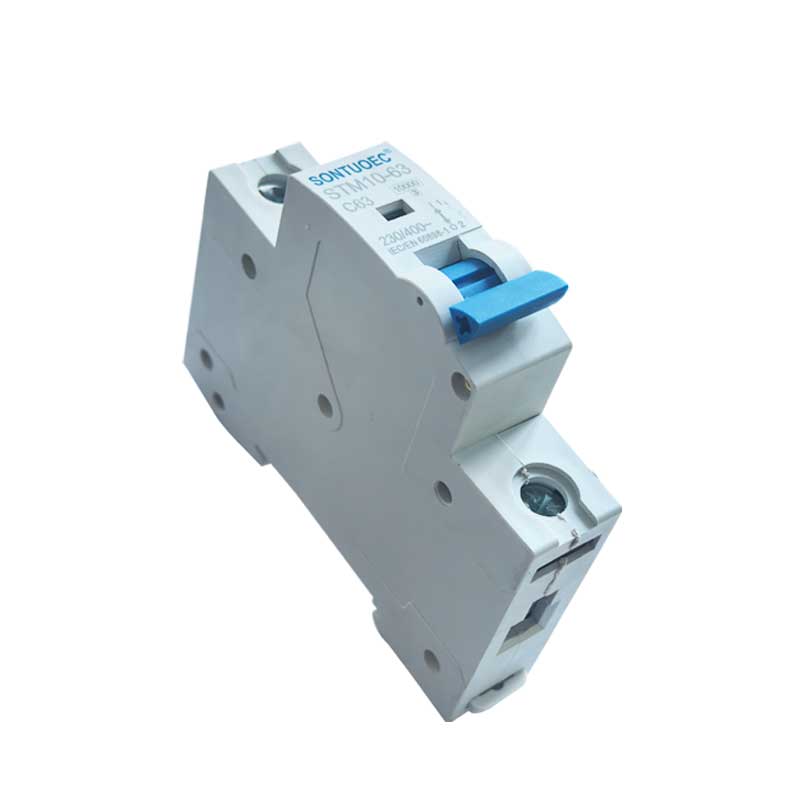

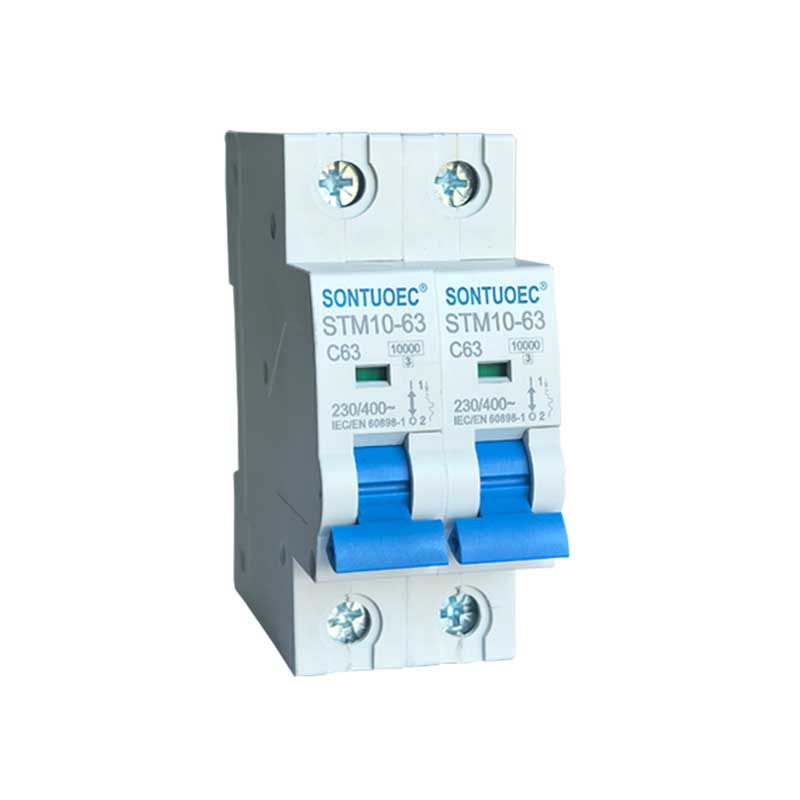

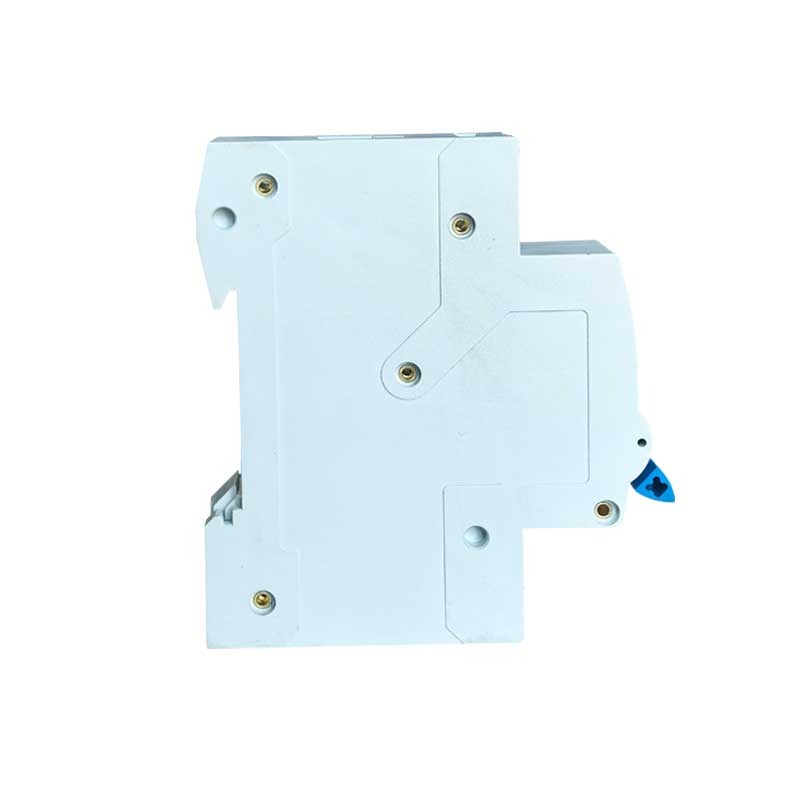

Sontuoec ਫੈਕਟਰੀ ਸਿੱਧੀ ਵਿਕਰੀ MCB Stm10-63 ਸੀਰੀਜ਼ 6ka ਮਿਨੀਏਚਰ ਸਰਕਟ ਬ੍ਰੇਕਰ

SONTUOEC ਚੀਨੀ ਸਪਲਾਇਰਾਂ/ਨਿਰਮਾਤਾਵਾਂ ਵਿੱਚੋਂ ਇੱਕ ਹੈ ਜੋ ਵੱਖ-ਵੱਖ ਛੋਟੇ ਬਿਜਲੀ ਉਪਕਰਣਾਂ ਦੇ ਉਤਪਾਦਨ ਵਿੱਚ ਮਾਹਰ ਹੈ STM10-63 ਸੀਰੀਜ਼ ਹਾਈ ਬ੍ਰੇਕਿੰਗ ਮਿਨੀਏਚਰ ਸਰਕਟ ਬ੍ਰੇਕਰ ਵਿੱਚ ਢਾਂਚਾ ਅਡਵਾਂਸਡ, ਕਾਰਗੁਜ਼ਾਰੀ ਭਰੋਸੇਯੋਗ, ਬਰੇਕਿੰਗ ਸਮਰੱਥਾ ਉੱਚ, ਦਿੱਖ ਸ਼ਾਨਦਾਰ ਅਤੇ ਇਸਦੇ ਸ਼ੈੱਲ ਅਤੇ ਹਿੱਸੇ ਪ੍ਰਭਾਵ ਪ੍ਰਤੀਰੋਧ, ਮਜ਼ਬੂਤ ਫਲਮੇਰਡ ਵਿਸ਼ੇਸ਼ਤਾ ਨਾਲ ਸਮੱਗਰੀ ਦੇ ਬਣੇ ਹੁੰਦੇ ਹਨ। ਇਹ 50 ਜਾਂ 60 ਬਾਰੰਬਾਰਤਾ, Ue 400V ਅਤੇ ਹੇਠਾਂ, Ui 63A ਅਤੇ ਹੇਠਾਂ ਦੇ ਪਾਵਰ ਸਿਸਟਮ ਲਈ ਢੁਕਵਾਂ ਹੈ। ਇਹ ਮੁੱਖ ਤੌਰ 'ਤੇ ਦਫਤਰ ਦੀ ਇਮਾਰਤ, ਨਿਵਾਸ, ਰੋਸ਼ਨੀ, ਬਿਜਲੀ ਦੀ ਵੰਡ ਅਤੇ ਓਵਰਲੋਡ ਅਤੇ ਸਾਜ਼ੋ-ਸਾਮਾਨ ਦੀ ਸ਼ਾਰਟ ਸਰਕਟ ਸੁਰੱਖਿਆ ਲਈ ਲਾਗੂ ਹੁੰਦਾ ਹੈ। ਆਮ ਤੌਰ 'ਤੇ, ਇਸਦੀ ਵਰਤੋਂ ਪਾਵਰ ਸਿਸਟਮ ਦੇ ਅਕਸਰ ਨਾ ਹੋਣ ਵਾਲੇ ਟ੍ਰਾਂਸਫਰ ਦੇ ਤੌਰ 'ਤੇ ਵੀ ਕੀਤੀ ਜਾ ਸਕਦੀ ਹੈ। ਇਹ ਮਿਆਰ IEC60898.1 ਅਤੇ GB10963.1 ਦੇ ਅਨੁਕੂਲ ਹੈ

ਮਾਡਲ:STM10-63

ਜਾਂਚ ਭੇਜੋ

ਉਤਪਾਦ ਵਰਣਨ

ਨਿਰਧਾਰਨ:

	ਮਿਆਰੀ		IEC/EN 60898-1
ਇਲੈਕਟ੍ਰੀਕਲ	ਦਰਜਾ ਮੌਜੂਦਾ ਇਨ	A	1,2,4,6,10,16,20,25,32,40,50,63A
ਵਿਸ਼ੇਸ਼ਤਾਵਾਂ	ਖੰਭੇ	P	1,2,3,4
	ਦਰਜਾਬੰਦੀ ਵੋਲਟੇਜ Ue	V	AC 230, 400
	ਇਨਸੂਲੇਸ਼ਨ ਵੋਲਟੇਜ Ui	V	500
	ਰੇਟ ਕੀਤੀ ਬਾਰੰਬਾਰਤਾ	Hz	50/60
	ਦਰਜਾ ਤੋੜਨ ਦੀ ਸਮਰੱਥਾ	A	3000, 4500, 6000
	ਵੋਲਟੇਜ (1.2/50) Uimp ਦਾ ਸਾਮ੍ਹਣਾ ਕਰਨ ਵਾਲਾ ਦਰਜਾ ਦਿੱਤਾ ਗਿਆ ਪ੍ਰਭਾਵ	V	4000
	1 ਮਿੰਟ ਲਈ ind.Freq. 'ਤੇ ਡਾਈਇਲੈਕਟ੍ਰਿਕ ਟੈਸਟ ਵੋਲਟੇਜ	ਕੇ.ਵੀ	2
	ਪ੍ਰਦੂਸ਼ਣ ਦੀ ਡਿਗਰੀ		2
	ਥਰਮੋ-ਚੁੰਬਕੀ ਰੀਲੀਜ਼ ਗੁਣ		ਬੀ, ਸੀ, ਡੀ
ਮਕੈਨੀਕਲ	ਬਿਜਲੀ ਜੀਵਨ	t	4000
ਵਿਸ਼ੇਸ਼ਤਾਵਾਂ	ਮਕੈਨੀਕਲ ਜੀਵਨ	t	10000
	ਸੁਰੱਖਿਆ ਦੀ ਡਿਗਰੀ		IP20
	ਸੈਟਿੰਗ ਲਈ ਹਵਾਲਾ ਤਾਪਮਾਨ	ºਸੀ	30
	ਥਰਮਲ ਤੱਤ ਦਾ	ºਸੀ	30
	ਅੰਬੀਨਟ ਤਾਪਮਾਨ	ºਸੀ	-5~+40(ਵਿਸ਼ੇਸ਼ ਐਪਲੀਕੇਸ਼ਨ ਕਿਰਪਾ ਕਰਕੇ ਵੇਖੋ
	(ਰੋਜ਼ਾਨਾ ਔਸਤ ≤35ºC ਦੇ ਨਾਲ)	ºਸੀ	ਤਾਪਮਾਨ ਮੁਆਵਜ਼ਾ ਸੁਧਾਰ)
	ਸਟੋਰੇਜ਼ ਤਾਪਮਾਨ	ºਸੀ	-25~+70
ਇੰਸਟਾਲੇਸ਼ਨ	ਟਰਮੀਨਲ ਕਨੈਕਸ਼ਨ ਦੀ ਕਿਸਮ		ਕੇਬਲ/ਪਿਨ-ਕਿਸਮ ਦੀ ਬੱਸਬਾਰ
	ਕੇਬਲ ਲਈ ਟਰਮੀਨਲ ਦਾ ਆਕਾਰ ਸਿਖਰ/ਹੇਠਾਂ	ਮਿਲੀਮੀਟਰ2	25
	ਕੇਬਲ ਲਈ ਟਰਮੀਨਲ ਦਾ ਆਕਾਰ ਸਿਖਰ/ਹੇਠਾਂ	AWG	3月18 ਦਿਨ
	ਬੱਸਬਾਰ ਲਈ ਥਰਮੀਨਲ ਆਕਾਰ ਸਿਖਰ/ਹੇਠਾਂ	ਮਿਲੀਮੀਟਰ2	25
	ਬੱਸਬਾਰ ਲਈ ਥਰਮੀਨਲ ਆਕਾਰ ਸਿਖਰ/ਹੇਠਾਂ	AWG	3月18 ਦਿਨ
	ਟੋਰਕ ਨੂੰ ਕੱਸਣਾ	N*m	2
	ਟੋਰਕ ਨੂੰ ਕੱਸਣਾ	ਵਿੱਚ-lbs	18
	ਮਾਊਂਟਿੰਗ		ਤੇਜ਼ ਕਲਿੱਪ ਡਿਵਾਈਸ ਦੇ ਜ਼ਰੀਏ DIN ਰੇਲ EN 60715(35mm) 'ਤੇ
	ਕਨੈਕਸ਼ਨ		ਉੱਪਰੋਂ ਅਤੇ ਹੇਠਾਂ ਤੋਂ

STM10-63 ਮਿਨੀਏਚਰ ਸਰਕਟ ਬ੍ਰੇਕਰ ਦੇ ਮੁੱਖ ਕਾਰਜ

1. ਓਵਰਲੋਡ ਸੁਰੱਖਿਆ: ਜਦੋਂ ਸਰਕਟ ਵਿੱਚ ਕਰੰਟ MCB ਦੇ ਰੇਟ ਕੀਤੇ ਮੁੱਲ ਤੋਂ ਵੱਧ ਜਾਂਦਾ ਹੈ, ਤਾਂ STM10-63 ਮਿਨੀਏਚਰ ਸਰਕਟ ਬ੍ਰੇਕਰ ਸਰਕਟ ਅਤੇ ਸਾਜ਼ੋ-ਸਾਮਾਨ ਨੂੰ ਜ਼ਿਆਦਾ ਗਰਮ ਹੋਣ ਤੋਂ ਰੋਕਣ ਲਈ ਇੱਕ ਨਿਰਧਾਰਤ ਸਮੇਂ ਦੇ ਅੰਦਰ ਆਪਣੇ ਆਪ ਹੀ ਸਰਕਟ ਨੂੰ ਕੱਟ ਦੇਵੇਗਾ।

2. ਸ਼ਾਰਟ-ਸਰਕਟ ਸੁਰੱਖਿਆ: ਜਦੋਂ ਸਰਕਟ ਵਿੱਚ ਇੱਕ ਸ਼ਾਰਟ-ਸਰਕਟ ਹੁੰਦਾ ਹੈ, ਤਾਂ STM10-63 ਮਿਨੀਏਚਰ ਸਰਕਟ ਬ੍ਰੇਕਰ ਸਰਕਟ ਅਤੇ ਉਪਕਰਣ ਨੂੰ ਨੁਕਸਾਨ ਪਹੁੰਚਾਉਣ ਤੋਂ ਸ਼ਾਰਟ-ਸਰਕਟ ਕਰੰਟ ਨੂੰ ਰੋਕਣ ਲਈ ਤੁਰੰਤ ਸਰਕਟ ਨੂੰ ਕੱਟ ਦੇਵੇਗਾ।

3. ਲੀਕੇਜ ਸੁਰੱਖਿਆ (ਕੁਝ MCBs ਵਿੱਚ ਇਹ ਕੰਮ ਹੁੰਦਾ ਹੈ): ਲੀਕੇਜ ਸੁਰੱਖਿਆ ਵਾਲੇ MCBs ਲਈ, ਜਦੋਂ ਸਰਕਟ ਵਿੱਚ ਲੀਕੇਜ ਹੁੰਦਾ ਹੈ, STM10-63 ਮਿਨੀਏਚਰ ਸਰਕਟ ਬ੍ਰੇਕਰ ਨਿੱਜੀ ਸੁਰੱਖਿਆ ਦੀ ਰੱਖਿਆ ਲਈ ਸਰਕਟ ਨੂੰ ਤੇਜ਼ੀ ਨਾਲ ਕੱਟ ਦੇਵੇਗਾ।

MCBs ਦੇ ਸੰਚਾਲਨ ਦਾ ਸਿਧਾਂਤ

MCBs ਵਿੱਚ ਆਮ ਤੌਰ 'ਤੇ ਅੰਦਰ ਇੱਕ ਥਰਮਲ ਮੈਗਨੈਟਿਕ ਜਾਂ ਇਲੈਕਟ੍ਰਾਨਿਕ ਟ੍ਰਿਪ ਡਿਟੈਕਟਰ ਹੁੰਦਾ ਹੈ, ਜਿਸਦੀ ਵਰਤੋਂ ਸਰਕਟ ਵਿੱਚ ਕਰੰਟ ਵਿੱਚ ਤਬਦੀਲੀਆਂ ਦਾ ਪਤਾ ਲਗਾਉਣ ਲਈ ਕੀਤੀ ਜਾਂਦੀ ਹੈ। ਜਦੋਂ ਕਰੰਟ ਅਸਧਾਰਨ ਹੁੰਦਾ ਹੈ, ਤਾਂ ਸਟਰਾਈਕਰ MCB ਦੀ ਟ੍ਰਿਪਿੰਗ ਵਿਧੀ ਨੂੰ ਚਾਲੂ ਕਰਦਾ ਹੈ, ਜਿਸ ਨਾਲ STB1-63 ਮਿਨੀਏਚਰ ਸਰਕਟ ਬ੍ਰੇਕਰ ਤੇਜ਼ੀ ਨਾਲ ਸਰਕਟ ਨੂੰ ਕੱਟ ਦਿੰਦਾ ਹੈ।

1. ਥਰਮਲ ਮੈਗਨੈਟਿਕ ਸਟ੍ਰਾਈਕਰ: ਇਹ ਉਤਪੰਨ ਗਰਮੀ ਦੀ ਵਰਤੋਂ ਕਰਦਾ ਹੈ ਜਦੋਂ ਕਰੰਟ ਟਰਿਪਿੰਗ ਨੂੰ ਚਾਲੂ ਕਰਨ ਲਈ ਕੰਡਕਟਰ ਵਿੱਚੋਂ ਲੰਘਦਾ ਹੈ। ਜਦੋਂ ਕਰੰਟ ਬਹੁਤ ਵੱਡਾ ਹੁੰਦਾ ਹੈ, ਤਾਂ ਕੰਡਕਟਰ ਗਰਮ ਹੋ ਜਾਂਦਾ ਹੈ, ਜਿਸ ਨਾਲ ਥਰਮਲ ਮੈਗਨੈਟਿਕ ਸਟ੍ਰਾਈਕਰ ਦੇ ਅੰਦਰ ਬਾਈਮੈਟਲ ਮੋੜ ਜਾਂਦਾ ਹੈ, ਇਸ ਤਰ੍ਹਾਂ ਟ੍ਰਿਪਿੰਗ ਵਿਧੀ ਨੂੰ ਚਾਲੂ ਕਰਦਾ ਹੈ।

2. ਇਲੈਕਟ੍ਰਾਨਿਕ ਸਟ੍ਰਾਈਕਰ: ਇਹ ਮੌਜੂਦਾ ਤਬਦੀਲੀਆਂ ਦਾ ਪਤਾ ਲਗਾਉਣ ਅਤੇ ਟ੍ਰਿਪਿੰਗ ਵਿਧੀ ਦੀ ਕਾਰਵਾਈ ਨੂੰ ਨਿਯੰਤਰਿਤ ਕਰਨ ਲਈ ਇਲੈਕਟ੍ਰਾਨਿਕ ਭਾਗਾਂ ਦੀ ਵਰਤੋਂ ਕਰਦਾ ਹੈ। ਜਦੋਂ ਇੱਕ ਅਸਧਾਰਨ ਕਰੰਟ ਦਾ ਪਤਾ ਲਗਾਇਆ ਜਾਂਦਾ ਹੈ, ਇਲੈਕਟ੍ਰਾਨਿਕ ਸਟਰਾਈਕਰ ਸਰਕਟ ਨੂੰ ਕੱਟਣ ਲਈ ਟ੍ਰਿਪਿੰਗ ਵਿਧੀ ਨੂੰ ਇੱਕ ਸਿਗਨਲ ਭੇਜਦਾ ਹੈ।

MCB ਦੇ ਐਪਲੀਕੇਸ਼ਨ ਦ੍ਰਿਸ਼

MCBs ਦਾ ਵਿਆਪਕ ਤੌਰ 'ਤੇ ਰਿਹਾਇਸ਼ੀ, ਵਪਾਰਕ ਅਤੇ ਉਦਯੋਗਿਕ ਖੇਤਰਾਂ ਵਿੱਚ ਬਿਜਲੀ ਪ੍ਰਣਾਲੀਆਂ ਵਿੱਚ ਸਰਕਟਾਂ ਅਤੇ ਉਪਕਰਨਾਂ ਨੂੰ ਅਸਧਾਰਨ ਕਰੰਟਾਂ ਕਾਰਨ ਹੋਣ ਵਾਲੇ ਨੁਕਸਾਨ ਤੋਂ ਬਚਾਉਣ ਲਈ ਵਰਤਿਆ ਜਾਂਦਾ ਹੈ। ਇਹ ਆਮ ਤੌਰ 'ਤੇ ਡਿਸਟ੍ਰੀਬਿਊਸ਼ਨ ਬਾਕਸ, ਸਵਿੱਚਬੋਰਡ ਜਾਂ ਕੰਟਰੋਲ ਅਲਮਾਰੀਆਂ ਵਿੱਚ ਸਥਾਪਿਤ ਕੀਤੇ ਜਾਂਦੇ ਹਨ ਅਤੇ ਇੱਕ ਸਰਕਟ ਦੇ ਮੁੱਖ ਸਵਿੱਚ ਜਾਂ ਸ਼ਾਖਾ ਸਵਿੱਚ ਵਜੋਂ ਵਰਤੇ ਜਾਂਦੇ ਹਨ।

MCBs ਦੀ ਚੋਣ ਅਤੇ ਸਥਾਪਨਾ

1. ਚੋਣ: MCBs ਦੀ ਚੋਣ ਕਰਦੇ ਸਮੇਂ, ਤੁਹਾਨੂੰ ਸਰਕਟ ਦਾ ਦਰਜਾ ਪ੍ਰਾਪਤ ਕਰੰਟ, ਵੋਲਟੇਜ ਪੱਧਰ, ਸੁਰੱਖਿਆ ਵਿਸ਼ੇਸ਼ਤਾਵਾਂ, ਅਤੇ ਕੀ ਲੀਕੇਜ ਸੁਰੱਖਿਆ ਦੀ ਲੋੜ ਹੈ, ਵਰਗੇ ਕਾਰਕਾਂ 'ਤੇ ਵਿਚਾਰ ਕਰਨ ਦੀ ਲੋੜ ਹੈ। ਇਹ ਯਕੀਨੀ ਬਣਾਉਣਾ ਵੀ ਮਹੱਤਵਪੂਰਨ ਹੈ ਕਿ ਚੁਣਿਆ ਗਿਆ STB1-63 ਮਿਨੀਏਚਰ ਸਰਕਟ ਬ੍ਰੇਕਰ ਸਥਾਨਕ ਇਲੈਕਟ੍ਰੀਕਲ ਸੁਰੱਖਿਆ ਮਾਪਦੰਡਾਂ ਅਤੇ ਨਿਯਮਾਂ ਦੀ ਪਾਲਣਾ ਕਰਦਾ ਹੈ।

2.ਇੰਸਟਾਲੇਸ਼ਨ: STB1-63 ਮਿਨੀਏਚਰ ਸਰਕਟ ਬ੍ਰੇਕਰ ਨੂੰ ਖੋਰਦਾਰ ਗੈਸਾਂ ਤੋਂ ਮੁਕਤ ਸੁੱਕੇ, ਹਵਾਦਾਰ ਵਾਤਾਵਰਣ ਵਿੱਚ ਸਥਾਪਿਤ ਕੀਤਾ ਜਾਣਾ ਚਾਹੀਦਾ ਹੈ ਅਤੇ ਇਹ ਯਕੀਨੀ ਬਣਾਉਣਾ ਚਾਹੀਦਾ ਹੈ ਕਿ ਇਹ ਸਹੀ ਅਤੇ ਸੁਰੱਖਿਅਤ ਢੰਗ ਨਾਲ ਵਾਇਰਡ ਹੈ। ਇੰਸਟਾਲੇਸ਼ਨ ਦੇ ਦੌਰਾਨ, ਸੰਬੰਧਿਤ ਬਿਜਲੀ ਸੁਰੱਖਿਆ ਨਿਯਮਾਂ ਅਤੇ ਓਪਰੇਟਿੰਗ ਪ੍ਰਕਿਰਿਆਵਾਂ ਨੂੰ ਦੇਖਿਆ ਜਾਣਾ ਚਾਹੀਦਾ ਹੈ.
