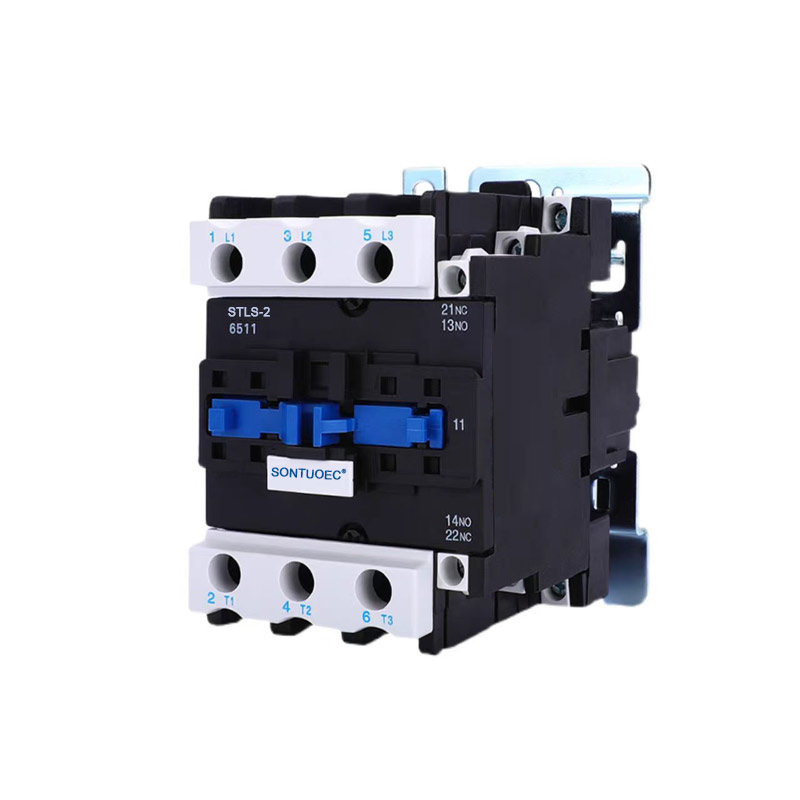

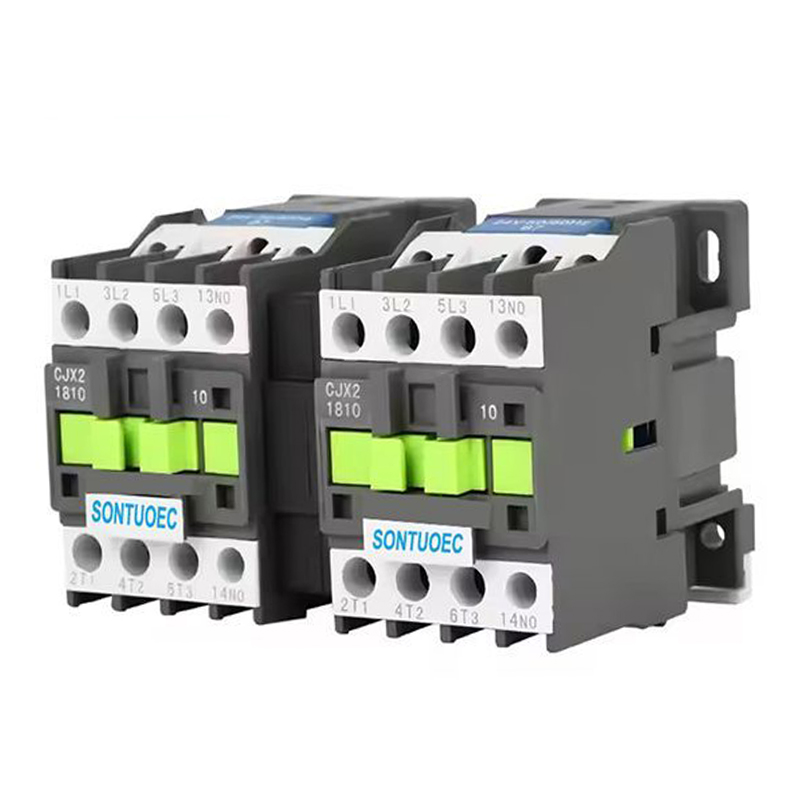

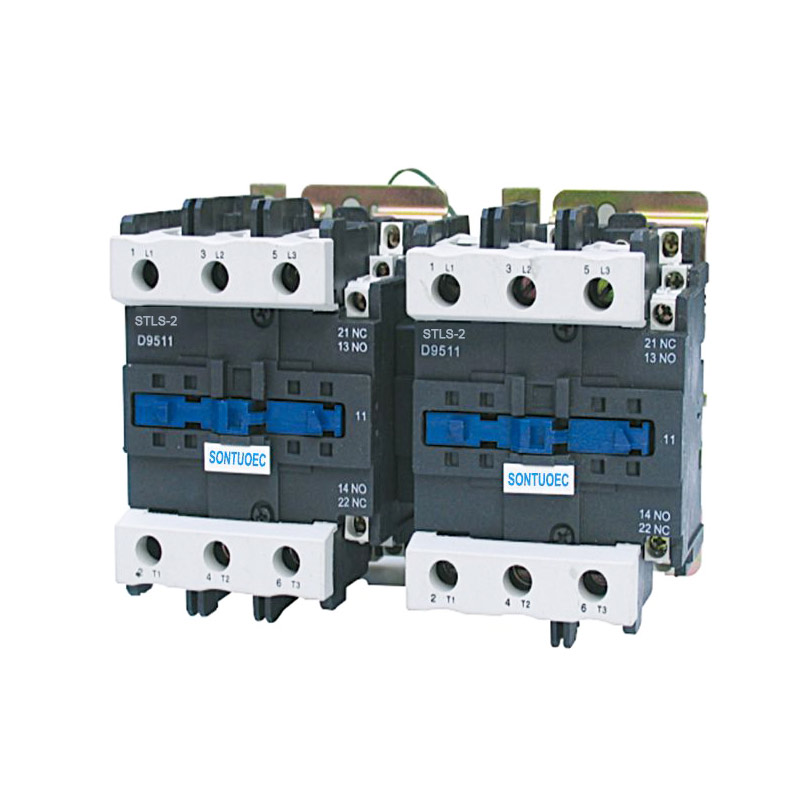

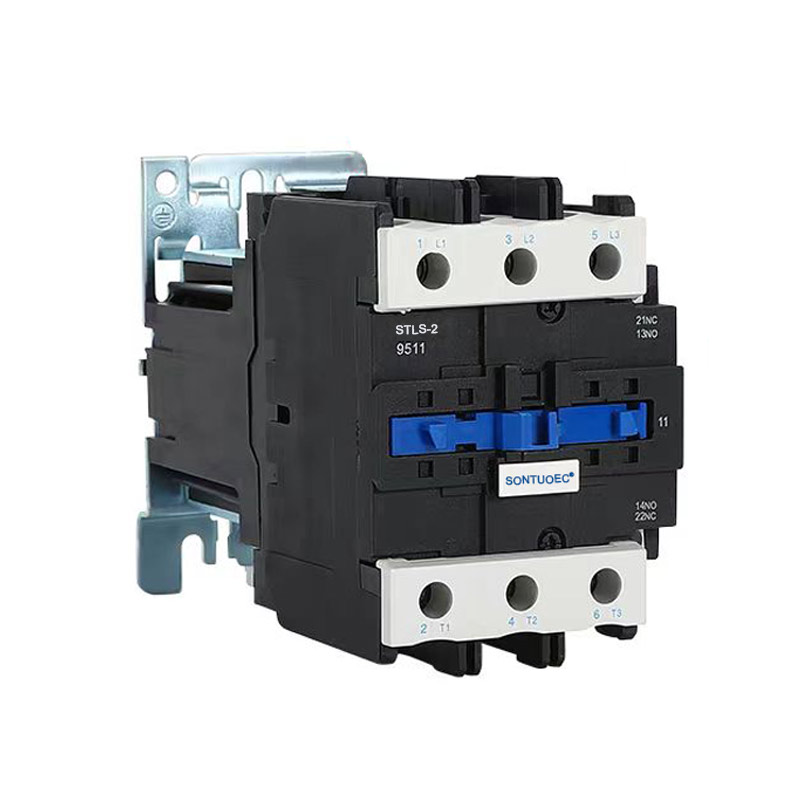

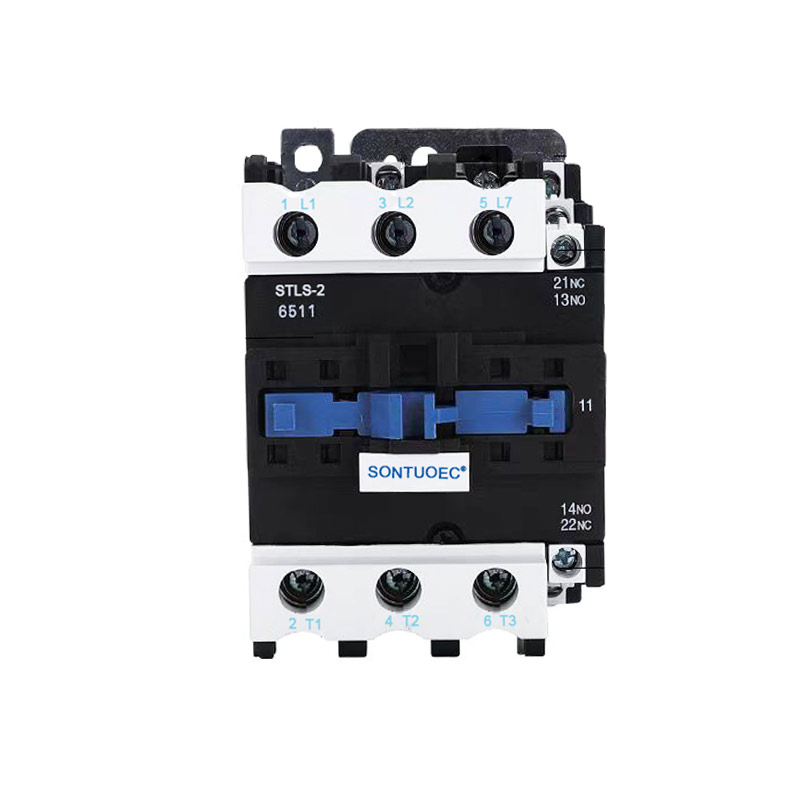

Stls-2(Cjx2) ਸੀਰੀਜ਼ ਮਕੈਨੀਕਲ ਇੰਟਰਲੌਕਿੰਗ ਸੰਪਰਕਕਰਤਾ

Stls-2(Cjx2) ਸੀਰੀਜ਼ ਮਕੈਨੀਕਲ ਇੰਟਰਲੌਕਿੰਗ ਕੰਟੈਕਟਰ ਮੋਟਰ ਨੂੰ ਪਰਿਵਰਤਨਸ਼ੀਲ ਕੰਟਰੋਲ ਕਰਨ ਲਈ ਰੇਟ ਕੀਤੇ ਵੋਲਟੇਜ 660V AC 50Hz, ਮੌਜੂਦਾ 620A ਤੱਕ ਸਰਕਟਾਂ ਵਿੱਚ ਵਰਤਣ ਲਈ ਢੁਕਵਾਂ ਹੈ। ਇਹ ਮਕੈਨੀਕਲ ਇੰਟਰਲੌਕਿੰਗ ਯੰਤਰ ਦੋ ਪਰਿਵਰਤਨਯੋਗ ਸੰਪਰਕਕਾਰਾਂ ਦੇ ਸੰਪਰਕ ਤਬਦੀਲੀ ਨੂੰ ਯਕੀਨੀ ਬਣਾਉਂਦਾ ਹੈ। ਇਹ IEC60947-4-1 ਮਿਆਰਾਂ ਦੇ ਅਨੁਕੂਲ ਹੈ।

ਮਾਡਲ:STLS-2(CJX2)

ਜਾਂਚ ਭੇਜੋ

ਉਤਪਾਦ ਵਰਣਨ

ਟਾਈਪ ਕਰੋ		STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2
		9	12	18	25	32	40	50	63	80	95
									60
ਦਰਜਾ ਦਿੱਤਾ ਗਿਆ ਇਨਸੁਲੇਟਿਓ ਵੋਲਟੇਜ		660	660	660	660	660	660	660	660	660	660
ਰਵਾਇਤੀ ਥਰਮਲ		20	24	32	40	50	60	75	80	110	125
ਮੌਜੂਦਾ		20	24	32	40	50	60	75	80	110	125
ਦਰਜਾਬੰਦੀ ਕਾਰਜਸ਼ੀਲ		9	12	16	25	32	40	50	63	80	95
ਮੌਜੂਦਾ		9	12	16	25	32	40	50	63	80	95
ਨਿਯੰਤਰਿਤ	220 ਵੀ	2.2	3	4	5.5	7.5	11	15	18.5	22	25
ਪਾਵਰ (ਕਿਲੋਵਾਟ)	380V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415 ਵੀ	4	5.5	9	11	15	22	35	37	45	45
	440 ਵੀ	4	5.5	9	11	15	22	30	37	45	45
	660V	5.5	7.5	10	15	18.5	30	33	37	45	45
ਨੋਟ ਕਰੋ		ਦੀ ਸਥਾਪਨਾ					ਦੀ ਸਥਾਪਨਾ
		ਰੀਲੇਅ ਦੋ ਪੇਚਾਂ ਦੀ ਵਰਤੋਂ ਕਰ ਸਕਦੇ ਹਨ					ਰੀਲੇਅ ਤਿੰਨ ਕਰ ਸਕਦੇ ਹਨ
		ਅਤੇ 35mm ਦੀ ਵਰਤੋਂ ਵੀ ਕਰੋ					screws ਅਤੇ ਇਹ ਵੀ ਵਰਤਣ
		ਇੰਸਟਾਲੇਸ਼ਨ ਰੇਲ					75mm ਜਾਂ 35mm ਇੰਸਟਾਲੇਸ਼ਨ
							ਰੇਲ

ਬਣਤਰ ਅਤੇ ਗੁਣ

ਬਣਤਰ:

3P AC ਸੰਪਰਕਕਰਤਾ ਵਿੱਚ ਆਮ ਤੌਰ 'ਤੇ ਇਲੈਕਟ੍ਰੋਮੈਗਨੈਟਿਕ ਸਿਸਟਮ (ਕੋਇਲ, ਕੋਰ, ਆਦਿ ਸਮੇਤ), ਸੰਪਰਕ ਸਿਸਟਮ (ਮੁੱਖ ਸੰਪਰਕ ਅਤੇ ਸਹਾਇਕ ਸੰਪਰਕ ਸਮੇਤ), ਚਾਪ ਬੁਝਾਉਣ ਵਾਲਾ ਯੰਤਰ ਅਤੇ ਸ਼ੈੱਲ ਅਤੇ ਹੋਰ ਹਿੱਸੇ ਹੁੰਦੇ ਹਨ। ਉਹਨਾਂ ਵਿੱਚੋਂ, ਮੁੱਖ ਸੰਪਰਕ ਦੀ ਵਰਤੋਂ ਉੱਚ ਕਰੰਟ ਨੂੰ ਚੁੱਕਣ ਲਈ ਕੀਤੀ ਜਾਂਦੀ ਹੈ, ਅਤੇ ਸਹਾਇਕ ਸੰਪਰਕ ਦੀ ਵਰਤੋਂ ਨਿਯੰਤਰਣ ਸੰਕੇਤਾਂ ਦੇ ਸੰਚਾਰ ਅਤੇ ਫੀਡਬੈਕ ਨੂੰ ਮਹਿਸੂਸ ਕਰਨ ਲਈ ਕੀਤੀ ਜਾਂਦੀ ਹੈ।

ਵਿਸ਼ੇਸ਼ਤਾਵਾਂ:

ਤਿੰਨ ਸੁਤੰਤਰ ਸੰਪਰਕਾਂ ਦੇ ਨਾਲ, ਇਹ ਇੱਕੋ ਸਮੇਂ ਤਿੰਨ-ਪੜਾਅ ਦੀ ਸ਼ਕਤੀ ਅਤੇ ਇੱਕ ਜ਼ੀਰੋ ਲਾਈਨ ਨੂੰ ਨਿਯੰਤਰਿਤ ਕਰ ਸਕਦਾ ਹੈ।

ਸੰਪਰਕ ਸਿਸਟਮ ਚੰਗੀ ਚਾਲਕਤਾ ਅਤੇ ਪਹਿਨਣ ਪ੍ਰਤੀਰੋਧ ਦੇ ਨਾਲ ਉੱਚ ਗੁਣਵੱਤਾ ਵਾਲੀ ਸਮੱਗਰੀ ਦਾ ਬਣਿਆ ਹੈ।

ਇਲੈਕਟ੍ਰੋਮੈਗਨੈਟਿਕ ਸਿਸਟਮ ਵਿੱਚ ਸੰਪਰਕਾਂ ਨੂੰ ਭਰੋਸੇਯੋਗ ਤੌਰ 'ਤੇ ਸ਼ਾਮਲ ਕਰਨ ਅਤੇ ਛੱਡਣ ਲਈ ਕਾਫੀ ਚੂਸਣ ਬਲ ਹੈ।

ਚਾਪ ਬੁਝਾਉਣ ਵਾਲਾ ਯੰਤਰ ਸੰਪਰਕਾਂ ਦੇ ਡਿਸਕਨੈਕਟ ਹੋਣ 'ਤੇ ਪੈਦਾ ਹੋਏ ਚਾਪ ਨੂੰ ਪ੍ਰਭਾਵਸ਼ਾਲੀ ਢੰਗ ਨਾਲ ਬੁਝਾ ਸਕਦਾ ਹੈ, ਸੰਪਰਕਾਂ ਨੂੰ ਨੁਕਸਾਨ ਤੋਂ ਬਚਾਉਂਦਾ ਹੈ।

Stls-2(Cjx2) ਸੀਰੀਜ਼ ਮਕੈਨੀਕਲ ਇੰਟਰਲਾਕਿੰਗ ਕਾਂਟੈਕਟਰ ਸਰਕਟਾਂ ਵਿੱਚ 660V AC 50Hz ਜਾਂ 60Hz ਤੱਕ ਰੇਟਡ ਵੋਲਟੇਜ, 95A ਤੱਕ ਰੇਟਡ ਕਰੰਟ, AC ਮੋਟਰ ਨੂੰ ਬਣਾਉਣ ਅਤੇ ਤੋੜਨ, ਅਕਸਰ ਚਾਲੂ ਕਰਨ ਅਤੇ ਨਿਯੰਤਰਿਤ ਕਰਨ ਲਈ ਵਰਤਣ ਲਈ ਢੁਕਵਾਂ ਹੈ। ਸਹਾਇਕ ਸੰਪਰਕ ਬਲਾਕ, ਟਾਈਮਰ ਦੇਰੀ ਅਤੇ ਮਸ਼ੀਨ-ਇੰਟਰਲੌਕਿੰਗ ਡਿਵਾਈਸ ਆਦਿ ਦੇ ਨਾਲ ਮਿਲਾ ਕੇ, ਇਹ ਦੇਰੀ ਸੰਪਰਕ ਕਰਨ ਵਾਲਾ, ਮਕੈਨੀਕਲ ਇੰਟਰਲੌਕਿੰਗ ਸੰਪਰਕਕਰਤਾ, ਸਟਾਰ-ਡੈਲਟਾ ਸਟਾਰਟਰ ਬਣ ਜਾਂਦਾ ਹੈ। ਥਰਮਲ ਰੀਲੇਅ ਦੇ ਨਾਲ, ਇਸਨੂੰ ਇਲੈਕਟ੍ਰੋਮੈਗਨੈਟਿਕ ਸਟਾਰਟਰ ਵਿੱਚ ਜੋੜਿਆ ਜਾਂਦਾ ਹੈ। ਸੰਪਰਕਕਰਤਾ IEC 60947-1 ਦੇ ਅਨੁਸਾਰ ਤਿਆਰ ਕੀਤਾ ਗਿਆ ਹੈ।

ਓਪਰੇਸ਼ਨ ਦੇ ਸਿਧਾਂਤ

ਜਦੋਂ 3P AC ਸੰਪਰਕਕਰਤਾ ਦੀ ਕੋਇਲ ਊਰਜਾਵਾਨ ਹੁੰਦੀ ਹੈ, ਤਾਂ ਆਇਰਨ ਕੋਰ ਚੁੰਬਕਤਾ ਪੈਦਾ ਕਰਦਾ ਹੈ ਅਤੇ ਸੰਪਰਕ ਪ੍ਰਣਾਲੀ ਨੂੰ ਬੰਦ ਕਰਨ ਲਈ ਆਕਰਸ਼ਿਤ ਕਰਦਾ ਹੈ, ਇਸ ਤਰ੍ਹਾਂ ਤਿੰਨ-ਪੜਾਅ ਦੀ ਬਿਜਲੀ ਸਪਲਾਈ ਅਤੇ ਇੱਕ ਜ਼ੀਰੋ ਤਾਰ ਨੂੰ ਜੋੜਦਾ ਹੈ। ਜਦੋਂ ਕੋਇਲ ਨੂੰ ਡੀ-ਐਨਰਜੀਜ਼ ਕੀਤਾ ਜਾਂਦਾ ਹੈ, ਤਾਂ ਕੋਰ ਆਪਣੀ ਚੁੰਬਕਤਾ ਗੁਆ ਦਿੰਦਾ ਹੈ ਅਤੇ ਸੰਪਰਕ ਪ੍ਰਣਾਲੀ ਸਪਰਿੰਗ ਦੀ ਕਿਰਿਆ ਦੇ ਅਧੀਨ ਵੱਖ ਹੋ ਜਾਂਦੀ ਹੈ, ਇਸ ਤਰ੍ਹਾਂ ਜ਼ੀਰੋ ਲਾਈਨ ਤੋਂ ਤਿੰਨ-ਪੜਾਅ ਦੀ ਬਿਜਲੀ ਸਪਲਾਈ ਨੂੰ ਡਿਸਕਨੈਕਟ ਕੀਤਾ ਜਾਂਦਾ ਹੈ। ਇਸ ਤਰ੍ਹਾਂ, 3P AC ਸੰਪਰਕਕਰਤਾ ਇਲੈਕਟ੍ਰੀਕਲ ਲੋਡ ਦੇ ਰਿਮੋਟ ਕੰਟਰੋਲ ਨੂੰ ਮਹਿਸੂਸ ਕਰ ਸਕਦਾ ਹੈ।

ਐਪਲੀਕੇਸ਼ਨ ਦ੍ਰਿਸ਼

3P AC ਸੰਪਰਕਕਰਤਾ ਵੱਖ-ਵੱਖ ਪਾਵਰ ਪ੍ਰਣਾਲੀਆਂ ਵਿੱਚ ਵਿਆਪਕ ਤੌਰ 'ਤੇ ਵਰਤਿਆ ਜਾਂਦਾ ਹੈ ਜਿਨ੍ਹਾਂ ਨੂੰ ਇੱਕੋ ਸਮੇਂ ਤਿੰਨ-ਪੜਾਅ ਪਾਵਰ ਅਤੇ ਇੱਕ ਜ਼ੀਰੋ ਲਾਈਨ ਨੂੰ ਨਿਯੰਤਰਿਤ ਕਰਨ ਦੀ ਲੋੜ ਹੁੰਦੀ ਹੈ, ਜਿਵੇਂ ਕਿ:

ਉਦਯੋਗਿਕ ਆਟੋਮੇਸ਼ਨ ਫੀਲਡ: ਮੋਟਰ ਸਟਾਰਟ, ਸਟਾਪ ਅਤੇ ਰਿਵਰਸ ਓਪਰੇਸ਼ਨਾਂ ਨੂੰ ਨਿਯੰਤਰਿਤ ਕਰਨ ਲਈ ਵਰਤਿਆ ਜਾਂਦਾ ਹੈ।

ਪਾਵਰ ਸਿਸਟਮ: ਰਿਮੋਟ ਕੰਟਰੋਲ ਅਤੇ ਪਾਵਰ ਸਿਸਟਮ ਦੀ ਸੁਰੱਖਿਆ ਨੂੰ ਮਹਿਸੂਸ ਕਰਨ ਲਈ ਵਰਤਿਆ ਜਾਂਦਾ ਹੈ.

ਬਿਲਡਿੰਗ ਆਟੋਮੇਸ਼ਨ: ਰੋਸ਼ਨੀ, ਏਅਰ ਕੰਡੀਸ਼ਨਿੰਗ ਅਤੇ ਹੋਰ ਉਪਕਰਣਾਂ ਦੀ ਸ਼ੁਰੂਆਤ ਅਤੇ ਬੰਦ ਨੂੰ ਨਿਯੰਤਰਿਤ ਕਰਨ ਲਈ ਵਰਤਿਆ ਜਾਂਦਾ ਹੈ।

Stls-2(Cjx2)Series Mechanical Interlocking Contactor
