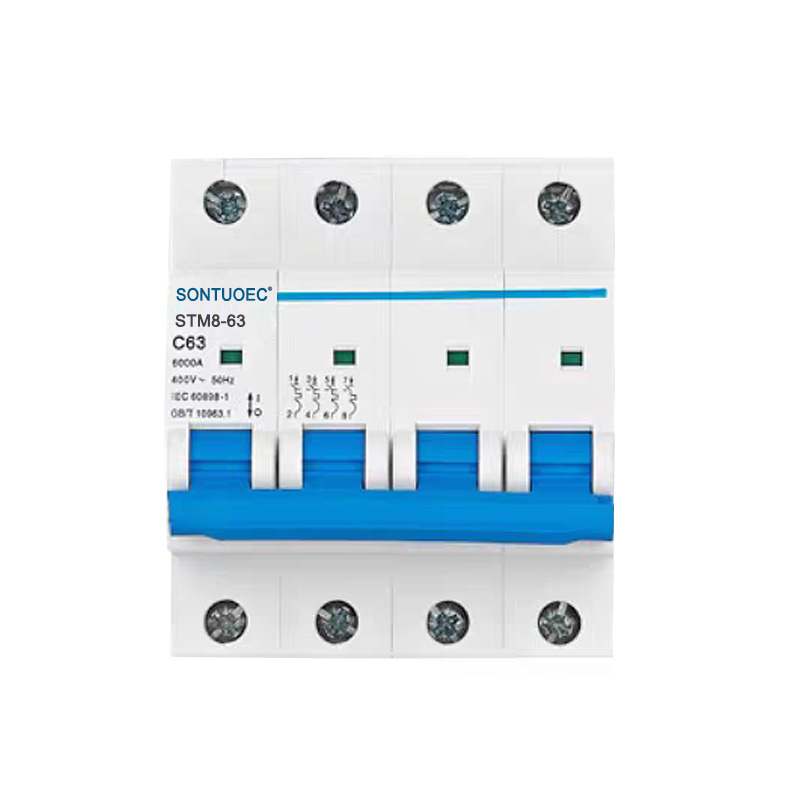

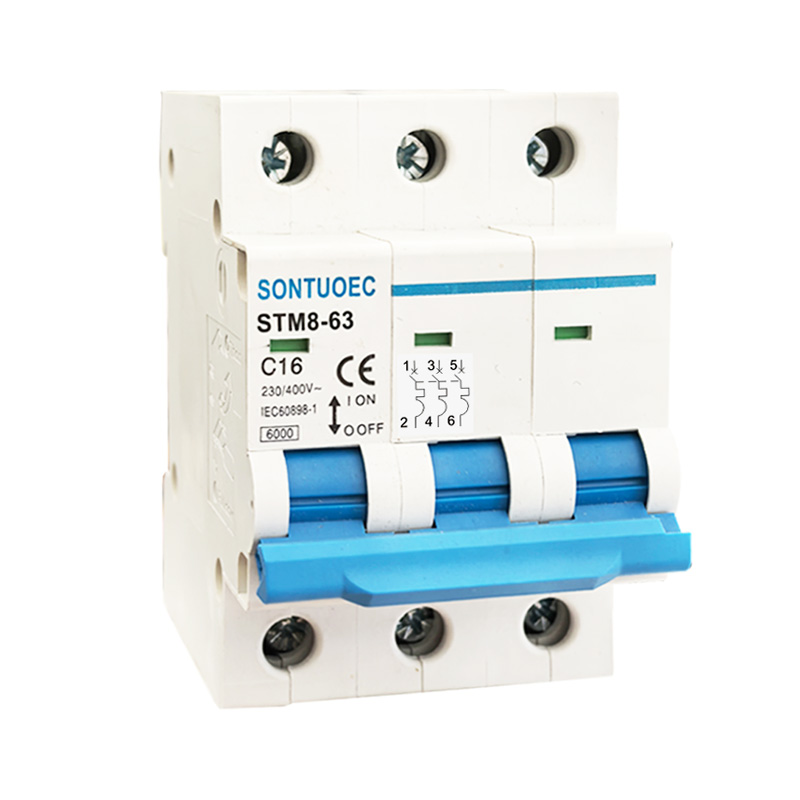

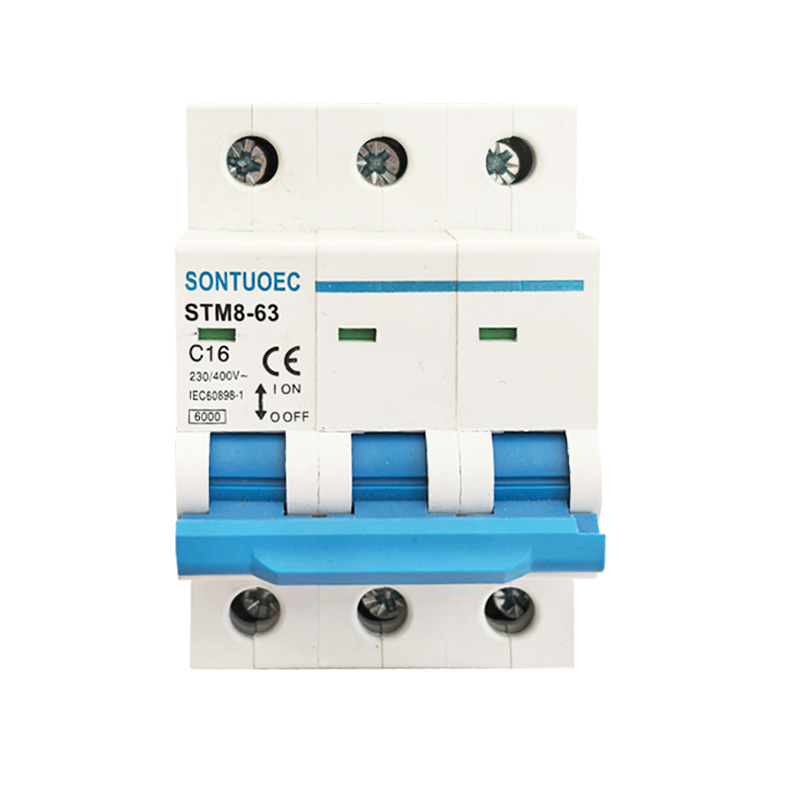

STM8-63 ਮਿਨੀਚਰ ਸਰਕਟ ਤੋੜਨ ਵਾਲੇ 6ka 1p 2p 2 ਪੀ 4 ਪੀ 16 ਏ 230/400 ਵੀ

ਸੇਂਟੂਓਕ ਚੀਨੀ ਸਪਲੈਂਸੀਜ਼ ਵਿਚੋਂ ਇਕ ਹੈ ਜੋ ਵੱਖ-ਵੱਖ ਛੋਟੇ ਉਪਕਰਣਾਂ ਵਿਚੋਂ ਇਕ ਹੈ ਇਹ AC 50 / 60HZ ਦੀ ਪਾਵਰ ਸਿਸਟਮ ਲਈ suitable ੁਕਵਾਂ ਹੈ, 230 / 400v ਦੀ ਵੋਲਟੇਜ ਦੀ ਰੇਟਡ ਵੋਲਟੇਜ, ਅਤੇ ਮੌਜੂਦਾ 63 ਏ ਤੱਕ ਰੇਟ ਕੀਤਾ ਗਿਆ. ਇਹ ਮੁੱਖ ਤੌਰ 'ਤੇ ਦਫਤਰ ਦੀ ਇਮਾਰਤ, ਨਿਵਾਸ, ਬਿਜਲੀ ਵੰਡ ਅਤੇ ਓਵਰਲੋਡ ਅਤੇ ਉਪਕਰਣਾਂ ਦੀ ਸ਼ਾਰਟ ਸਰਕਿਟ ਸੁਰੱਖਿਆ ਲਈ. ਆਮ ਤੌਰ 'ਤੇ, ਇਹ ਵੀ ਵਰਤੀ ਜਾ ਸਕਦੀ ਹੈ ਕਿਉਂਕਿ ਬਾਰ ਬਾਰ ਪਾਵਰ ਸਿਸਟਮ ਦੇ ਤਬਾਦਲੇ ਨੂੰ ਨਹੀਂ. ਇਹ ਪ੍ਰੇਸ਼ਾਨ ਕਰਨ ਵਾਲੇ ਮਿਆਰਾਂ ਦੇ ਅਨੁਕੂਲ ਹਨ.

ਮਾਡਲ:STM8-63

ਜਾਂਚ ਭੇਜੋ

ਉਤਪਾਦ ਵਰਣਨ

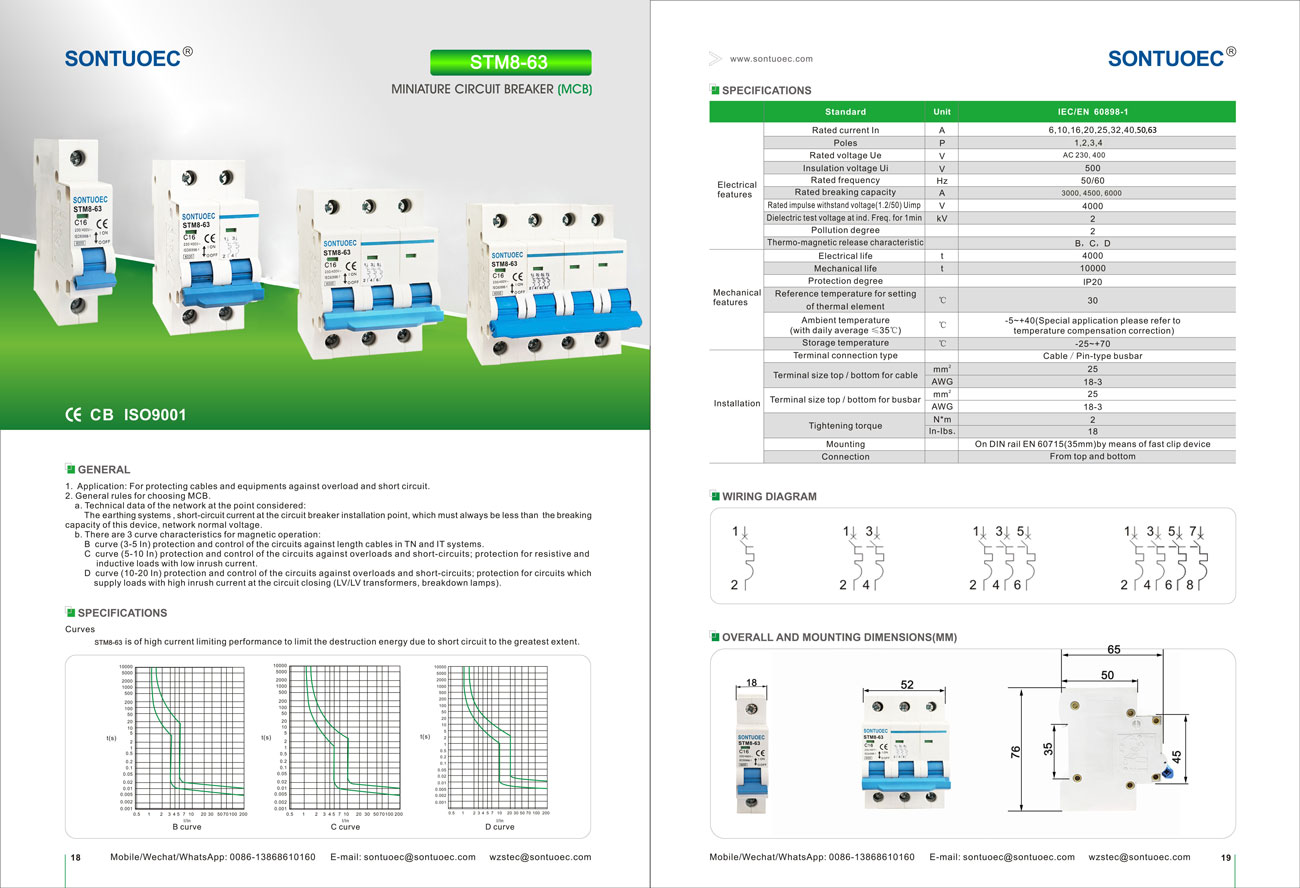

ਨਿਰਧਾਰਨ:

	ਸਟੈਂਡਰਡ		ਆਈਈਸੀ / ਐਨ 60898-1
ਇਲੈਕਟ੍ਰੀਕਲ ਵਿਸ਼ੇਸ਼ਤਾਵਾਂ	ਰੇਟ ਕੀਤਾ ਮੌਜੂਦਾ ਵਿਚ	A	1,2,4,16,16,4,40,50,63
	ਖੰਭੇ	P	1,2,3,4
	ਰੇਟਡ ਵੋਲਟੇਜ ਯੂ	V	AC 230, 400
	ਇਨਸੂਲੇਸ਼ਨ ਵੋਲਟੇਜ ਯੂਆਈ	V	500
	ਰੇਟਡ ਬਾਰੰਬਾਰਤਾ	Hz	50/60
	ਬਰੇਕਿੰਗ ਦੀ ਸਮਰੱਥਾ ਦਰਜਾ	A	3000, 4500, 6000
	ਰੇਟਡ ਪ੍ਰਭਾਵ ਦਾ ਟੋਲਟੇਜ (1.2 / 50) ਯੂ.ਆਈ.ਐੱਮਪ	V	4000
	ਡੀ ਇੰਡੈਕਟ੍ਰਿਕ ਟੈਸਟ ਵੋਲਟੇਜ ind.freq.feraf 1 ਮਿੰਟ 'ਤੇ	ਕੇਵੀ	2
	ਪ੍ਰਦੂਸ਼ਣ ਦੀ ਡਿਗਰੀ		2
	ਥਰਮੋ-ਚੁੰਬਕੀ ਰਿਹਾਈ ਦੀ ਵਿਸ਼ੇਸ਼ਤਾ		ਬੀ, ਸੀ, ਡੀ
ਮਕੈਨੀਕਲ ਵਿਸ਼ੇਸ਼ਤਾਵਾਂ	ਇਲੈਕਟ੍ਰੀਕਲ ਜ਼ਿੰਦਗੀ	t	4000
	ਮਕੈਨੀਕਲ ਜ਼ਿੰਦਗੀ	t	10000
	ਸੁਰੱਖਿਆ ਦੀ ਡਿਗਰੀ		IP20
	ਸੈਟਿੰਗ ਲਈ ਹਵਾਲਾ ਤਾਪਮਾਨ	ºc	30
	ਥਰਮਲ ਤੱਤ ਦਾ	ºc	30
	ਵਾਤਾਵਰਣ ਦਾ ਤਾਪਮਾਨ	ºc	-5 ~ + 40 (ਵਿਸ਼ੇਸ਼) ਐਪਲੀਕੇਸ਼ਨ ਨੂੰ ਵੇਖੋ ਜੀ
	(ਰੋਜ਼ਾਨਾ average ਸਤ ਦੇ ਨਾਲ)	ºc	ਤਾਪਮਾਨ ਮੁਆਵਜ਼ਾ ਸੁਧਾਰ)
	ਸਟੋਰੇਜ਼ ਦਾ ਤਾਪਮਾਨ	ºc	-25 ~ 70
ਇੰਸਟਾਲੇਸ਼ਨ	ਅਖੀਰੀ ਸਟੇਸ਼ਨ ਕੁਨੈਕਸ਼ਨ ਕਿਸਮ		ਕੇਬਲ / ਪਿੰਨ-ਕਿਸਮ ਬਸਬਾਰ
	ਕੇਬਲ ਲਈ ਟਰਮੀਨਲ ਦਾ ਆਕਾਰ ਚੋਟੀ / ਤਲ	ਐਮ ਐਮ²	25
	ਕੇਬਲ ਲਈ ਟਰਮੀਨਲ ਦਾ ਆਕਾਰ ਚੋਟੀ / ਤਲ	Awg	18 ਮਾਰਚ
	ਥ੍ਰੀਮਨੀਮਲ ਸਾਈਜ਼ ਟਾਪ / ਥੱਲੇ ਬਸਬਾਰ	ਐਮ ਐਮ²	25
	ਥ੍ਰੀਮਨੀਮਲ ਸਾਈਜ਼ ਟਾਪ / ਥੱਲੇ ਬਸਬਾਰ	Awg	18 ਮਾਰਚ
	ਕੱਸਣਾ ਟਾਰਕ	N^*m	2
	ਕੱਸਣਾ ਟਾਰਕ	ਇਨ-ਐਲਬੀਐਸ	18

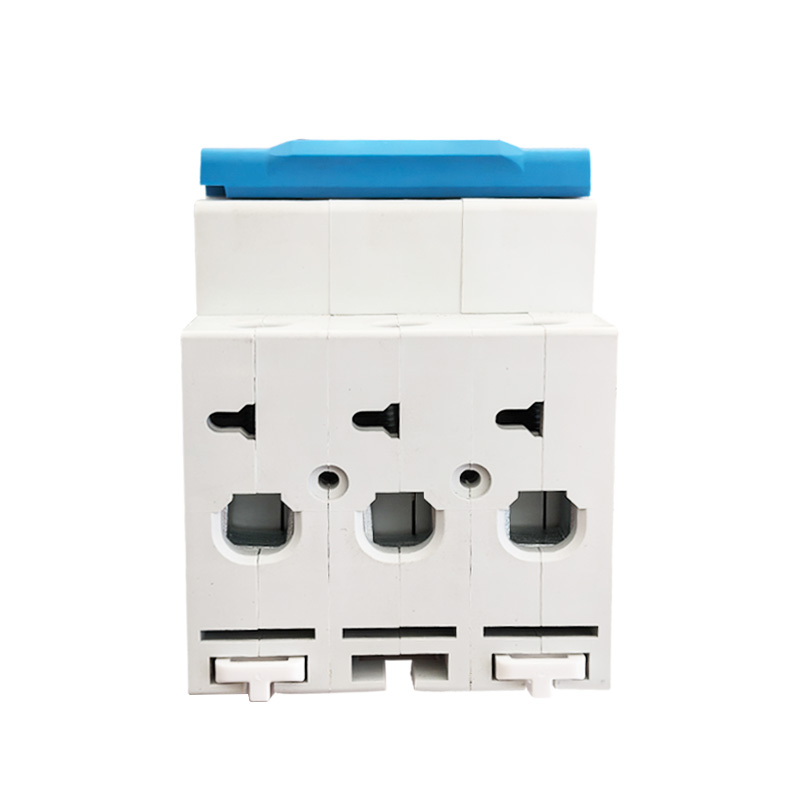

	ਮਾ ing ਟਿੰਗ		'ਤੇ ਡਨ ਰੇਲਜ਼ ਨੇ ਤੇਜ਼ ਕਲਿੱਪ ਡਿਵਾਈਸ ਦੇ ਜ਼ਰੀਏ 60715 (35mm)
	ਕੁਨੈਕਸ਼ਨ		ਤੋਂ ਚੋਟੀ ਅਤੇ ਹੇਠਾਂ

STB1-63 ਮਿਨੀਚਰ ਸਰਕਟ ਬਰੇਕਰ ਦੇ ਮੁੱਖ ਕਾਰਜ

1. ਸਰਕਟ ਵਿਚ ਮੌਜੂਦਾ ਐਮਸੀਬੀ ਦੇ ਦਰਜੇ ਦਾ ਦਰਜਾ ਪ੍ਰਾਪਤ ਕਰਨ ਲਈ ਆਪਣੇ ਆਪ ਹੀ ਸਰਕਟ ਅਤੇ ਉਪਕਰਣਾਂ ਨੂੰ ਰੋਕਣ ਲਈ ਆਪਣੇ ਆਪ ਹੀ ਸਰਕਟ ਦੇ ਅੰਦਰੋਂ ਸਰਕਟ ਨੂੰ ਕੱਟ ਦੇਵੇਗਾ.

2. ਸ਼ੌਰਟ-ਸਰਕੈਟ ਪ੍ਰੋਟੈਕਸ਼ਨ: ਜਦੋਂ ਇਕ ਛੋਟਾ ਜਿਹਾ ਸਰਕਟ ਸਰਕਟ ਵਿਚ ਹੁੰਦਾ ਹੈ, ਤਾਂ stb1-63 ਮਿਨੀਖਿਆ ਸਰਕਟ ਬ੍ਰੋਕਨ ਨੇ ਸਰਕਟ ਅਤੇ ਉਪਕਰਣਾਂ ਨੂੰ ਨੁਕਸਾਨ ਪਹੁੰਚਾਉਣ ਤੋਂ ਰੋਕਣ ਲਈ ਸਰਕਟ ਨੂੰ ਕੱਟ ਦਿੱਤਾ.

3. ਖਾਲੀ ਸੁਰੱਖਿਆ (ਕੁਝ ਐਮਸੀਬੀਐਸ ਕੋਲ ਇਹ ਕਾਰਜ ਹੁੰਦਾ ਹੈ): ਲੀਕਰੇਜ ਪ੍ਰੋਟੈਕਸ਼ਨ ਦੇ ਨਾਲ ਐਮਸੀਬੀ ਲਈ, ਜਦੋਂ ਸਰਕਟ ਤੋਂ ਲੀਕ ਹੋ ਜਾਂਦਾ ਹੈ, ਤਾਂ ਨਿੱਜੀ ਸੁਰੱਖਿਆ ਨੂੰ ਸੁਰੱਖਿਅਤ ਕਰਨ ਲਈ ਸਰਕਟ ਨੂੰ ਤੇਜ਼ੀ ਨਾਲ ਸਰਕਟ ਨੂੰ ਕੱਟ ਦਿਓ.

ਐਮਸੀਬੀਐਸ ਦੇ ਸੰਚਾਲਨ ਦਾ ਸਿਧਾਂਤ

ਐਮਸੀਬੀਜ਼ ਵਿਚ ਅੰਦਰਲੇ ਥਰਮਲ ਚੁੰਬਕੀ ਜਾਂ ਇਲੈਕਟ੍ਰਾਨਿਕ ਟ੍ਰਿਪ ਡਿਟੈਕਟਰ ਹੁੰਦਾ ਹੈ, ਜੋ ਕਿ ਸਰਕਟ ਵਿਚ ਵਰਤਮਾਨ ਵਿਚ ਤਬਦੀਲੀਆਂ ਦਾ ਪਤਾ ਲਗਾਉਣ ਲਈ ਵਰਤਿਆ ਜਾਂਦਾ ਹੈ. ਜਦੋਂ ਮੌਜੂਦਾ ਅਸਧਾਰਨ ਹੁੰਦਾ ਹੈ, ਤਾਂ ਸਟਰਾਈਕਰ ਐਮ ਸੀਬੀ ਦੀ ਟ੍ਰਿਪਿੰਗ ਵਿਧੀ ਨੂੰ ਚਾਲੂ ਕਰਦੀ ਹੈ, ਜਿਸ ਨਾਲ stb1-63 ਮਿਨੀਚਰ ਸਰਕਟੋ ਨੇ ਸਰਕਟ ਨੂੰ ਤੇਜ਼ੀ ਨਾਲ ਕੱਟ ਦਿੱਤਾ.

1. ਮੰਜ਼ਿਲ ਚੁੰਬਕੀ ਸਟਰਾਈਕਰ: ਜਦੋਂ ਮੌਜੂਦਾ ਟ੍ਰਿਪਿੰਗ ਨੂੰ ਚਾਲੂ ਕਰਨ ਲਈ ਕੰਡਕਟਰ ਤੋਂ ਲੰਘਦਾ ਹੈ ਤਾਂ ਇਹ ਪੈਦਾ ਹੁੰਦੀ ਹੈ ਗਰਮੀ ਦੀ ਵਰਤੋਂ ਕਰਦਾ ਹੈ. ਜਦੋਂ ਮੌਜੂਦਾ ਬਹੁਤ ਵੱਡਾ ਹੁੰਦਾ ਹੈ, ਤਾਂ ਕੰਡਕਟਰ ਗਰਮ ਕਰਦਾ ਹੈ, ਜੋ ਥਰਮਲ ਚੁੰਬਕੀ ਸਟਰਾਈਜ਼ਰ ਦੇ ਅੰਦਰ ਝੁਕਣ ਦਾ ਕਾਰਨ ਬਣਦਾ ਹੈ, ਇਸ ਤਰ੍ਹਾਂ ਟ੍ਰਿਪਿੰਗ ਵਿਧੀ ਨੂੰ ਟਰਿੱਗਰ ਕਰਨਾ.

2.electronic ਸਟਰਾਈਜਰ: ਇਹ ਮੌਜੂਦਾ ਤਬਦੀਲੀਆਂ ਨੂੰ ਖੋਜਣ ਅਤੇ ਟਰਿੱਪਿੰਗ ਵਿਧੀ ਦੀ ਕਿਰਿਆ ਨੂੰ ਨਿਯੰਤਰਿਤ ਕਰਨ ਲਈ ਇਲੈਕਟ੍ਰਾਨਿਕ ਹਿੱਸਿਆਂ ਦੀ ਵਰਤੋਂ ਕਰਦਾ ਹੈ. ਜਦੋਂ ਅਸਧਾਰਨ ਮੌਜੂਦਾ ਪਤਾ ਲਗਾਇਆ ਜਾਂਦਾ ਹੈ, ਇਲੈਕਟ੍ਰਾਨਿਕ ਸਟ੍ਰਾਈਗਰ ਸਰਕਟ ਨੂੰ ਕੱਟ ਦੇਣ ਲਈ ਟਰਿੱਪਿੰਗ ਵਿਧੀ ਨੂੰ ਇੱਕ ਸੰਕੇਤ ਭੇਜਦਾ ਹੈ.

ਐਮਸੀਬੀ ਦੇ ਅਰਜ਼ੀ ਦੇ ਦ੍ਰਿਸ਼

ਐਮਸੀਬੀਜ਼ ਨੂੰ ਸਰਕਟਾਂ ਅਤੇ ਉਪਕਰਣਾਂ ਵਿੱਚ ਵਿਆਪਕ ਤੌਰ ਤੇ ਵਰਤੇ ਜਾਂਦੇ ਹਨ ਜੋ ਕਿ ਅਸਧਾਰਨ ਕਰੰਟ ਦੁਆਰਾ ਹੋਣ ਵਾਲੇ ਨੁਕਸਾਨ ਤੋਂ ਕਰ ਰਹੇ ਹਨ. ਉਹ ਆਮ ਤੌਰ 'ਤੇ ਡਿਸਟਰੀਬਿ .ਸ਼ਨ ਬਕਸੇ, ਸਵਿਚਬਰੇਡਾਂ ਜਾਂ ਨਿਯੰਤਰਣ ਅਲਮਾਰੀਆਂ ਵਿੱਚ ਸਥਾਪਿਤ ਹੁੰਦੇ ਹਨ ਅਤੇ ਸਰਕਟ ਦੇ ਮੁੱਖ ਸਵਿੱਚ ਜਾਂ ਬ੍ਰਾਂਚ ਸਵਿੱਚ ਦੇ ਰੂਪ ਵਜੋਂ ਵਰਤੇ ਜਾਂਦੇ ਹਨ.

ਚੋਣ ਅਤੇ MCBs ਦੀ ਇੰਸਟਾਲੇਸ਼ਨ

1.ਕੋਲੇਕਸ਼ਨ: ਐਮਸੀਬੀਐਸ ਦੀ ਚੋਣ ਕਰਨ ਵੇਲੇ, ਤੁਹਾਨੂੰ ਸਰਕਟ, ਵੋਲਟੇਜ ਦੇ ਪੱਧਰ, ਸੁਰੱਖਿਆ ਦੇ ਗੁਣਾਂ ਦੇ ਦਰਜੇ ਦੇ ਕਰੰਟ ਵਰਗੇ ਕਾਰਕਾਂ 'ਤੇ ਵਿਚਾਰ ਕਰਨ ਦੀ ਜ਼ਰੂਰਤ ਹੁੰਦੀ ਹੈ, ਅਤੇ ਕੀ ਲੀਕੇਜ ਪ੍ਰੋਟੈਕਸ਼ਨ ਦੀ ਲੋੜ ਹੁੰਦੀ ਹੈ. ਇਹ ਯਕੀਨੀ ਬਣਾਉਣਾ ਵੀ ਮਹੱਤਵਪੂਰਨ ਹੈ ਕਿ ਚੁਣੇ ਗਏ STB1-63 ਮਿਨੀਚਰ ਸਰਕਟ ਬ੍ਰੇਕਰਿਕ ਬ੍ਰਿਕਲਟੀ ਸਟੈਂਡਰਸ ਅਤੇ ਨਿਯਮਾਂ ਨਾਲ.

2. ਸੋਧਣਾ: ਐਸਟੀਐਮ 8-63 ਮਿਨੀਚਰ ਸਰਕਟ ਤੋੜਨ ਵਾਲੇ 6k 1p 2p 2p 3p 4p 16.3 / 400 ਵੀ 230/400 ਵੀ ਸਥਾਪਿਤ ਕੀਤਾ ਜਾਣਾ ਚਾਹੀਦਾ ਹੈ. ਇੰਸਟਾਲੇਸ਼ਨ ਦੇ ਦੌਰਾਨ, ਸੰਬੰਧਿਤ ਇਲੈਕਟ੍ਰਿਕਲ ਸੁਰੱਖਿਆ ਨਿਯਮਾਂ ਅਤੇ ਓਪਰੇਟਿੰਗ ਪ੍ਰਕਿਰਿਆਵਾਂ ਨੂੰ ਦੇਖਿਆ ਜਾਣਾ ਚਾਹੀਦਾ ਹੈ.
