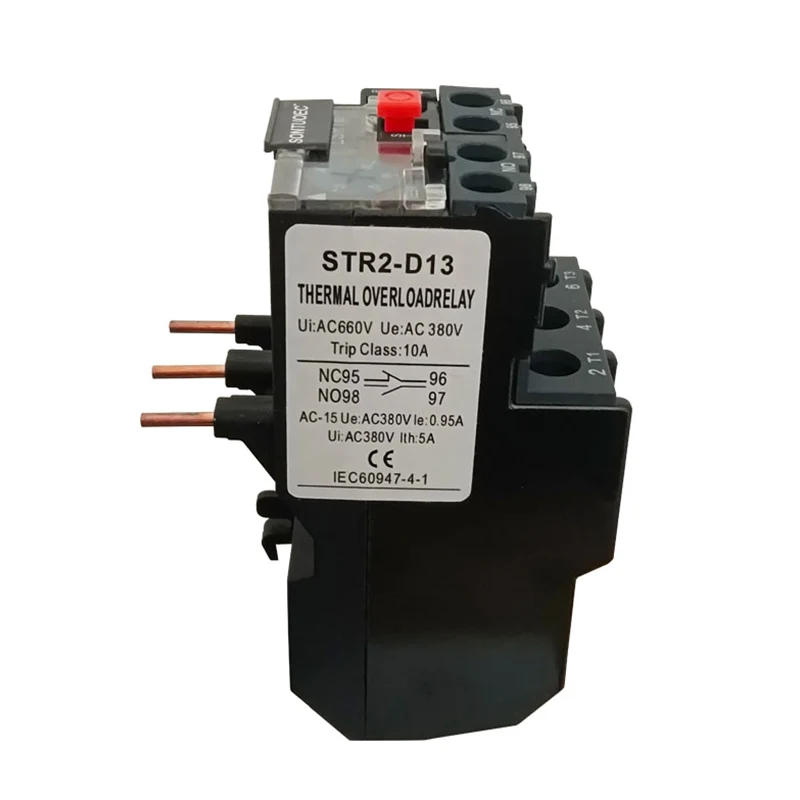

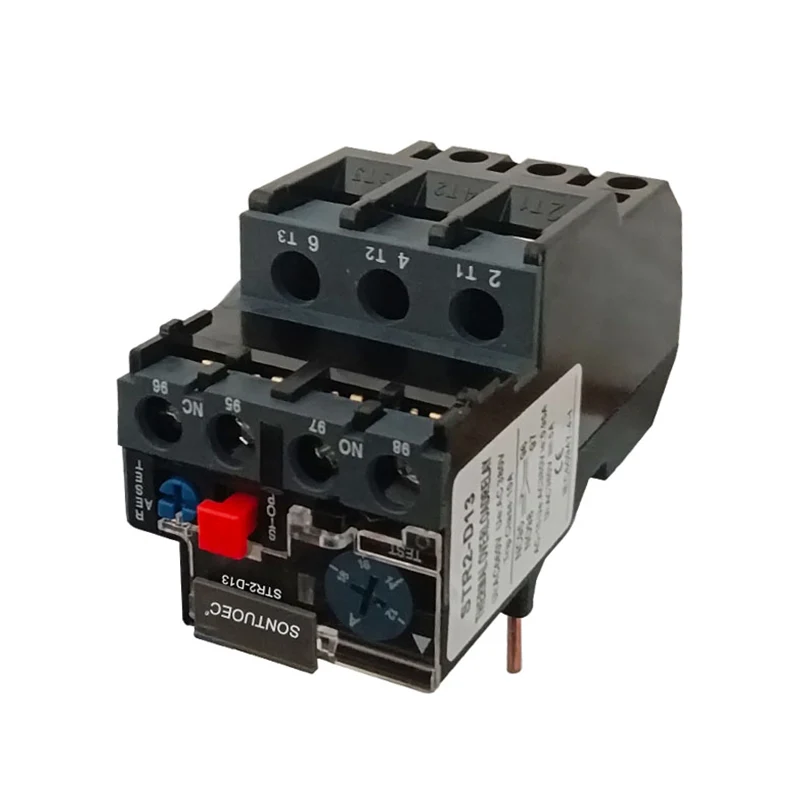

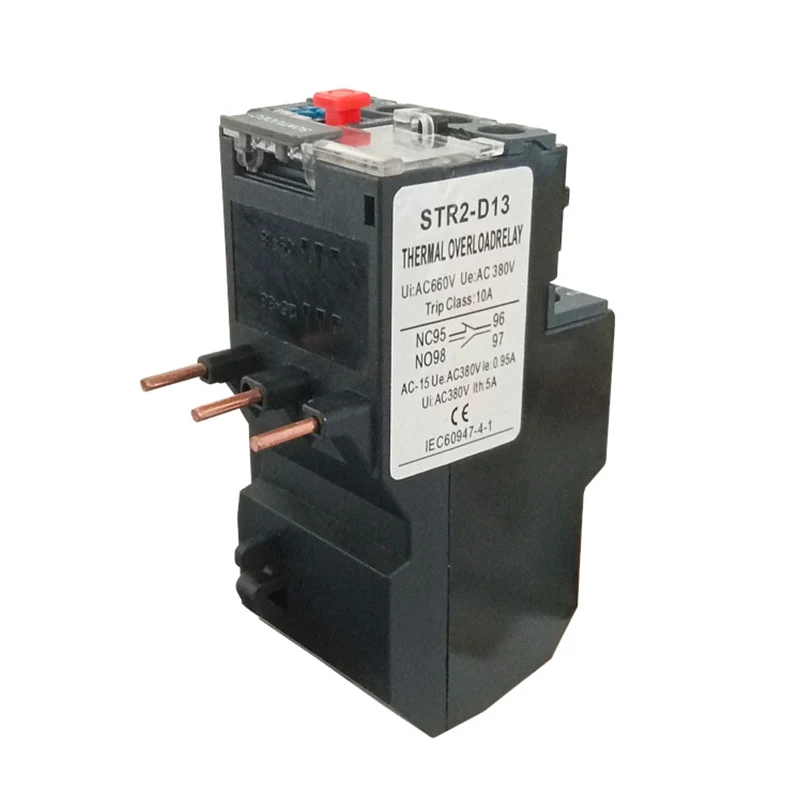

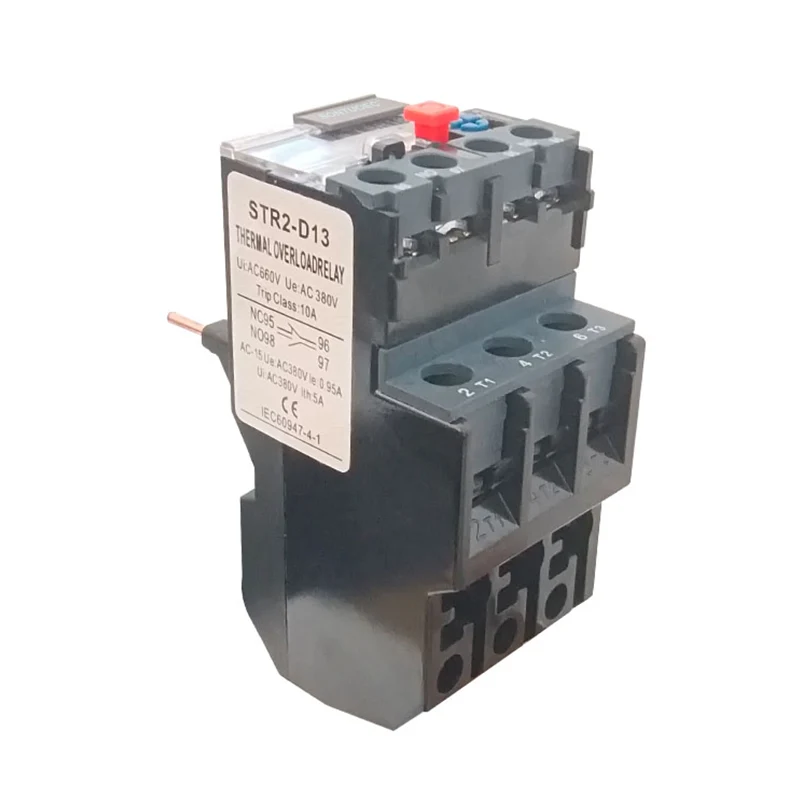

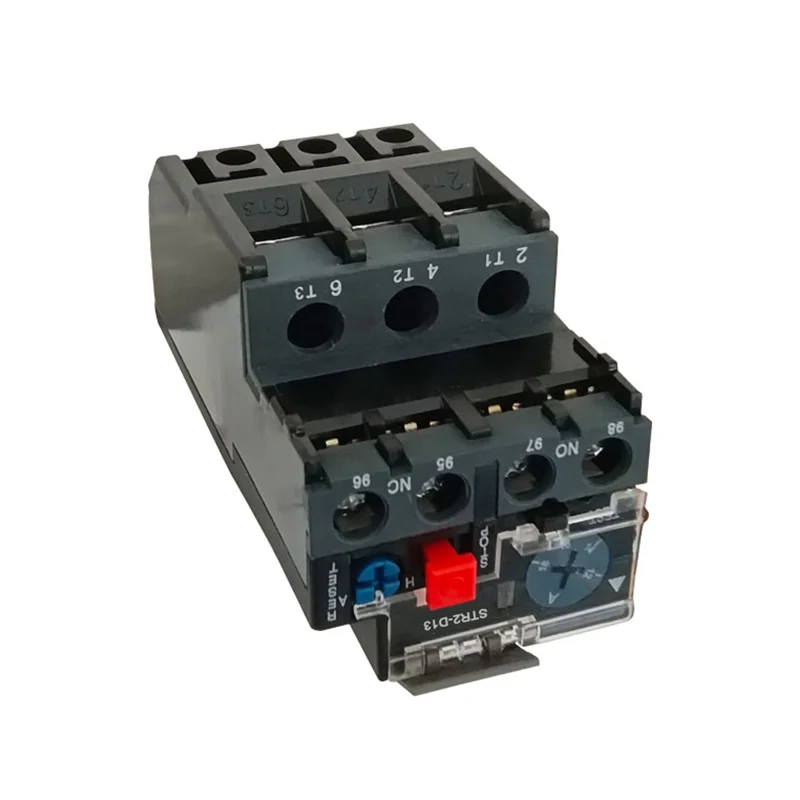

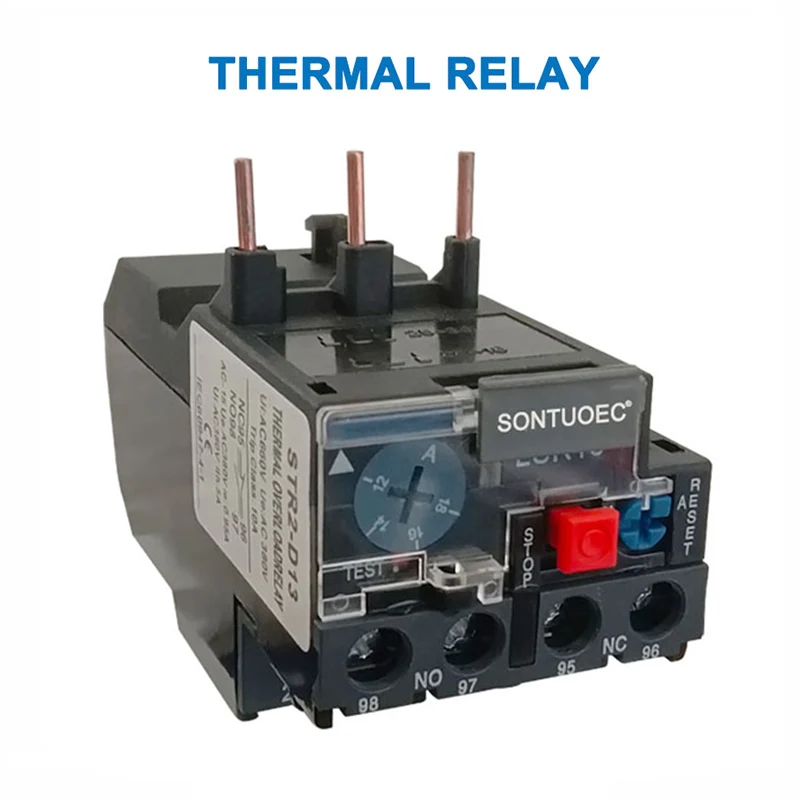

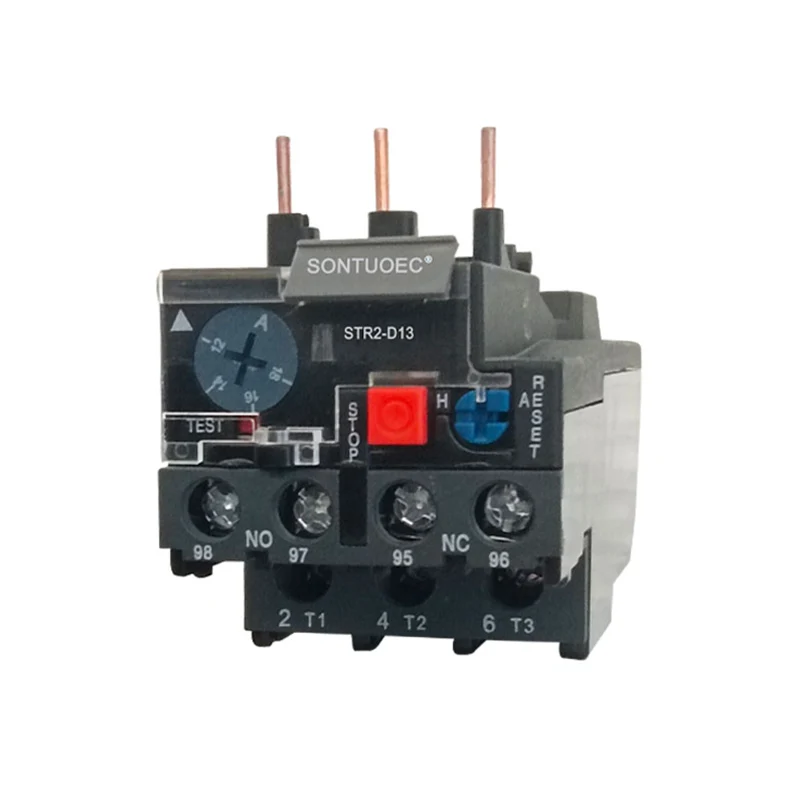

Str2-d13 ਥਰਮਲ ਰੀਲੇਅ

Str2-d13 ਥਰਮਲ ਰੀਲੇਅ ਥਰਮਲ ਤੱਤ ਦੁਆਰਾ ਪੈਦਾ ਕੀਤੀ ਗਰਮੀ ਦੁਆਰਾ ਵਰਤਮਾਨ ਦੀ ਵਰਤੋਂ ਹੈ, ਜਦੋਂ ਕਿ ਵਿਗਾੜ ਨੂੰ ਜੁੜਨ ਵਾਲੀ ਰਾਡ ਦੀ ਕਿਰਿਆ ਨੂੰ ਉਤਸ਼ਾਹਤ ਕਰਨ ਲਈ, ਤਾਂ ਜੋ ਮੋਟਰ ਦੀ ਓਵਰਲੋਡ ਦੀ ਵਰਤੋਂ ਨੂੰ ਪ੍ਰਾਪਤ ਕਰਨ ਲਈ, ਕੁਝ ਦੂਰੀ ਨੂੰ ਡਿਸਕਨੈਕਟ ਕਰ ਸਕਣ. ਮੋਟਰ, ਸਟ੍ਰ 2-ਡੀ 13 ਥਰਮਲ ਰੀਲੇਅ ਦੇ ਛੋਟੇ ਆਕਾਰ ਦੇ ਸੁਰੱਖਿਆ ਤੱਤ ਦੇ ਤੌਰ ਤੇ ਛੋਟੇ ਆਕਾਰ, ਸਧਾਰਣ ਬਣਤਰ ਅਤੇ ਘੱਟ ਕੀਮਤ ਦੇ ਫਾਇਦੇ ਹਨ.

ਮਾਡਲ:STR2-D13

ਜਾਂਚ ਭੇਜੋ

ਉਤਪਾਦ ਵਰਣਨ

ਨਿਰਧਾਰਨ:

ਉਤਪਾਦ ਦਾ ਨਾਮ	ਥਰਮਲ ਓਵਰਲੋਡ ਰੀਲੇਅ
ਮਾਡਲ	Str2-d13
ਸਮੱਗਰੀ	ਪਲਾਸਟਿਕ, ਇਲੈਕਟ੍ਰਾਨਿਕ ਭਾਗ
ਥਰਮਲ ਸੰਪਰਕ	1no + 1nc
ਥਰਮਲ ਰੀਲੇਅਰੇਟਡ ਕਰੰਟ	0.1 ਏ-25 ਏ
ਵਿਵਸਥਤ ਮੌਜੂਦਾ ਰੇਂਜ (ਏ) ਸੈਟਿੰਗਜ਼ ਰੇਂਜ	1 ਏ-1.6 ਏ
	1.6A-2.5 ਏ
	4a-6a
	5.5 ਏ -8 ਏ
	7a-10 ਏ
	9a-13a
	12 ਏ-18 ਏ
	17 ਏ-25 ਏ
	ਜਦੋਂ ਆਰਡਰ ਦਿਓ ਤਾਂ pls ਮੌਜੂਦਾ ਸੀਮਾ ਨੂੰ ਨੋਟ ਕਰੋ
ui
ਬਾਰੰਬਾਰਤਾ	660V
ਕਲਾਸਿੰਗ ਕਲਾਸ	50 / 60hz
ਕੁੱਲ ਅਕਾਰ (ਲਗਭਗ)	7 × 3.5 × 7.5 "2.8" × 1.8 × 2.95 "(ਐਲ * ਡਬਲਯੂ * ਐਚ)
ਰੰਗ	ਜਿਵੇਂ ਦਿਖਾਇਆ ਗਿਆ ਤਸਵੀਰ

ਮੁੱਖ ਤਕਨੀਕੀ ਮਾਪਦੰਡ

ਮਾਡਲ	ਰੇਟ ਕੀਤਾ ਮੌਜੂਦਾ	ਨਹੀਂ.	ਸੈਟਿੰਗ ਰੇਂਜ (ਏ)	ਸੰਪਰਕ ਲਈ
Str2-25	25	1301	0.1 ~ 0.12 ~ 0.14 ~ 0.16	Str2-9 ~ 32
		1302	0.16 ~ 0.19 ~ 0.22 ~ 0.25
		1303	0.25 ~ 0.3 ~ 0.35 ~ 0.4
		1304	0.4 ~ 0.05 ~ 0.63
		1305	0.63 ~ 0.8 ~ 0.9 ~ 1
		1306	1 ~ 1.2 ~ 1.6 ~ 1.6
		1307	1.6 ~ 1.9 ~ 2.2 ~ 2.5	Str2-12 ~ 32
		1308	2.5 ~ 3. 3.5 ~ 4
		1309	4 ~ 5 ~ 6
		1312	5.5 ~ 6 ~ 7 ~ 8
		1314	7 ~ 9 ~ 9 ~ 10
		1316	9 ~ 11 ~ 13
		1321	12 ~ 14 ~ 18 ~ 18	Str2-12 ~ 32
		1322	17 ~ 21 ~ 25	Str2-12 ~ 32
		1353	23 ~ 32	Str2-25 / 32 (lc1-d25 / 32)
Str2-36	36	2353	23 ~ 2 2 2 2 ~ 3	Str2-25 / 32 (lc1-d25 / 32)
		2353	28 ~ 32 ~ 36	Str2-32
		2353	30 ~ 40	Str2-32
Str2-93	93	3322	23 ~ 26 ~ 32	Str2-40 ~ 95
		3353	17 ~ 25
		3355	30 ~ 33 ~ 40
		3357	37 ~ 41 ~ 46 ~ 50	Str2-50 ~ 95
		3359	48 ~ 601 ~ 60 ~ 65	Str2-50 ~ 95
		3361	55 ~ 0 ~ 65 ~ 70	Str2-62 ~ 95
		3363	63 ~ 80 ~ 80	Str2-80 / str2-95
		3365	80 ~ 85 ~ 93	Str2-95
Str2-140	140		80 ~ 104
			95 ~ 120
			110 ~ 140

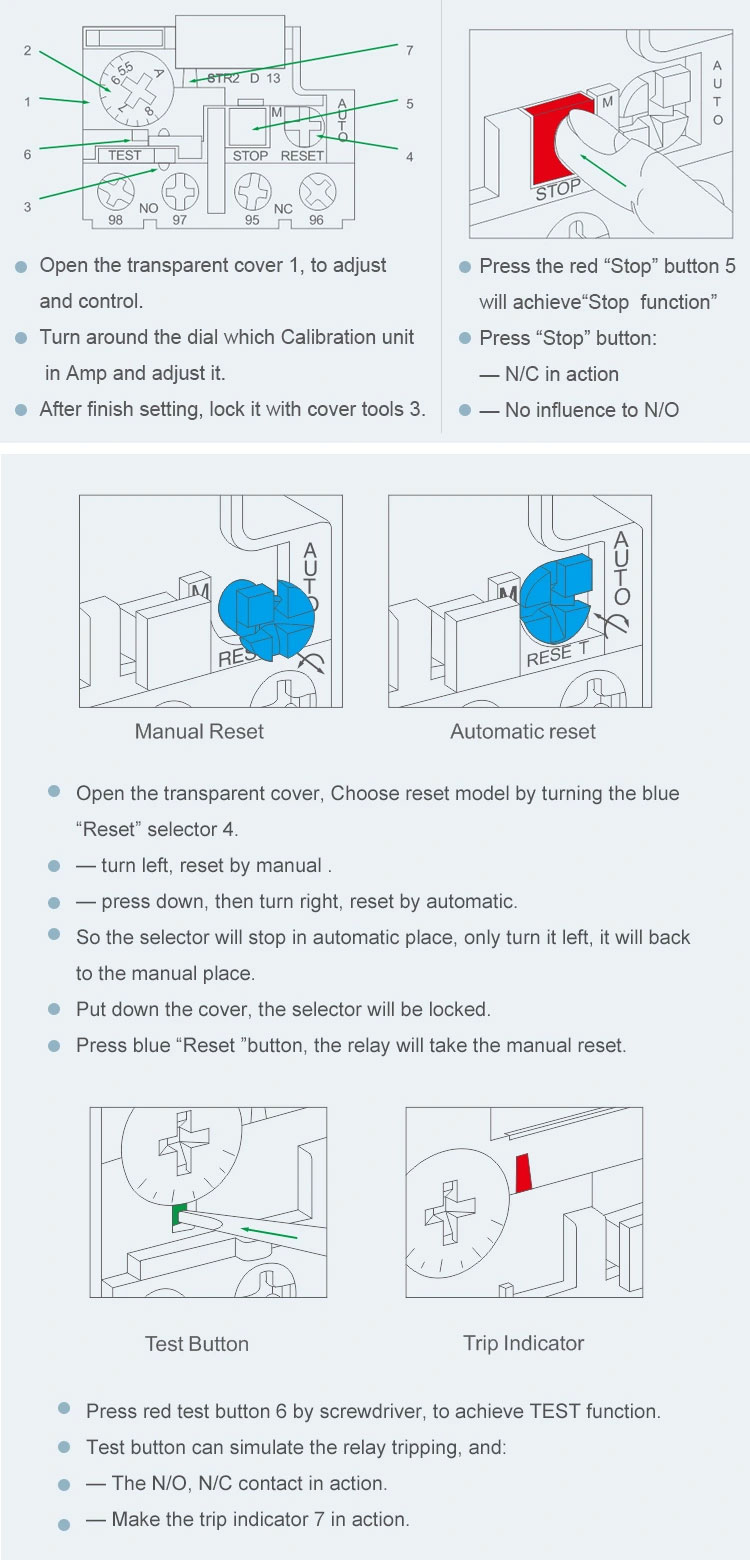

ਰਚਨਾ ਅਤੇ structure ਾਂਚਾ

Str2-d13 ਥਰਮਲ ਰੀਲੇਅ ਮੁੱਖ ਤੌਰ ਤੇ ਹੀਟਿੰਗ ਐਲੀਮੈਂਟ, ਬਿਮੈਟਲ, ਸੰਪਰਕ ਅਤੇ ਸੰਚਾਰ ਅਤੇ ਵਿਵਸਥਿਤ ਵਿਧੀ ਦਾ ਸਮੂਹ ਹੁੰਦਾ ਹੈ. ਉਨ੍ਹਾਂ ਵਿੱਚੋਂ, ਹੀਟਿੰਗ ਤੱਤ ਛੋਟੇ ਪ੍ਰਤੀਰੋਧ ਮੁੱਲ ਦੇ ਨਾਲ ਵਿਰੋਧ ਤਾਰ ਦਾ ਟੁਕੜਾ ਹੈ, ਜੋ ਮੋਟਰ ਦੀ ਰੱਖਿਆ ਕਰਨ ਲਈ ਮੋਲੀ ਸਰਕਟ ਵਿਚ ਜੁੜਿਆ ਹੋਇਆ ਹੈ; ਘਮਟਲ ਸ਼ੀਟ ਦੋ ਕਿਸਮਾਂ ਦੀਆਂ ਧਾਤ ਦੀਆਂ ਚਾਦਰਾਂ ਦੀ ਬਣੀ ਹੈ

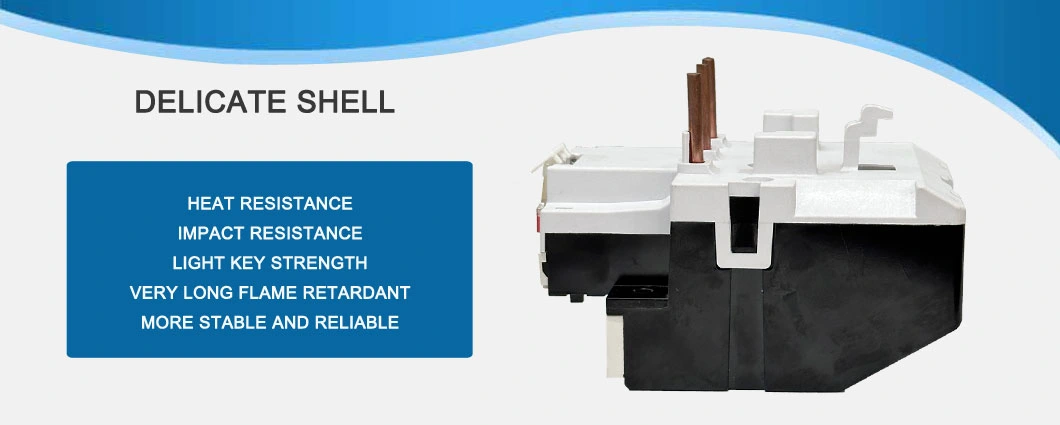

STR2-D13 Thermal Relay

ਤਕਨੀਕੀ ਮਾਪਦੰਡ

ਐਸਆਰਟੀ 2-ਡੀ 13 ਥਰਮਲ ਰੀਲੇਅ ਦੇ ਮੁੱਖ ਤਕਨੀਕੀ ਮਾਪਦੰਡਾਂ ਵਿੱਚ ਰੇਟਡ ਵੋਲਟੇਜ, ਦਰਜਾ ਦਿੱਤਾ ਮੌਜੂਦਾ, ਦਰਜਾਬੰਦੀ ਬਾਰੰਬਾਰਤਾ ਅਤੇ ਖੋਜ ਮੌਜੂਦਾ ਸੀਮਾ ਨੂੰ ਸ਼ਾਮਲ ਕਰਦਾ ਹੈ. ਉਨ੍ਹਾਂ ਵਿੱਚੋਂ, ਰੇਟਡ ਵੋਲਟੇਜ ਨੇ ਉੱਚਤਮ ਵੋਲਟੇਜ ਮੁੱਲ ਨੂੰ ਦਰਸਾਉਂਦਾ ਹੈ ਜਿਸਦਾ ਸਮਰਥਨ ਕਰਦਾ ਹੈ ਕਿ str2-d13 ਥਰਮਲ ਰੀਲੇਅ ਆਮ ਤੌਰ ਤੇ ਕੰਮ ਕਰ ਸਕਦਾ ਹੈ, ਆਮ ਤੌਰ 'ਤੇ 220 ਵੀ, 380V, 600 ਵੀ, ਆਦਿ. ਰੇਟਡ ਕਰੰਟ ਸਟ੍ਰ 2-ਡੀ 13 ਥਰਮਲ ਰੀਲੇਅ ਦੁਆਰਾ ਮੌਜੂਦਾ ਨੂੰ ਦਰਸਾਉਂਦਾ ਹੈ; ਰੇਟ ਕੀਤੀ ਬਾਰੰਬਾਰਤਾ ਆਮ ਤੌਰ 'ਤੇ 45-62HZ ਦੇ ਅਨੁਸਾਰ ਤਿਆਰ ਕੀਤੀ ਗਈ ਹੈ; ਰੇਟਡ ਕਰੰਟ ਦੀ ਸੀਮਾ str2-d13 ਥਰਮਲ ਰੀਲੇਅ ਦੇ ਕਿਰਿਆ ਦੇ ਸਮੇਂ ਅਤੇ ਮੌਜੂਦਾ ਉਲਟ ਅਨੁਪਾਤ ਦੇ ਨਾਲ ਸਬੰਧਾਂ ਦਾ ਵਰਣਨ ਕਰਦੀ ਹੈ.

ਓਪਰੇਟਿੰਗ ਵਿਸ਼ੇਸ਼ਤਾਵਾਂ

ਇੱਕ ST2- D13 ਥਰਮਲ ਰੀਲੇਅ ਦੀਆਂ ਓਪਰੇਟਿੰਗ ਵਿਸ਼ੇਸ਼ਤਾਵਾਂ ਮੁੱਖ ਤੌਰ ਤੇ ਇਸਦੇ ਅੰਦਰੂਨੀ ਵਿਆਸਲ ਅਤੇ ਹੀਟਿੰਗ ਤੱਤ ਤੇ ਨਿਰਭਰ ਕਰਦੀਆਂ ਹਨ. ਜਦੋਂ ਮੋਟਰ ਓਵਰਲੋਡ ਹੋ ਜਾਂਦੀ ਹੈ, ਤਾਂ ਹਵਾ ਦੇ ਵਾਧੇ ਵਿੱਚ ਮੌਜੂਦ ਹੁੰਦਾ ਹੈ, ਅਤੇ str 2- d13 ਥਰਮਲ ਰੀਲੇਅ ਵਿੱਚ ਵਾਧਾ ਹੁੰਦਾ ਹੈ, ਇਸ ਤਰ੍ਹਾਂ ਬਿਮਾਤਲ ਨੂੰ ਵਧੇਰੇ ਹੱਦ ਤੱਕ ਵਧਾਉਣ ਅਤੇ ਨਿਯੰਤਰਣ ਸਰਕਟ ਨੂੰ ਡਿਸਕਨੈਕਟ ਕਰਨਾ. ਸਤਰ-ਡੀ 13 ਥਰਮਲ ਰੀਲੇਅ ਤੋਂ ਬਾਅਦ ਬੀਮੈਟਲ ਨੂੰ ਰੀਸੈਟ ਕਰਨ ਤੋਂ ਪਹਿਲਾਂ ਕੂਲਿੰਗ ਦੀ ਇੱਕ ਅਵਧੀ ਦੀ ਲੋੜ ਹੁੰਦੀ ਹੈ.

ਭੂਮਿਕਾ ਅਤੇ ਅਰਜ਼ੀ

ST2-D13 ਥਰਮਲ ਰੀਲੇਬਲ ਮੁੱਖ ਤੌਰ ਤੇ ਇਲੈਕਟ੍ਰਿਕ ਮੋਟਰਾਂ ਨੂੰ ਫੈਕਟਰਾਂ ਦੇ ਵਿਰੁੱਧ ਸੁਰੱਖਿਅਤ ਕਰਨ ਲਈ ਵਰਤੇ ਜਾਂਦੇ ਹਨ ਜਿਵੇਂ ਕਿ ਓਵਰਲੋਡ, ਪੜਾਅ ਬਰੇਕਾਂ ਅਤੇ ਅਸੰਤੁਲਿਤ ਤਿੰਨ-ਪੜਾਅ ਬਿਜਲੀ ਸਪਲਾਈ. ਮੋਟਰ ਸਰਕਟਾਂ ਵਿੱਚ, str2-d13 ਥਰਮਲ ਰੀਲੇਅ ਸਭ ਤੋਂ ਪ੍ਰਭਾਵਸ਼ਾਲੀ ਹੁੰਦੇ ਹਨ ਜਦੋਂ ਸ਼ਾਰਟ ਸਰਕਟ ਸੁਰੱਖਿਆ ਵਾਲੇ ਸਰਕਟ ਤੋੜਨ ਵਾਲਿਆਂ ਦੇ ਨਾਲ ਜੋੜ ਕੇ ਵਰਤੇ ਜਾਂਦੇ ਹਨ. ਇਸ ਤੋਂ ਇਲਾਵਾ, str2-d13 ਥਰਮਲ ਰੀਲੇਕਸ ਦੀ ਵਰਤੋਂ ਹੋਰ ਬਿਜਲੀ ਉਪਕਰਣਾਂ ਜਾਂ ਬਿਜਲੀ ਸਰਕਟਾਂ ਦੀ ਓਵਰਲੋਡ ਲਈ ਵੀ ਕੀਤੀ ਜਾ ਸਕਦੀ ਹੈ.

ਚੋਣ ਅਤੇ ਵਰਤੋਂ ਦੇ ਲਈ ਸਾਵਧਾਨੀਆਂ

ਜਦੋਂ str2-d13 ਥਰਮਲ ਰੀਲੇਇਸ਼ਨਾਂ ਦੀ ਚੋਣ ਕਰਦੇ ਹਨ, ਤਾਂ ਮੋਟਰ, ਵਰਕਿੰਗ ਵਾਤਾਵਰਣ ਦੀ ਰੇਟਡ ਕਰੰਟ, ਇੰਸਟੌਲਡ, ਅਸਾਨ ਹੋਣ ਵਾਲੇ, ਗੈਰ-ਰਹਿਤ ਗੈਸ ਵਾਤਾਵਰਣ ਵਿੱਚ ਸਥਾਪਤ ਕੀਤੇ ਜਾਣੇ ਚਾਹੀਦੇ ਹਨ.

ਵਰਤਣ ਦੇ ਦੌਰਾਨ, ਇਸ ਦੇ ਆਮ ਓਪਰੇਸ਼ਨ ਸ਼ੁਰੂ ਕਰਨ ਅਤੇ ਸੁਰੱਖਿਆ ਨੂੰ ਯਕੀਨੀ ਬਣਾਉਣ ਲਈ Str2-D13 ਥਰਮਲ ਰੀਲੇਅ ਦੀ ਕਾਰਜਸ਼ੀਲ ਸਥਿਤੀ ਨੂੰ ਨਿਯਮਿਤ ਤੌਰ ਤੇ ਜਾਂਚਿਆ ਜਾਣਾ ਚਾਹੀਦਾ ਹੈ.
