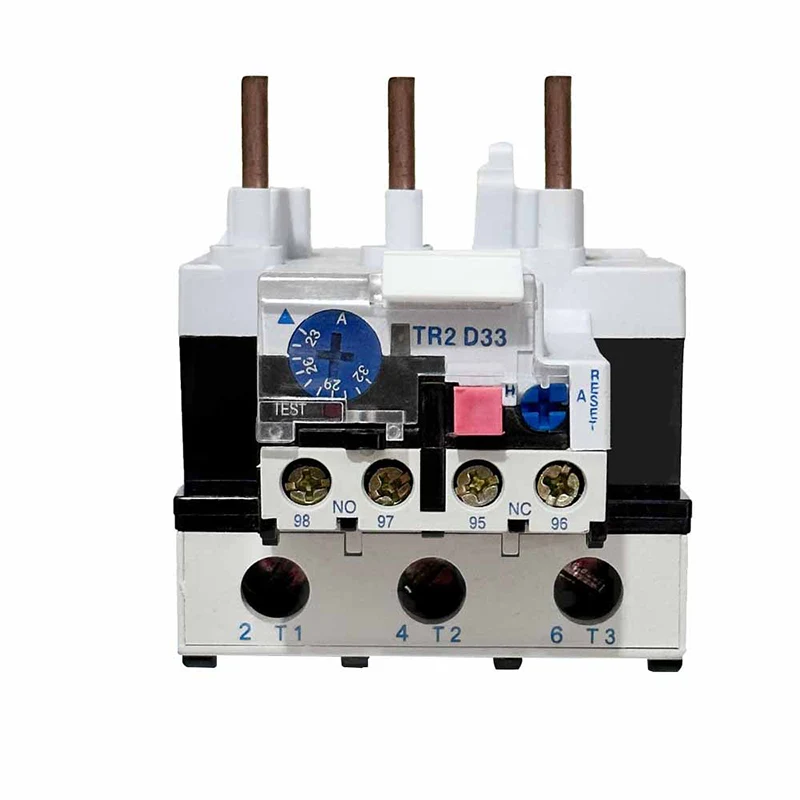

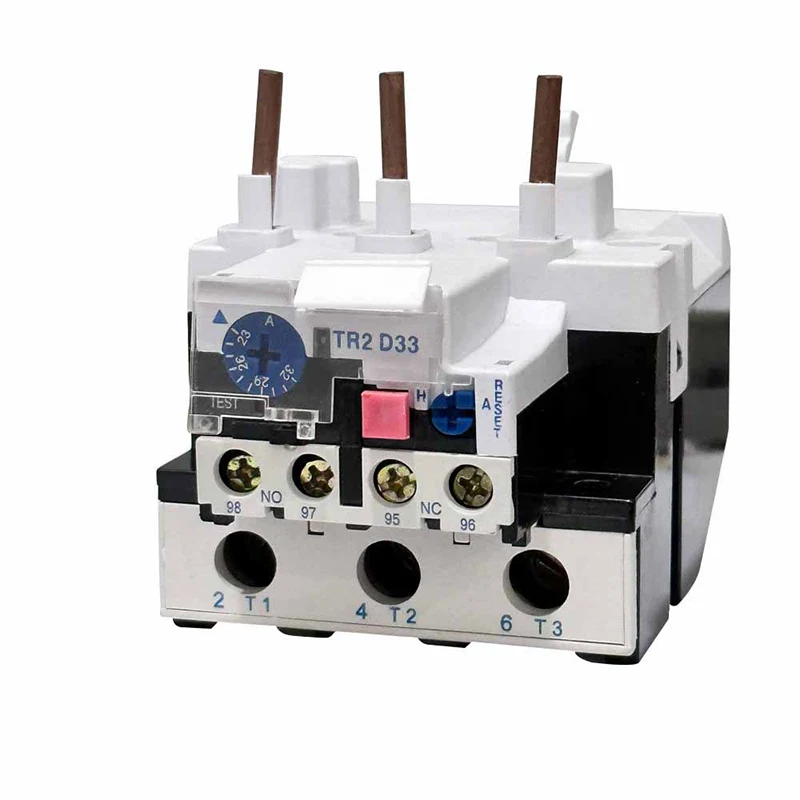

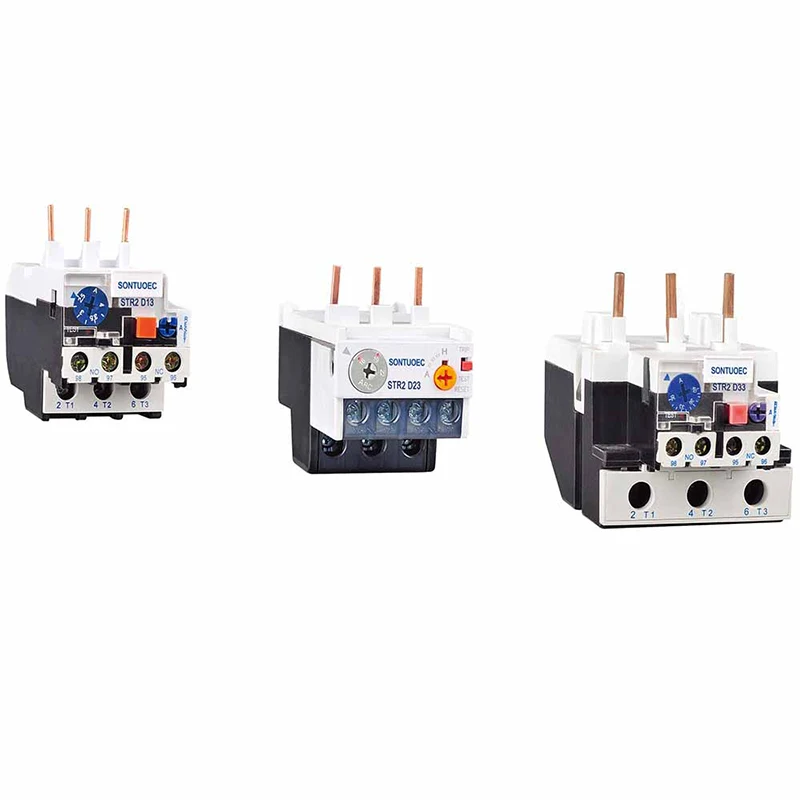

Str2-d33 ਥਰਮਲ ਓਵਰਲੋਡ ਰੀਲੇਅ

Str2-d33 ਥਰਮਲ ਓਵਰਲੋਡ ਇਲੈਕਟ੍ਰਿਕ ਕਰੰਟ ਦੇ ਥਰਮਲ ਪ੍ਰਭਾਵ ਦੇ ਸਿਧਾਂਤ 'ਤੇ ਕੰਮ ਨੂੰ ਜੋੜਦਾ ਹੈ. ਜਦੋਂ ਇਕ ਮੋਟਰ ਬਹੁਤ ਜ਼ਿਆਦਾ ਹੋ ਜਾਂਦੀ ਹੈ, ਤਾਂ ਇਸ ਦੇ ਮੌਜੂਦਾ ਵਾਧੇ, ਗਰਮੀ ਦੇ ਅੰਦਰ ਥਰਮਲ ਓਵਰਲੋਡ ਰੀਲੇਅ ਦੇ ਅੰਦਰ ਹੀਟਿੰਗ ਤੱਤ ਪੈਦਾ ਕਰਦੇ ਹਨ. ਇਹ ਗਰਮੀ ਸਾਇਮੈਟਲ ਵਿੱਚ ਤਬਦੀਲ ਕੀਤੀ ਜਾਂਦੀ ਹੈ, ਜੋ ਕਿ ਥਰਮਲ ਦੇ ਵਿਸਥਾਰ ਦੇ ਵੱਖੋ ਵੱਖਰੇ ਗੁਣਾਂਕਣ ਨਾਲ ਦੋ ਧਾਤਾਂ ਦਾ ਬਣਿਆ ਹੋਇਆ ਹੈ, ਇਸ ਲਈ ਇਹ ਗਰਮ ਹੋਣ ਤੇ ਝੁਕਦਾ ਹੈ. ਜਦੋਂ ਬਿਸਤਰੇ ਇੱਕ ਨਿਸ਼ਚਤ ਬਿੰਦੂ ਤੇ ਪਹੁੰਚ ਜਾਂਦੇ ਹਨ, ਤਾਂ ਇਹ ਇੱਕ ਸੰਪਰਕ ਵਿੱਚ ਆਉਂਦਾ ਹੈ, ਆਮ ਤੌਰ ਤੇ ਇੱਕ ਸੰਪਰਕ, ਮੋਟਰ ਨੂੰ ਬਿਜਲੀ ਸਪਲਾਈ ਨੂੰ ਡਿਸਕਨੈਕਟ ਕਰਦਾ ਹੈ, ਇਸ ਤਰ੍ਹਾਂ ਇਸ ਨੂੰ ਨੁਕਸਾਨ ਤੋਂ ਬਚਾਉਂਦਾ ਹੈ.

ਜਾਂਚ ਭੇਜੋ

ਉਤਪਾਦ ਵਰਣਨ

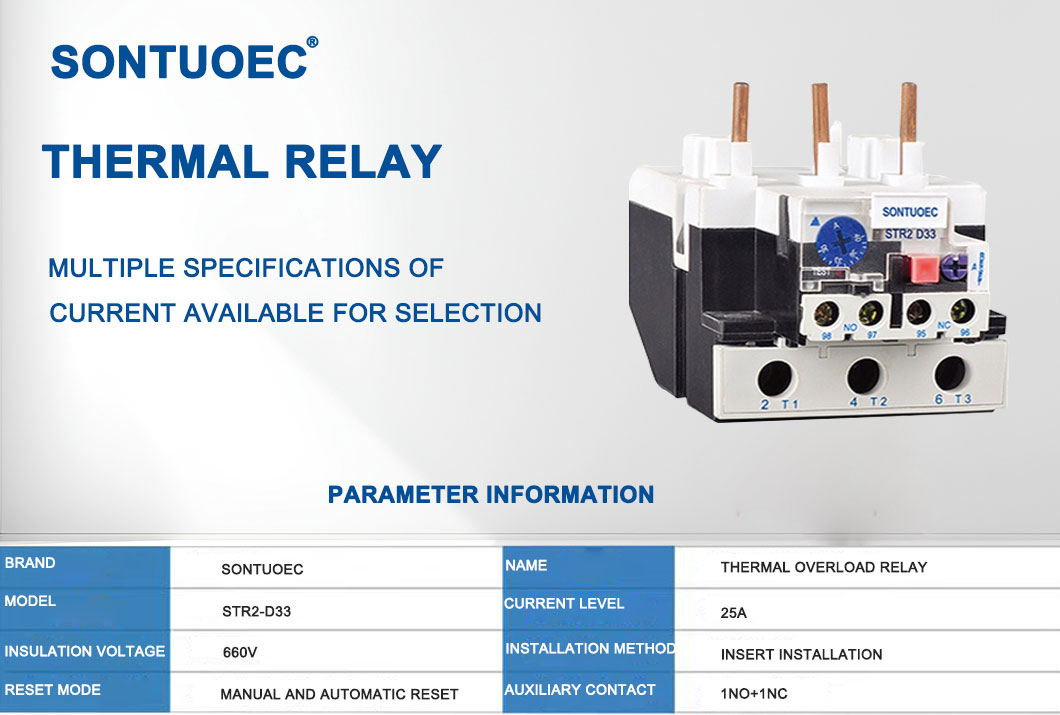

ਨਿਰਧਾਰਨ:

ਉਤਪਾਦ ਨਾਮ	ਥਰਮਲ ਓਵਰਲੋਡ ਰੀਲੇਅ
ਮਾਡਲ	St2-d33
ਸਮੱਗਰੀ	ਪਲਾਸਟਿਕ, ਇਲੈਕਟ੍ਰਾਨਿਕ ਭਾਗ

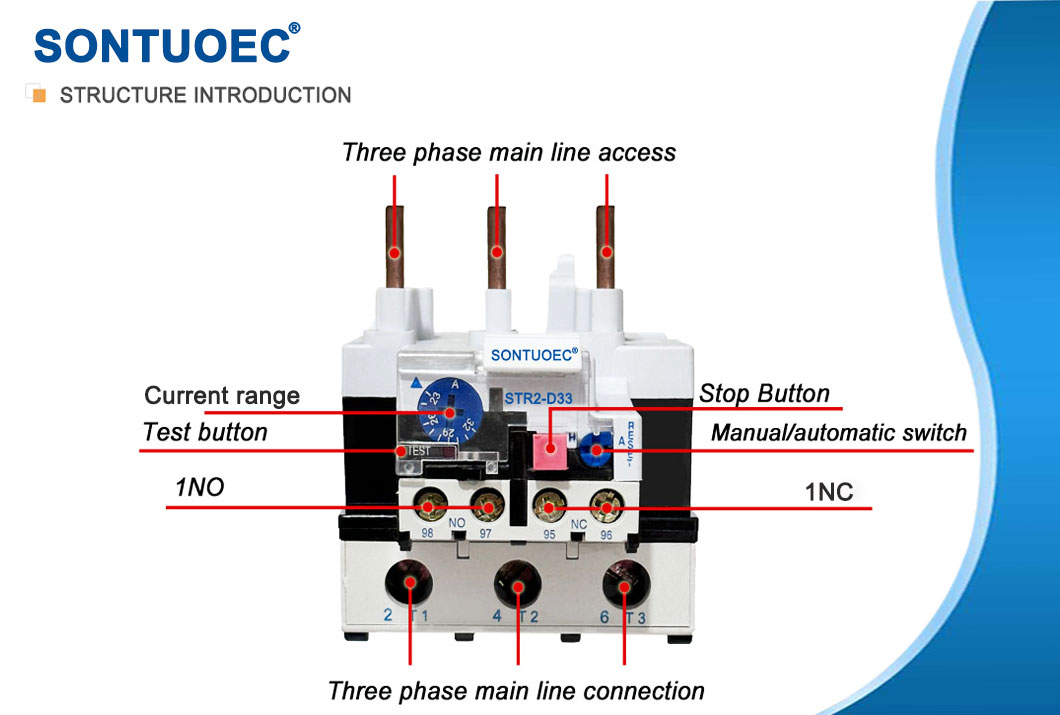

ਥਰਮਲ ਸੰਪਰਕ	1no + 1nc
ਥਰਮਲ ਮੌਜੂਦਾ ਰੀਲੇਅਰਡ	23 ਏ -93 ਏ	Pls ਮੌਜੂਦਾ ਨੋਟ ਸੀਮਾ

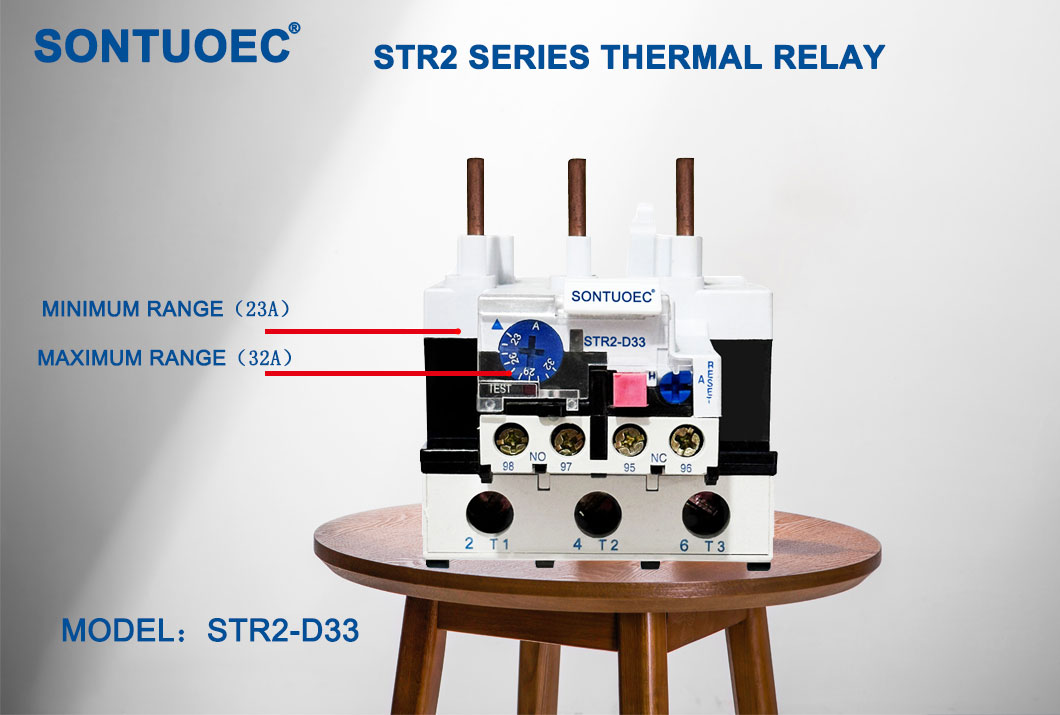

Str2-93	ਵਿਵਸਥਤ ਮੌਜੂਦਾ ਰੇਂਜ (ਏ) ਸੈਟਿੰਗਜ਼ ਰੇਂਜ	3322	23 ~ 26 ~ 32	Str2-40 ~ 95
		3353	17 ~ 25
		3355	30 ~ 33 ~ 40
		3357	37 ~ 41 ~ 46 ~ 50	Str2-50 ~ 95
		3359	48 ~ 601 ~ 60 ~ 65	Str2-50 ~ 95
		3361	55 ~ 0 ~ 65 ~ 70	Str2-62 ~ 95
		3363	63 ~ 80 ~ 80	Str2-80 / str2-95
		3365	80 ~ 85 ~ 93	Str2-95
ਬਾਰੰਬਾਰਤਾ	660V
ਕਲਾਸਿੰਗ ਕਲਾਸ	50 / 60hz
ਰੰਗ	ਜਿਵੇਂ ਦਿਖਾਇਆ ਗਿਆ ਤਸਵੀਰ

ਮੁੱਖ ਤਕਨੀਕੀ ਮਾਪਦੰਡ

ਮਾਡਲ	ਰੇਟ ਕੀਤਾ ਮੌਜੂਦਾ	ਨਹੀਂ.	ਸੈਟਿੰਗ ਰੇਂਜ (ਏ)	ਸੰਪਰਕ ਲਈ
Str2-25	25	1301	0.1 ~ 0.12 ~ 0.14 ~ 0.16	Str2-9 ~ 32
		1302	0.16 ~ 0.19 ~ 0.22 ~ 0.25
		1303	0.25 ~ 0.3 ~ 0.35 ~ 0.4
		1304	0.4 ~ 0.05 ~ 0.63
		1305	0.63 ~ 0.8 ~ 0.9 ~ 1
		1306	1 ~ 1.2 ~ 1.6 ~ 1.6
		1307	1.6 ~ 1.9 ~ 2.2 ~ 2.5	Str2-12 ~ 32
		1308	2.5 ~ 3. 3.5 ~ 4
		1309	4 ~ 5 ~ 6
		1312	5.5 ~ 6 ~ 7 ~ 8
		1314	7 ~ 9 ~ 9 ~ 10
		1316	9 ~ 11 ~ 13
		1321	12 ~ 14 ~ 18 ~ 18	Str2-12 ~ 32
		1322	17 ~ 21 ~ 25	Str2-12 ~ 32
		1353	23 ~ 32	Str2-25 / 32 (lc1-d25 / 32)
Str2-36	36	2353	23 ~ 2 2 2 2 ~ 3	Str2-25 / 32 (lc1-d25 / 32)
		2353	28 ~ 32 ~ 36	Str2-32
		2353	30 ~ 40	Str2-32
Str2-93	93	3322	23 ~ 26 ~ 32	Str2-40 ~ 95
		3353	17 ~ 25
		3355	30 ~ 33 ~ 40
		3357	37 ~ 41 ~ 46 ~ 50	Str2-50 ~ 95
		3359	48 ~ 601 ~ 60 ~ 65	Str2-50 ~ 95
		3361	55 ~ 0 ~ 65 ~ 70	Str2-62 ~ 95
		3363	63 ~ 80 ~ 80	Str2-80 / str2-95
		3365	80 ~ 85 ~ 93	Str2-95
Str2-140	140		80 ~ 104
			95 ~ 120
			110 ~ 140

ਮੁੱਖ ਕਾਰਜ

ਜ਼ਿਆਦਾ ਭਾਰ ਦੀ ਸੁਰੱਖਿਆ: ਜਦੋਂ ਮੋਟਰ ਦਾ ਭਾਰ ਇਸ ਦੇ ਦਰਜੇ ਦੇ ਮੁੱਲ ਤੋਂ ਵੱਧ ਜਾਂਦਾ ਹੈ, ਤਾਂ ਥਰਮਲ ਓਵਰਲੋਡ ਰੀਲੇਅ ਮੋਟਰ ਨੂੰ ਜ਼ਿਆਦਾ ਗਰਮੀ ਅਤੇ ਨੁਕਸਾਨ ਤੋਂ ਬਚਾਉਣ ਲਈ ਬਿਜਲੀ ਸਪਲਾਈ ਕੱਟ ਦੇਵੇਗਾ.

ਜ਼ਿਆਦਾ ਗਰਮੀ ਦੀ ਸੁਰੱਖਿਆ: ਜੇ ਮੋਟਰ ਕਿਸੇ ਕਾਰਨ ਕਰਕੇ ਜ਼ਿਆਦਾ ਗਰਮ ਹੈ (ਉਦਾ. ਵਧੇਰੇ ਵਾਤਾਵਰਣ ਦਾ ਵਿਗਾੜ), ਥਰਮਲ ਓਵਰਲੋਡ ਰੀਲੇਅ ਨੂੰ ਵੀ ਬਿਜਲੀ ਸਪਲਾਈ ਨੂੰ ਕੱਟ ਦੇਵੇਗਾ.

ਸੰਕੇਤ ਕਾਰਜ: ਬਹੁਤ ਸਾਰੇ ਥਰਮਲ ਓਵਰਲੋਡ ਰੀਲੇਅ ਦਾ ਸੰਕੇਤ ਕਾਰਜ ਹੈ, ਜੋ ਕਿ ਮੋਟਰ ਬਹੁਤ ਜ਼ਿਆਦਾ ਭਾਰ ਜਾਂ ਜ਼ਿਆਦਾ ਗਰਮ ਹੋ ਜਾਂਦਾ ਹੈ, ਤਾਂ ਜੋ ਸਮੇਂ ਦੇ ਨਾਲ ਉਪਾਅ ਲੱਭੇ ਅਤੇ ਉਪਾਅ ਕਰਵਾਉਣ.

ਇਲੈਕਟ੍ਰਿਕ ਇਨਲੋਡ ਦੇ ਓਵਰੁਲੇਟ ਨੂੰ ਓਵਰਲੌਇਟ ਕਰਨ ਲਈ ਮੌਜੂਦਾ 060 v, ਮੌਜੂਦਾ ਮੋਕੇਸ ਨੂੰ ਬਚਾਉਣ ਲਈ ਮੌਜੂਦਾ mean ੰਗ ਨਾਲ ਰੇਟ ਕੀਤੇ ਜਾ ਸਕਦੇ ਹਨ ਅਤੇ ਵਿਸ਼ਵ ਦੇ ਮੁਆਵਜ਼ੇ ਦੀ ਵਰਤੋਂ ਕੀਤੀ ਜਾ ਸਕਦੀ ਹੈ ਆਈਈਸੀ 60947-1.

ਐਪਲੀਕੇਸ਼ਨ ਦੇ ਦ੍ਰਿਸ਼

ਥਰਮਲ ਓਵਰਲੋਡ ਰੀਲੇਅ ਕਈ ਤਰ੍ਹਾਂ ਦੇ ਉਪਕਰਣਾਂ ਵਿੱਚ ਵਿਆਪਕ ਤੌਰ ਤੇ ਵਰਤੇ ਜਾਂਦੇ ਹਨ, ਖ਼ਾਸਕਰ ਉਪਕਰਣਾਂ ਵਿੱਚ ਜੋ ਇਲੈਕਟ੍ਰਿਕ ਮੋਟਰ ਡਰਾਈਵਾਂ ਦੀ ਲੋੜ ਹੁੰਦੀ ਹੈ. ਉਦਾਹਰਣ ਦੇ ਲਈ, ਉਹ ਪੰਪਾਂ, ਕੰਪ੍ਰੈਸਟਰਜ਼, ਕਨਵੀਰ ਅਤੇ ਹੋਰ ਕਈ ਮਕੈਨੀਕਲ ਉਪਕਰਣਾਂ ਵਿੱਚ ਇਹ ਸੁਨਿਸ਼ਚਿਤ ਕਰਨ ਵਿੱਚ ਵਰਤੇ ਜਾਂਦੇ ਹਨ ਕਿ ਅਜਿਹੇ ਉਪਕਰਣਾਂ ਨੂੰ ਓਵਰਲੋਡ ਜਾਂ ਜ਼ਿਆਦਾ ਗਰਮੀ ਦੀ ਸਥਿਤੀ ਵਿੱਚ ਸੁਰੱਖਿਅਤ some ੰਗ ਨਾਲ ਬੰਦ ਕਰ ਦਿੱਤਾ ਜਾ ਸਕਦਾ ਹੈ.

ਚੋਣ ਅਤੇ ਇੰਸਟਾਲੇਸ਼ਨ

ਜਦੋਂ ਥਰਮਲ ਓਵਰਲੋਡ ਰੀਲੇਅ, ਕਾਰਕ ਜਿਵੇਂ ਕਿ ਮੋਟਰ ਦੀ ਪਾਵਰ ਰੇਟਿੰਗ, ਓਪਰੇਟਿੰਗ ਵਾਤਾਵਰਣ ਅਤੇ ਲੋਡ ਵਿਸ਼ੇਸ਼ਤਾਵਾਂ 'ਤੇ ਵਿਚਾਰ ਕਰਨ ਦੀ ਜ਼ਰੂਰਤ ਹੁੰਦੀ ਹੈ. ਇਹ ਯਕੀਨੀ ਬਣਾਉਣ ਲਈ ਵੀ ਜ਼ਰੂਰੀ ਹੈ ਕਿ ਥਰਮਲ ਓਵਰਲੋਡ ਰੀਲੇਅ ਦਾ ਦਰਜਾ ਮੌਜੂਦਾ ਮੋਟਰ ਦੇ ਦਰਜੇ ਦੇ ਕਰੰਟ ਨਾਲ ਮੇਲ ਖਾਂਦਾ ਹੈ ਅਤੇ ਇਸ ਵਿੱਚ ਇਸ ਦੇ appropriate ੁਕਵਾਂ ਓਵਰਲੋਡ ਅਤੇ ਜ਼ਿਆਦਾਭੰਤੂ ਸੁਰੱਖਿਆ ਦੀਆਂ ਵਿਸ਼ੇਸ਼ਤਾਵਾਂ ਹਨ.

ਥਰਮਲ ਓਵਰਲੋਡ ਰੀਲੇਅ ਨੂੰ ਸਥਾਪਤ ਕਰਦੇ ਸਮੇਂ, ਤੁਹਾਨੂੰ ਨਿਰਮਾਤਾ ਦੇ ਦਿਸ਼ਾ-ਨਿਰਦੇਸ਼ਾਂ ਦੀ ਪਾਲਣਾ ਕਰਨ ਅਤੇ ਇਹ ਸੁਨਿਸ਼ਚਿਤ ਕਰਨ ਦੀ ਜ਼ਰੂਰਤ ਹੁੰਦੀ ਹੈ ਕਿ ਇਹ ਮੋਟਰ ਪਾਵਰ ਅਤੇ ਨਿਯੰਤਰਣ ਸਰਕਟਾਂ ਨਾਲ ਸਹੀ ਤਰ੍ਹਾਂ ਜੁੜਿਆ ਹੋਇਆ ਹੈ. ਇਸ ਤੋਂ ਇਲਾਵਾ, ਥਰਮਲ ਓਵਰਲੋਡ ਰੀਲੇਅ ਨੂੰ ਸਹੀ ਕੰਮਕਾਜ ਅਤੇ ਲੰਬੀ ਸੇਵਾ ਵਾਲੀ ਜ਼ਿੰਦਗੀ ਨੂੰ ਯਕੀਨੀ ਬਣਾਉਣ ਲਈ ਨਿਰਦਨੀ ਅਤੇ ਕਾਇਮ ਰੱਖਿਆ ਜਾ ਸਕਦਾ ਹੈ.

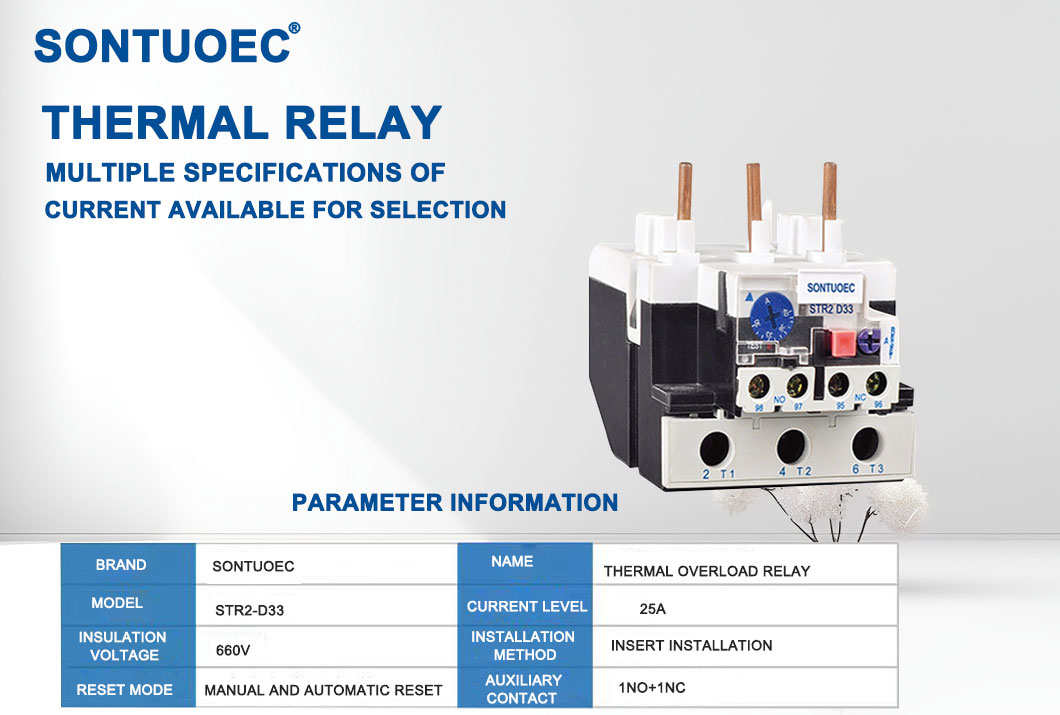

STR2-D33 Thermal Overload Relay
