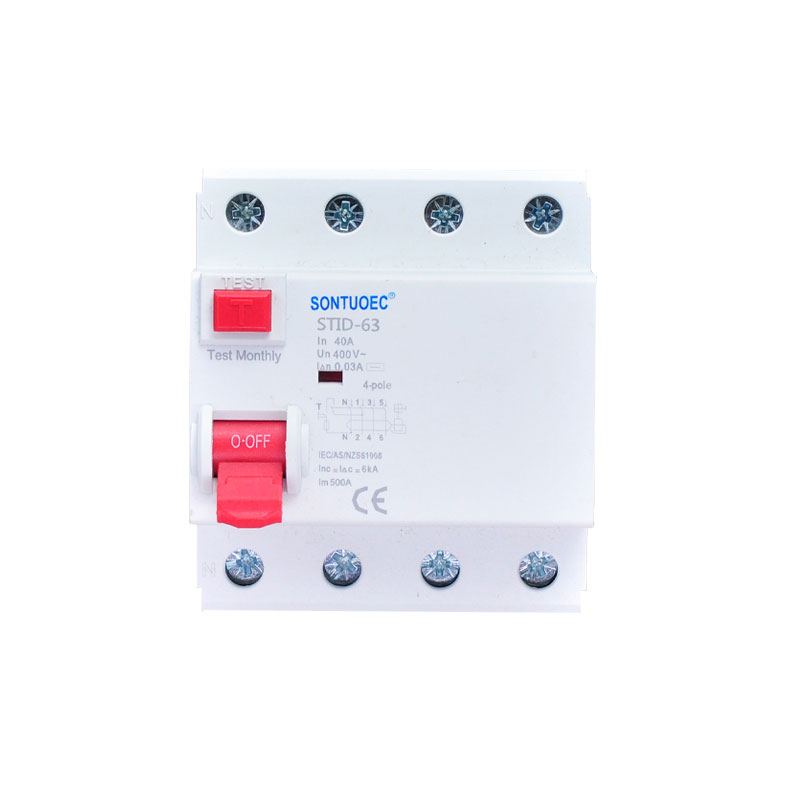

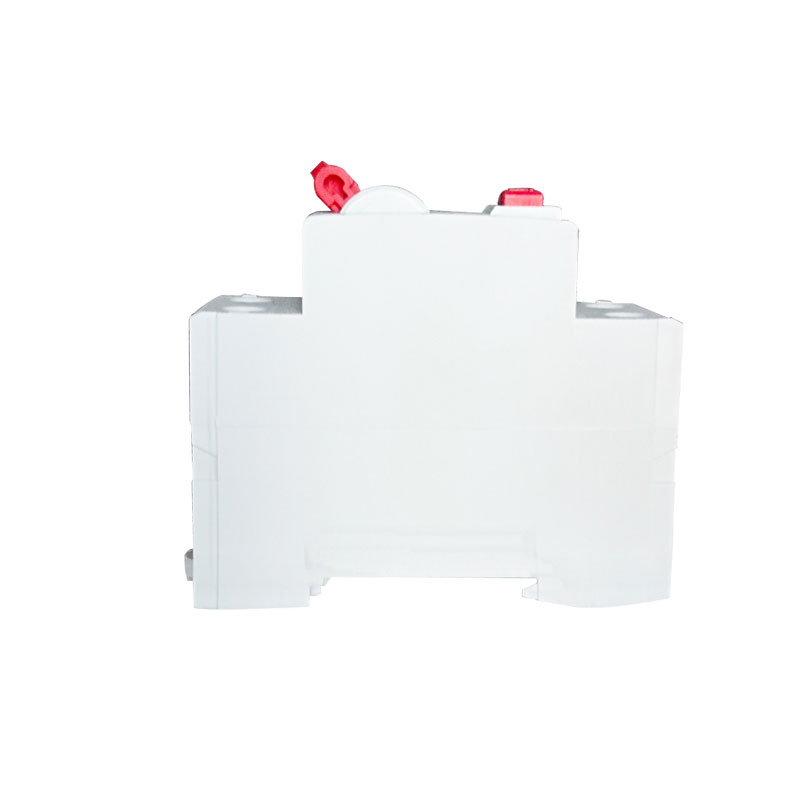

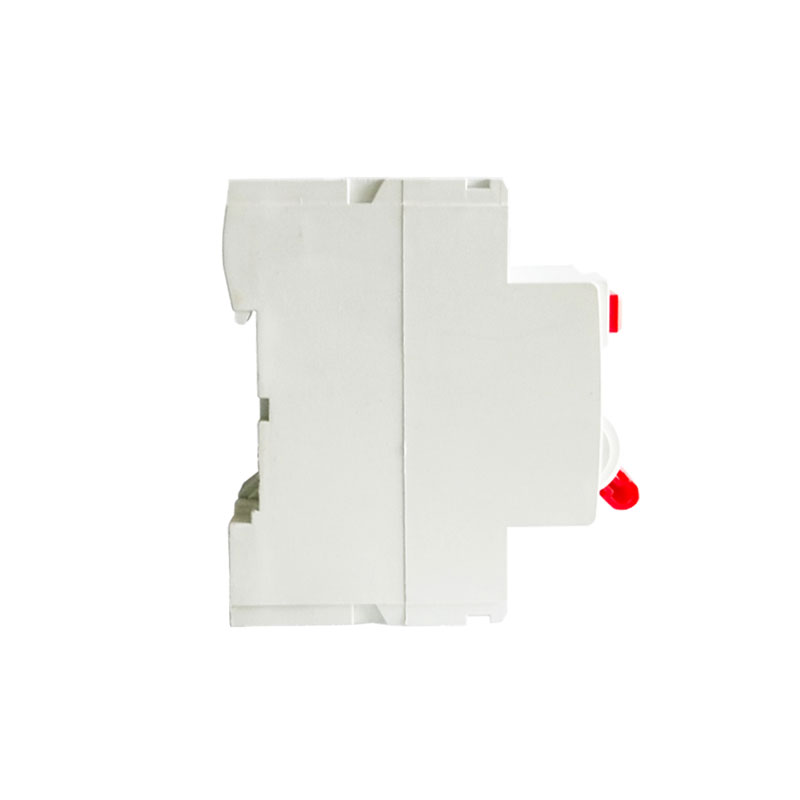

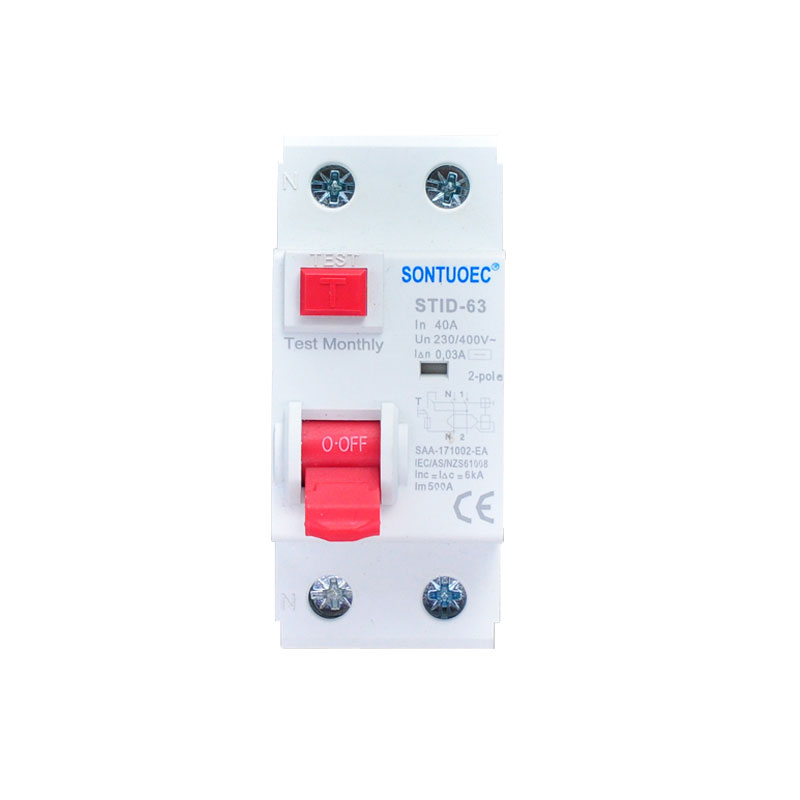

STID-63 RCCB

STID-63 RCCB, ਪੂਰਾ ਨਾਮ ਰੈਜ਼ੀਡੁਅਲ ਕਰੰਟ ਸਰਕਟ ਬ੍ਰੇਕਰ (STID-63 RCCB), ਇੱਕ ਇਲੈਕਟ੍ਰੀਕਲ ਸੁਰੱਖਿਆ ਯੰਤਰ ਹੈ ਜੋ ਵਿਸ਼ੇਸ਼ ਤੌਰ 'ਤੇ ਬਿਜਲੀ ਦੀਆਂ ਅੱਗਾਂ ਅਤੇ ਇਲੈਕਟ੍ਰੋਕਿਊਸ਼ਨ ਦੁਰਘਟਨਾਵਾਂ ਨੂੰ ਰੋਕਣ ਲਈ ਤਿਆਰ ਕੀਤਾ ਗਿਆ ਹੈ। ਇਹ ਮੁੱਖ ਤੌਰ 'ਤੇ ਸਰਕਟ ਵਿੱਚ ਰਹਿੰਦ-ਖੂੰਹਦ ਦੇ ਕਰੰਟ ਦੀ ਨਿਗਰਾਨੀ ਕਰਦਾ ਹੈ, ਅਰਥਾਤ ਫਾਇਰ ਲਾਈਨ ਦੇ ਕਰੰਟ ਅਤੇ ਜ਼ੀਰੋ ਲਾਈਨ ਵਿੱਚ ਅੰਤਰ। ਜਦੋਂ ਇਹ ਅੰਤਰ (ਆਮ ਤੌਰ 'ਤੇ ਲੀਕ ਹੋਣ ਕਾਰਨ) ਇੱਕ ਪ੍ਰੀ-ਸੈੱਟ ਮੁੱਲ ਤੋਂ ਵੱਧ ਜਾਂਦਾ ਹੈ, ਤਾਂ STID-63 RCCB ਬਹੁਤ ਘੱਟ ਸਮੇਂ ਵਿੱਚ ਆਪਣੇ ਆਪ ਹੀ ਸਰਕਟ ਨੂੰ ਕੱਟ ਦੇਵੇਗਾ, ਇਸ ਤਰ੍ਹਾਂ ਨਿੱਜੀ ਸੁਰੱਖਿਆ ਅਤੇ ਉਪਕਰਣ ਨੂੰ ਨੁਕਸਾਨ ਤੋਂ ਬਚਾਇਆ ਜਾਵੇਗਾ।

ਮਾਡਲ:STID-63

ਜਾਂਚ ਭੇਜੋ

ਉਤਪਾਦ ਵਰਣਨ

ਮੋਡ	ਇਲੈਕਟ੍ਰੋ-ਚੁੰਬਕੀ ਕਿਸਮ, ਇਲੈਕਟ੍ਰਾਨਿਕ ਕਿਸਮ
ਸਟੈਂਡਰਡ	IEC61008-1
ਬਾਕੀ ਮੌਜੂਦਾ ਵਿਸ਼ੇਸ਼ਤਾਵਾਂ	ਏ, ਅਤੇ ਜੀ, ਐੱਸ
ਖੰਭਾ	2 ਪੀ 4 ਪੀ
ਦਰਜਾਬੰਦੀ ਬਣਾਉਣ ਅਤੇ ਤੋੜਨ ਦੀ ਸਮਰੱਥਾ	500A(ਇਨ=25A 40A) ਜਾਂ 630A(ਇਨ=63A)
ਰੇਟ ਕੀਤਾ ਮੌਜੂਦਾ(A)	16,25,40,63ਏ
ਰੇਟ ਕੀਤੀ ਬਾਰੰਬਾਰਤਾ(Hz)	50/60
ਰੇਟ ਕੀਤੀ ਵੋਲਟੇਜ	AC 230(240)400(415) ਰੇਟ ਕੀਤੀ ਬਾਰੰਬਾਰਤਾ: 50/60HZ
ਰੇਟ ਕੀਤਾ ਬਕਾਇਆ ਓਪਰੇਟਿੰਗ ਮੌਜੂਦਾ I/ n(A)	0.03, 0.1, 0.3, 0.5;
ਦਰਜਾ ਪ੍ਰਾਪਤ ਬਕਾਇਆ ਗੈਰ ਓਪਰੇਟਿੰਗ ਕਰੰਟ I ਨੰ	0.5 ਆਈ ਐਨ
ਦਰਜਾਬੰਦੀ ਵਾਲੇ ਸ਼ੌਰਟ-ਸਰਕਟ ਮੌਜੂਦਾ ਇੰਕ	6KA
ਰੇਟ ਕੀਤਾ ਸ਼ਰਤੀਆ ਬਕਾਇਆ ਸ਼ਾਰਟ-ਸਰਕਟ ਮੌਜੂਦਾ I Ac	6KA
ਸੁਰੱਖਿਆ ਕਲਾਸ	IP20
ਸਮਮਿਤੀ DIN ਰੇਲ 35mm ਪੈਨਲ ਮਾਊਂਟਿੰਗ 'ਤੇ

STID-63 RCCB ਦੇ ਮੁੱਖ ਕਾਰਜ

ਲੀਕੇਜ ਪ੍ਰੋਟੈਕਸ਼ਨ: STID-63 RCCB ਦਾ ਮੁੱਖ ਕੰਮ ਸਰਕਟ ਵਿੱਚ ਰਹਿੰਦ-ਖੂੰਹਦ ਦਾ ਪਤਾ ਲਗਾਉਣਾ ਹੈ ਅਤੇ ਲੀਕੇਜ ਦਾ ਪਤਾ ਲੱਗਣ 'ਤੇ ਸਰਕਟ ਨੂੰ ਤੇਜ਼ੀ ਨਾਲ ਕੱਟਣਾ ਹੈ। ਬਕਾਇਆ ਕਰੰਟ ਆਮ ਤੌਰ 'ਤੇ ਨੁਕਸਾਨੇ ਗਏ ਉਪਕਰਣਾਂ ਦੇ ਇਨਸੂਲੇਸ਼ਨ, ਟੁੱਟੀਆਂ ਤਾਰਾਂ ਜਾਂ ਮਨੁੱਖੀ ਬਿਜਲੀ ਦੇ ਕਰੰਟ ਕਾਰਨ ਹੁੰਦੇ ਹਨ।

ਨਿੱਜੀ ਸੁਰੱਖਿਆ ਸੁਰੱਖਿਆ: ਲੀਕੇਜ ਸਰਕਟ ਨੂੰ ਤੇਜ਼ੀ ਨਾਲ ਕੱਟਣ ਨਾਲ, STID-63 RCCB ਪ੍ਰਭਾਵੀ ਢੰਗ ਨਾਲ ਇਲੈਕਟ੍ਰੋਕਰਸ਼ਨ ਹਾਦਸਿਆਂ ਨੂੰ ਰੋਕ ਸਕਦਾ ਹੈ ਅਤੇ ਕਰਮਚਾਰੀਆਂ ਦੀਆਂ ਜਾਨਾਂ ਦੀ ਰੱਖਿਆ ਕਰ ਸਕਦਾ ਹੈ।

ਬਿਜਲੀ ਦੀ ਅੱਗ ਦੀ ਰੋਕਥਾਮ: ਬਿਜਲੀ ਦੇ ਲੀਕ ਹੋਣ ਨਾਲ ਸਰਕਟ ਜ਼ਿਆਦਾ ਗਰਮ ਹੋ ਸਕਦਾ ਹੈ, ਜਿਸ ਨਾਲ ਅੱਗ ਲੱਗ ਸਕਦੀ ਹੈ, ਅਤੇ STID-63 RCCB ਦਾ ਤੁਰੰਤ ਡਿਸਕਨੈਕਸ਼ਨ ਫੰਕਸ਼ਨ ਅਜਿਹੀਆਂ ਬਿਜਲੀ ਦੀਆਂ ਅੱਗਾਂ ਨੂੰ ਰੋਕਣ ਵਿੱਚ ਮਦਦ ਕਰਦਾ ਹੈ।

STID-63 RCCB ਦੇ ਸੰਚਾਲਨ ਦਾ ਸਿਧਾਂਤ

STID-63 RCCB ਵਿੱਚ ਸਰਕਟ ਵਿੱਚ ਬਕਾਇਆ ਕਰੰਟ ਦਾ ਪਤਾ ਲਗਾਉਣ ਲਈ ਇੱਕ ਅੰਦਰੂਨੀ ਬਕਾਇਆ ਕਰੰਟ ਟ੍ਰਾਂਸਫਾਰਮਰ ਹੁੰਦਾ ਹੈ। ਜਦੋਂ ਬਕਾਇਆ ਕਰੰਟ ਇੱਕ ਪ੍ਰੀ-ਸੈੱਟ ਮੁੱਲ ਤੋਂ ਵੱਧ ਜਾਂਦਾ ਹੈ, ਤਾਂ ਟ੍ਰਾਂਸਫਾਰਮਰ STID-63 RCCB ਦੇ ਅੰਦਰ ਰੀਲੀਜ਼ ਵਿਧੀ ਨੂੰ ਚਾਲੂ ਕਰਦਾ ਹੈ, ਜਿਸ ਨਾਲ ਇਹ ਸਰਕਟ ਨੂੰ ਤੇਜ਼ੀ ਨਾਲ ਕੱਟ ਦਿੰਦਾ ਹੈ।

1.ਰਸੀਡੁਅਲ ਕਰੰਟ ਟਰਾਂਸਫਾਰਮਰ: ਇਹ ਆਮ ਤੌਰ 'ਤੇ ਇੱਕ ਰਿੰਗ-ਆਕਾਰ ਦਾ ਲੋਹੇ ਦਾ ਕੋਰ ਹੁੰਦਾ ਹੈ ਜੋ ਸਰਕਟ ਦੀਆਂ ਅੱਗ ਅਤੇ ਜ਼ੀਰੋ ਤਾਰਾਂ ਦੇ ਦੁਆਲੇ ਲਪੇਟਦਾ ਹੈ। ਜਦੋਂ ਫਾਇਰ ਅਤੇ ਜ਼ੀਰੋ ਤਾਰਾਂ ਵਿਚਕਾਰ ਕਰੰਟ ਦਾ ਅਸੰਤੁਲਨ ਹੁੰਦਾ ਹੈ (ਅਰਥਾਤ ਇੱਕ ਬਕਾਇਆ ਕਰੰਟ ਹੁੰਦਾ ਹੈ), ਤਾਂ ਟ੍ਰਾਂਸਫਾਰਮਰ ਇਸ ਅਸੰਤੁਲਨ ਨੂੰ ਮਹਿਸੂਸ ਕਰਦਾ ਹੈ ਅਤੇ ਚੁੰਬਕੀ ਪ੍ਰਵਾਹ ਪੈਦਾ ਕਰਦਾ ਹੈ।

2. ਟ੍ਰਿਪਿੰਗ ਮਕੈਨਿਜ਼ਮ: ਜਦੋਂ ਟਰਾਂਸਫਾਰਮਰ ਇੱਕ ਬਕਾਇਆ ਕਰੰਟ ਦਾ ਪਤਾ ਲਗਾਉਂਦਾ ਹੈ ਜੋ ਇੱਕ ਪ੍ਰੀ-ਸੈੱਟ ਮੁੱਲ ਤੋਂ ਵੱਧ ਹੈ, ਇਹ ਟ੍ਰਿਪਿੰਗ ਵਿਧੀ ਨੂੰ ਚਾਲੂ ਕਰਦਾ ਹੈ। ਟ੍ਰਿਪਿੰਗ ਮਕੈਨਿਜ਼ਮ ਇੱਕ ਇਲੈਕਟ੍ਰੋਮੈਗਨੇਟ, ਇੱਕ ਮਕੈਨੀਕਲ ਸਪਰਿੰਗ, ਜਾਂ ਸਰਕਟ ਨੂੰ ਤੇਜ਼ੀ ਨਾਲ ਕੱਟਣ ਲਈ ਵਰਤਿਆ ਜਾਣ ਵਾਲਾ ਕੋਈ ਹੋਰ ਕਿਸਮ ਦਾ ਤੰਤਰ ਹੋ ਸਕਦਾ ਹੈ।

STID-63 RCCB

STID-63 RCCB ਦੀਆਂ ਵਿਸ਼ੇਸ਼ਤਾਵਾਂ

ਉੱਚ ਸੰਵੇਦਨਸ਼ੀਲਤਾ: STID-63 RCCB ਤੇਜ਼ੀ ਨਾਲ ਛੋਟੇ ਲੀਕੇਜ ਕਰੰਟ ਦਾ ਪਤਾ ਲਗਾ ਸਕਦਾ ਹੈ ਅਤੇ ਬਹੁਤ ਘੱਟ ਸਮੇਂ ਵਿੱਚ ਸਰਕਟ ਨੂੰ ਕੱਟ ਸਕਦਾ ਹੈ।

ਉੱਚ ਭਰੋਸੇਯੋਗਤਾ: ਸਖ਼ਤ ਜਾਂਚ ਅਤੇ ਪ੍ਰਮਾਣੀਕਰਣ ਤੋਂ ਬਾਅਦ, STID-63 RCCBs ਵਿੱਚ ਉੱਚ ਭਰੋਸੇਯੋਗਤਾ ਅਤੇ ਸਥਿਰਤਾ ਹੁੰਦੀ ਹੈ ਅਤੇ ਲੰਬੇ ਸਮੇਂ ਤੱਕ ਸਥਿਰਤਾ ਨਾਲ ਕੰਮ ਕਰ ਸਕਦੇ ਹਨ।

ਇੰਸਟਾਲ ਕਰਨ ਅਤੇ ਸਾਂਭਣ ਲਈ ਆਸਾਨ: STID-63 RCCB ਆਮ ਤੌਰ 'ਤੇ ਮਾਡਿਊਲਰ ਡਿਜ਼ਾਈਨ ਨੂੰ ਅਪਣਾਉਂਦੀ ਹੈ, ਇੰਸਟਾਲ ਕਰਨ ਅਤੇ ਸਾਂਭਣ ਲਈ ਆਸਾਨ।

ਸੁਰੱਖਿਆ ਦੀ ਵਿਸ਼ਾਲ ਸ਼੍ਰੇਣੀ: STID-63 RCCBs ਰਿਹਾਇਸ਼ੀ, ਵਪਾਰਕ ਅਤੇ ਉਦਯੋਗਿਕ ਸਮੇਤ ਬਿਜਲੀ ਪ੍ਰਣਾਲੀਆਂ ਦੀ ਵਿਸ਼ਾਲ ਸ਼੍ਰੇਣੀ ਲਈ ਢੁਕਵੇਂ ਹਨ।

STID-63 RCCB ਦੇ ਐਪਲੀਕੇਸ਼ਨ ਦ੍ਰਿਸ਼

STID-63 RCCB ਉਹਨਾਂ ਸਥਿਤੀਆਂ ਵਿੱਚ ਵਿਆਪਕ ਤੌਰ 'ਤੇ ਵਰਤੇ ਜਾਂਦੇ ਹਨ ਜਿੱਥੇ ਬਿਜਲੀ ਦੇ ਲੀਕ ਹੋਣ ਕਾਰਨ ਹੋਣ ਵਾਲੀਆਂ ਨਿੱਜੀ ਸੱਟਾਂ ਅਤੇ ਬਿਜਲੀ ਦੀਆਂ ਅੱਗਾਂ ਨੂੰ ਰੋਕਣ ਦੀ ਜ਼ਰੂਰਤ ਹੁੰਦੀ ਹੈ। ਉਦਾਹਰਣ ਲਈ:

1. ਰਿਹਾਇਸ਼ੀ ਇਲੈਕਟ੍ਰੀਕਲ ਸਿਸਟਮ: ਇੱਕ ਰਿਹਾਇਸ਼ ਵਿੱਚ, STID-63 RCCBs ਨੂੰ ਆਮ ਤੌਰ 'ਤੇ ਮੁੱਖ ਵੰਡ ਬਕਸੇ ਜਾਂ ਬ੍ਰਾਂਚ ਡਿਸਟ੍ਰੀਬਿਊਸ਼ਨ ਬਾਕਸ ਵਿੱਚ ਪੂਰੇ ਨਿਵਾਸ ਜਾਂ ਕਿਸੇ ਖਾਸ ਖੇਤਰ ਦੇ ਇਲੈਕਟ੍ਰੀਕਲ ਸਰਕਟਾਂ ਦੀ ਰੱਖਿਆ ਲਈ ਲਗਾਇਆ ਜਾਂਦਾ ਹੈ।

2. ਵਪਾਰਕ ਬਿਜਲੀ ਪ੍ਰਣਾਲੀਆਂ: ਵਪਾਰਕ ਇਮਾਰਤਾਂ ਵਿੱਚ, ਦਫ਼ਤਰਾਂ, ਸਟੋਰਾਂ, ਰੈਸਟੋਰੈਂਟਾਂ ਅਤੇ ਹੋਰ ਸਥਾਨਾਂ ਵਿੱਚ ਸਰਕਟਾਂ ਦੀ ਸੁਰੱਖਿਆ ਲਈ STID-63 RCCBs ਦੀ ਵਰਤੋਂ ਕੀਤੀ ਜਾ ਸਕਦੀ ਹੈ।

3. ਉਦਯੋਗਿਕ ਇਲੈਕਟ੍ਰੀਕਲ ਸਿਸਟਮ: ਉਦਯੋਗਿਕ ਖੇਤਰਾਂ ਵਿੱਚ, STID-63 RCCBs ਦੀ ਵਰਤੋਂ ਖਾਸ ਤੌਰ 'ਤੇ ਨਾਜ਼ੁਕ ਸਰਕਟਾਂ ਜਿਵੇਂ ਕਿ ਉਤਪਾਦਨ ਲਾਈਨਾਂ, ਮਕੈਨੀਕਲ ਉਪਕਰਣ, ਅਤੇ ਨਿਯੰਤਰਣ ਪ੍ਰਣਾਲੀਆਂ ਦੀ ਸੁਰੱਖਿਆ ਲਈ ਕੀਤੀ ਜਾਂਦੀ ਹੈ।
