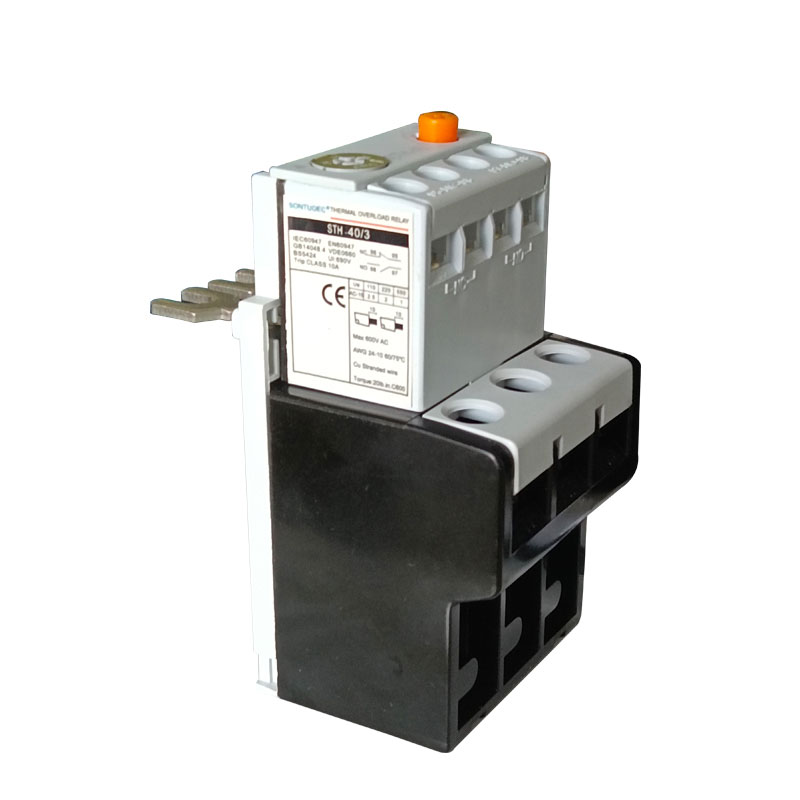

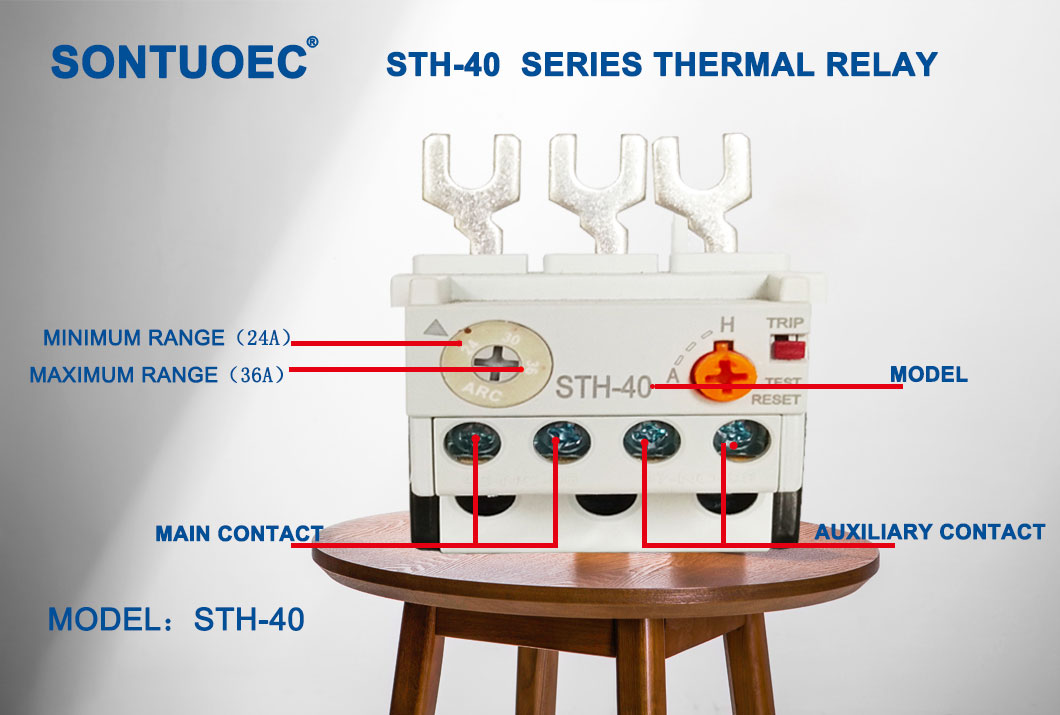

STH-40 ਸੀਰੀਜ਼ ਥਰਮਲ ਓਵਰਲੋਡ ਰੀਲੇਅ

STH-40 ਸੀਰੀਜ਼ ਥਰਮਲ ਓਵਰਲੋਡ ਰੀਲੇਅ AC 50/60 HZ ਦੇ ਸਰਕਟ ਲਈ is ੁਕਵਾਂ ਹੈ, 660V ਤੱਕ ਕਾਰਜਸ਼ੀਲ ਵੋਲਟੇਜ ਦਰਜਾ ਦਿੱਤਾ ਗਿਆ. ਅਤੇ ਇਹ ਏਸੀ ਮੋਟਰ ਲਈ ਓਵਰਲੋਡ ਅਤੇ ਫੇਜ਼-ਅਸਫਲ ਪ੍ਰੋਟੈਕਸ਼ਨ ਦੇ ਕਾਰਜ ਨੂੰ ਵੀ ਮਹਿਸੂਸ ਕਰ ਸਕਦਾ ਹੈ. ਇਹ ਉਤਪਾਦ GB14048.4, Iec6094-4-11-10 ਦੇ ਮਿਆਰ ਦੇ ਅਨੁਕੂਲ ਹੈ.

ਮਾਡਲ:STH-40

ਜਾਂਚ ਭੇਜੋ

ਉਤਪਾਦ ਵਰਣਨ

ਮੁੱਖ ਤਕਨੀਕੀ ਪੈਰਾਮੀਟਰ:

ਮਾਡਲ	ਮੌਜੂਦਾ	ਲਈ .ੁਕਵਾਂ ਸੰਪਰਕ
Sth-22/3	0.4-63 ਏ	ਜੀਐਮਸੀ -9 ~ 22
Sth-22/3	0.63-1 ਏ	ਜੀਐਮਸੀ -9 ~ 22
Sth-22/3	1-1.6a	ਜੀਐਮਸੀ -9 ~ 22
Sth-22/3	1.6-2.5 ਏ	ਜੀਐਮਸੀ -9 ~ 22
Sth-22/3	2.5-4 ਏ	ਜੀਐਮਸੀ -9 ~ 22
Sth-22/3	4-6 ਏ	ਜੀਐਮਸੀ -9 ~ 22
Sth-22/3	5-8 ਏ	ਜੀਐਮਸੀ -9 ~ 22
Sth-22/3	6-9 ਏ	ਜੀਐਮਸੀ -9 ~ 22
Sth-22/3	7-10 ਏ	ਜੀਐਮਸੀ -1 ~ 22
Sth-22/3	9-13 ਏ	ਜੀਐਮਸੀ -1 ~ 22
Sth-22/3	12-18 ਏ	ਜੀਐਮਸੀ -1 18 ~ 22
Sth-22/3	16-22 ਏ	ਜੀਐਮਸੀ -2 22
Sth-40/3	18-26a	ਜੀਐਮਸੀ -23 ~ 40
Sth-40/3	24-36 ਏ	ਜੀਐਮਸੀ -23 ~ 40
Sth-40/3	28-40a	ਜੀਐਮਸੀ -40

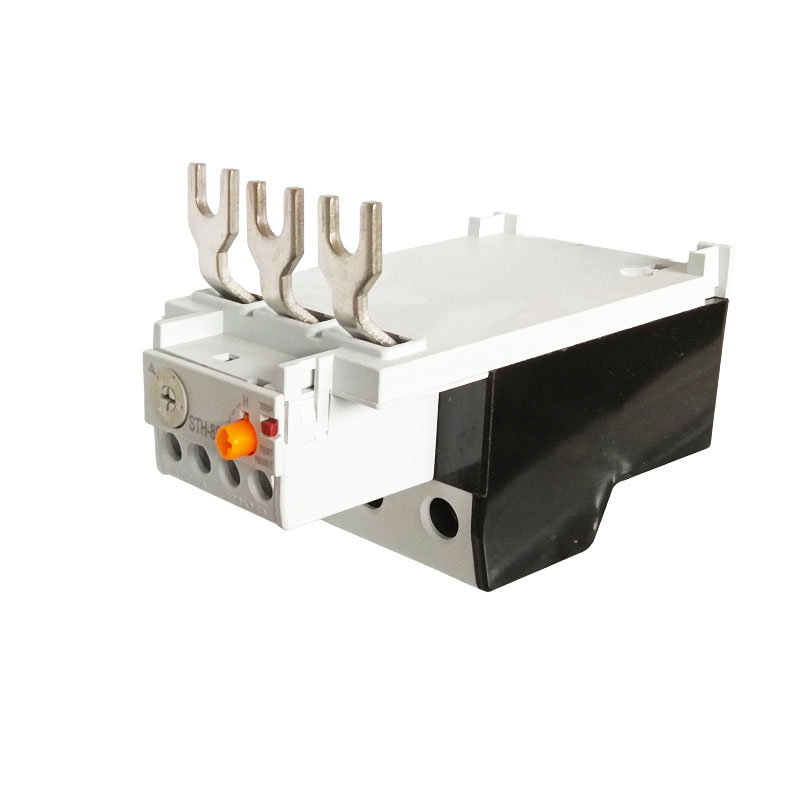

Sth-85/3	34-50 ਏ	Gmc-50 ~ 85
Sth-85/3	45-65 ਏ	Gmc-50 ~ 85
Sth-85/3	54-75 ਏ	ਜੀਐਮਸੀ -65 ~ 85
Sth-85/3	63-85 ਏ	ਜੀਐਮਸੀ -55 ~ 85

STH-40 Series Thermal Overload Relay

ਮੁੱਖ ਕਾਰਜ

ਮੋਟਰ ਦੀ ਰੱਖਿਆ: ਥਰਮਲ ਓਵਰਲੋਡ ਰੀਲੇਅ ਦਾ ਮੁੱਖ ਕਾਰਜ ਮੋਟਰ ਨੂੰ ਓਵਰਲੋਡ ਦੇ ਕਾਰਨ ਨੁਕਸਾਨ ਪਹੁੰਚਾਉਣ ਤੋਂ ਰੋਕਣਾ ਹੈ. ਜਦੋਂ ਮੋਟਰ ਓਵਰਲੋਡ ਹੋ ਜਾਂਦੀ ਹੈ, ਥਰਮਲ ਓਵਰਲੋਡ ਰੀਲੇਅ ਮੋਟਰ ਨੂੰ ਗਰਮੀ ਦੇ ਕਾਰਨ ਬਲਦੀ ਤੋਂ ਬਚਾਉਣ ਲਈ ਸਮੇਂ ਦੀ ਬਿਜਲੀ ਸਪਲਾਈ ਕੱਟ ਦੇਣਗੇ.

ਪਾਵਰ ਲਾਈਨਾਂ ਦੀ ਰੱਖਿਆ: ਮੋਟਰ ਦੀ ਰੱਖਿਆ ਕਰਨ ਤੋਂ ਇਲਾਵਾ, ਥਰਮਲ ਓਵਰਲੋਡ ਰੀਲੇਅ ਵੀ ਬਿਜਲੀ ਲਾਈਨਾਂ ਦੀ ਰੱਖਿਆ ਕਰ ਸਕਦਾ ਹੈ. ਜਦੋਂ ਮੋਟਰ ਬਹੁਤ ਜ਼ਿਆਦਾ ਹੋ ਜਾਂਦੀ ਹੈ, ਤਾਂ ਇਸਦਾ ਵਰਤਣਾ ਵਧੇਗਾ, ਜਿਸ ਨਾਲ ਓਵਰਹੈਸਟਿੰਗ ਅਤੇ ਪਾਵਰ ਲਾਈਨਾਂ ਨੂੰ ਪਿਘਲ ਸਕਦੇ ਹਨ. ਮੌਜੂਦਾ ਵਿੱਚ ਤਬਦੀਲੀ ਦਾ ਪਤਾ ਲਗਾ ਕੇ, ਥਰਮਲ ਓਵਰਲੋਡ ਰੀਲੇਅ ਨਿਰਧਾਰਤ ਕਰਦਾ ਹੈ ਕਿ ਬਿਜਲੀ ਲਾਈਨ ਬਹੁਤ ਜ਼ਿਆਦਾ ਹੋ ਗਈ ਹੈ ਅਤੇ ਜੇ ਜਰੂਰੀ ਹੋਵੇ ਬਿਜਲੀ ਸਪਲਾਈ ਨੂੰ ਕੱਟ ਦਿੰਦਾ ਹੈ.

ਪਾਵਰ ਸਿਸਟਮ ਦੀ ਸੁਰੱਖਿਆ ਨੂੰ ਬਿਹਤਰ ਬਣਾਓ: ਥਰਮਲ ਓਵਰਲੋਡ ਰੀਲੇਅ ਮੋਟਰ ਅਤੇ ਪਾਵਰ ਲਾਈਨ ਦੇ ਨੁਕਸਾਨ ਨੂੰ ਰੋਕ ਸਕਦਾ ਹੈ, ਇਸ ਤਰ੍ਹਾਂ ਪਾਵਰ ਸਿਸਟਮ ਦੀ ਸੁਰੱਖਿਆ ਵਿੱਚ ਸੁਧਾਰ ਕਰਦਾ ਹੈ.

ਓਪਰੇਸ਼ਨ ਦਾ ਸਿਧਾਂਤ

ਥਰਮਲ ਓਵਰਲੋਡ ਰੀਲੇਅ ਦਾ ਓਪਰੇਟਿੰਗ ਸਿਧਾਂਤ ਮੁੱਖ ਤੌਰ ਤੇ ਮੌਜੂਦਾ ਥਰਮਲ ਪ੍ਰਭਾਵ ਅਤੇ ਵਿਆਸ ਦੇ ਤਾਪਮਾਨ ਦੀ ਸੈਂਸਿੰਗ ਵਿਸ਼ੇਸ਼ਤਾਵਾਂ ਦੇ ਅਧਾਰ ਤੇ ਹੈ. ਜਦੋਂ ਇੱਕ ਮੋਟਰ ਵਿੱਚ ਇੱਕ ਓਵਰਲੋਡ ਹੁੰਦਾ ਹੈ, ਮੌਜੂਦਾ ਵਧਦਾ ਜਾਂਦਾ ਹੈ, ਥਰਮਲ ਓਵਰਲੋਡ ਰੀਲੇਅ ਦੇ ਹੀਟਿੰਗ ਤੱਤ ਵਿੱਚ ਵਧੇਰੇ ਗਰਮੀ ਪੈਦਾ ਹੁੰਦੀ ਹੈ. ਇਹ ਗਰਮੀ ਨੂੰ ਬਿਮੈਟਲ ਵਿੱਚ ਤਬਦੀਲ ਕੀਤਾ ਜਾਂਦਾ ਹੈ, ਜੋ ਗਰਮ ਹੋਣ ਤੇ ਝੁਕਿਆ ਹੋਇਆ ਹੈ ਕਿਉਂਕਿ ਇਹ ਲੀਨੀਅਰ ਦੇ ਵਿਸਥਾਰ ਦੇ ਗੁਣਾਂਕਣ ਵਿੱਚ ਵੱਡੇ ਅੰਤਰਾਂ ਨਾਲ ਦੋ ਅੰਤਰਾਂ ਨਾਲ ਬਣਿਆ ਹੋਇਆ ਹੈ. ਜਦੋਂ ਵਿਆਸਟਲ ਕੁਝ ਹੱਦ ਤਕ ਝੁਕਦਾ ਹੈ, ਤਾਂ ਇਹ ਤਾਕਤਵਰ ਦੇ ਕੋਇਲ ਨੂੰ ਉਤਸ਼ਾਹਤ ਕਰੇਗਾ, ਜੋ ਬਦਲੇ ਵਿਚ ਸੰਪਰਕਾਂ ਨੂੰ ਕੰਮ ਕਰਨ ਅਤੇ ਮੋਟਰ ਦੀ ਬਿਜਲੀ ਸਪਲਾਈ ਕੱਟ ਦੇਵੇਗਾ.

ਐਪਲੀਕੇਸ਼ਨ ਦਾ ਸਕੋਪ

ਥਰਮਲ ਓਵਰਲੋਡ ਰੀਲੇਅ ਆਮ ਤੌਰ 'ਤੇ ਸਰਕਟਾਂ ਵਿਚ ਏਸੀ 50 ਐਚ.ਸੀ. ਇਸ ਦੀ ਵਰਤੋਂ ਮੋਟਰ ਲਈ ਵਿਆਪਕ ਸੁਰੱਖਿਆ ਪ੍ਰਦਾਨ ਕਰਨ ਲਈ ਇਕ ਅਨੁਕੂਲ ਏਸੀ ਸੰਪਰਕ ਨਾਲ ਸਟਾਰਟਰ ਬਣਾਉਣ ਲਈ ਵੀ ਕੀਤੀ ਜਾ ਸਕਦੀ ਹੈ.

ਉਤਪਾਦ ਦੀਆਂ ਵਿਸ਼ੇਸ਼ਤਾਵਾਂ

ਸਧਾਰਣ structure ਾਂਚਾ: ਇਹ ਥਰਮਲ ਓਵਰਲੋਡ ਰੀਲੇਅ ਆਮ ਤੌਰ 'ਤੇ ਇਕ ਤੁਲਨਾਤਮਕ ਤੌਰ' ਤੇ ਸਧਾਰਣ struct ਾਂਚਾਗਤ ਡਿਜ਼ਾਈਨ ਅਪਣਾਉਂਦਾ ਹੈ, ਜਿਸ ਨਾਲ ਸਥਾਪਨਾ ਕਰਨਾ ਅਤੇ ਇਸਤੇਮਾਲ ਕਰਨਾ ਸੌਖਾ ਹੋ ਜਾਂਦਾ ਹੈ.

ਪੂਰੀ ਤਰ੍ਹਾਂ ਪੇਸ਼ ਕੀਤੀ ਗਈ: ਮੁ location ਲੇ ਓਵਰਲੋਡ ਪ੍ਰੋਟੈਕਸ਼ਨ ਫੰਕਸ਼ਨ ਤੋਂ ਇਲਾਵਾ, ਇਸ ਦੇ ਪੜਾਅ ਤੋੜ ਸੁਰੱਖਿਆ ਅਤੇ ਤਾਪਮਾਨ ਮੁਆਵਜ਼ੇ ਦੇ ਕਾਰਜ ਵੀ ਹਨ.

ਘੱਟ ਕੀਮਤ: ਹੋਰ ਮੋਟਰ ਪ੍ਰੋਟੈਕਸ਼ਨ ਉਪਕਰਣਾਂ ਦੇ ਮੁਕਾਬਲੇ, ਥਰਮਲ ਓਵਰਲੋਡ ਰੀਲੇਅ ਦੀ ਕੀਮਤ ਤੁਲਨਾਤਮਕ ਤੌਰ ਤੇ ਘੱਟ ਹੈ, ਜੋ ਉਪਭੋਗਤਾਵਾਂ ਦੀ ਖਰੀਦ ਕੀਮਤ ਨੂੰ ਘਟਾਉਂਦੀ ਹੈ.

ਸਥਿਰ ਆਪ੍ਰੇਸ਼ਨ ਦੀ ਕਾਰਗੁਜ਼ਾਰੀ: ਕਿਉਂਕਿ ਇਹ ਬਿਮੈਟਲ ਨੂੰ ਸੰਵੇਦਨਸ਼ੀਲ ਤੱਤ ਦੇ ਰੂਪ ਵਿੱਚ ਅਪਣਾਉਂਦਾ ਹੈ, ਇਸ ਦਾ ਆਪ੍ਰੇਸ਼ਨ ਦੀ ਕਾਰਗੁਜ਼ਾਰੀ ਸਥਿਰ ਅਤੇ ਭਰੋਸੇਮੰਦ ਹੈ.

STH-40 Series Thermal Overload Relay
